CA6140车床配套焊接式台面支撑机架

　　这套框架结构是为CA6140普通卧式车床配套设计的台面支撑构件，整体采用等截面矩形型钢弯折拼焊成型，在车床周边辅助工位、工件暂存台、工装挂载架这类场景中使用，不需要额外铸造毛坯，车间现场备料后即可按图下料组对，适配老旧车床技改时的配套工位搭建需求。

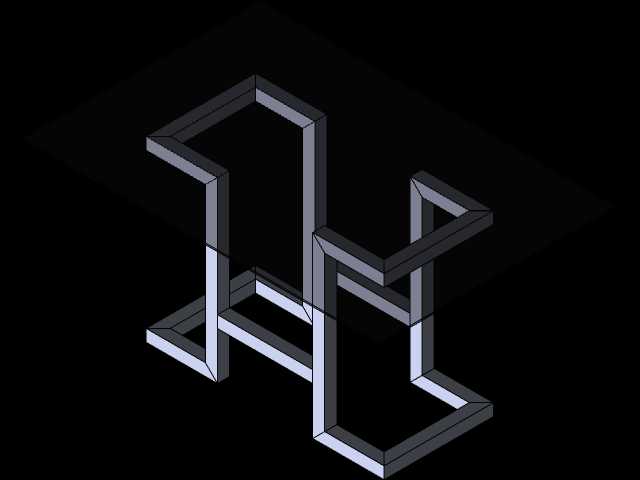

　　从结构布局来看，框架采用双立式门架错位排布的形式，两根竖向主支撑分别承担台面两侧的竖向载荷，底部通过横向型钢连为整体，前后方向伸出的悬臂段用来搭放台面板材，中间预留的镂空区域刚好可以避让车床溜板箱、操作手柄的运动行程，工人站在车床正面操作时，腿部不会和机架竖梁发生干涉。设计阶段没有采用整块钢板下料做立板，而是选空心矩形管做骨架，一方面同等承重下自重降低近四成，车间内移位调整时不需要动用起重设备，两名装配工即可抬运就位；另一方面型钢的抗弯截面模量在竖向承载方向表现稳定，台面放置中小型待加工轴类、盘类零件时，框架挠度可以控制在工位使用允许范围内。

　　安装边界方面，框架底部的四根着地梁端面保持共面，组焊完成后需要对接触地面的端面做一次铣削找平，放置在水泥车间地面上不需要额外做地脚螺栓固定，若工位需要挂载较重的工装夹具，也可在底梁预设的通孔位置打入膨胀螺栓完成锁固。框架的竖向高度参考CA6140车床的中滑板顶面标高设定，搭装好台面后，台面临时放置工件的高度和车床装夹高度基本齐平，工人转移重型工件时不需要大幅度弯腰抬升，能有效降低上下料的劳动强度。

　　结构细节上，所有型钢的对接位置都采用45度斜口拼接，焊缝沿型材周边满焊，避免直角对接处出现应力集中；框架内侧的空余空间可以分层加装隔板，用来存放车刀、扳手、卡尺这类常用操作工具，也可以排布切削液回收管路的辅助支架。整个构件没有复杂的曲面加工特征，建模时优先采用草图驱动的结构构件生成方式，后续修改型材截面规格、调整整体长宽高尺寸时，只需要更新草图参数即可快速再生，不需要逐个重建拉伸特征，对于同系列不同规格车床的配套台面衍生设计，能大幅缩短结构出图的周期。现场装配完成后，可在框架外表面喷涂机床常用的浅灰色防护漆，和车间原有车床的外观配色保持协调，焊接完成后需要对焊缝处做打磨去应力处理，避免长期承载后出现焊接变形导致台面倾斜。
