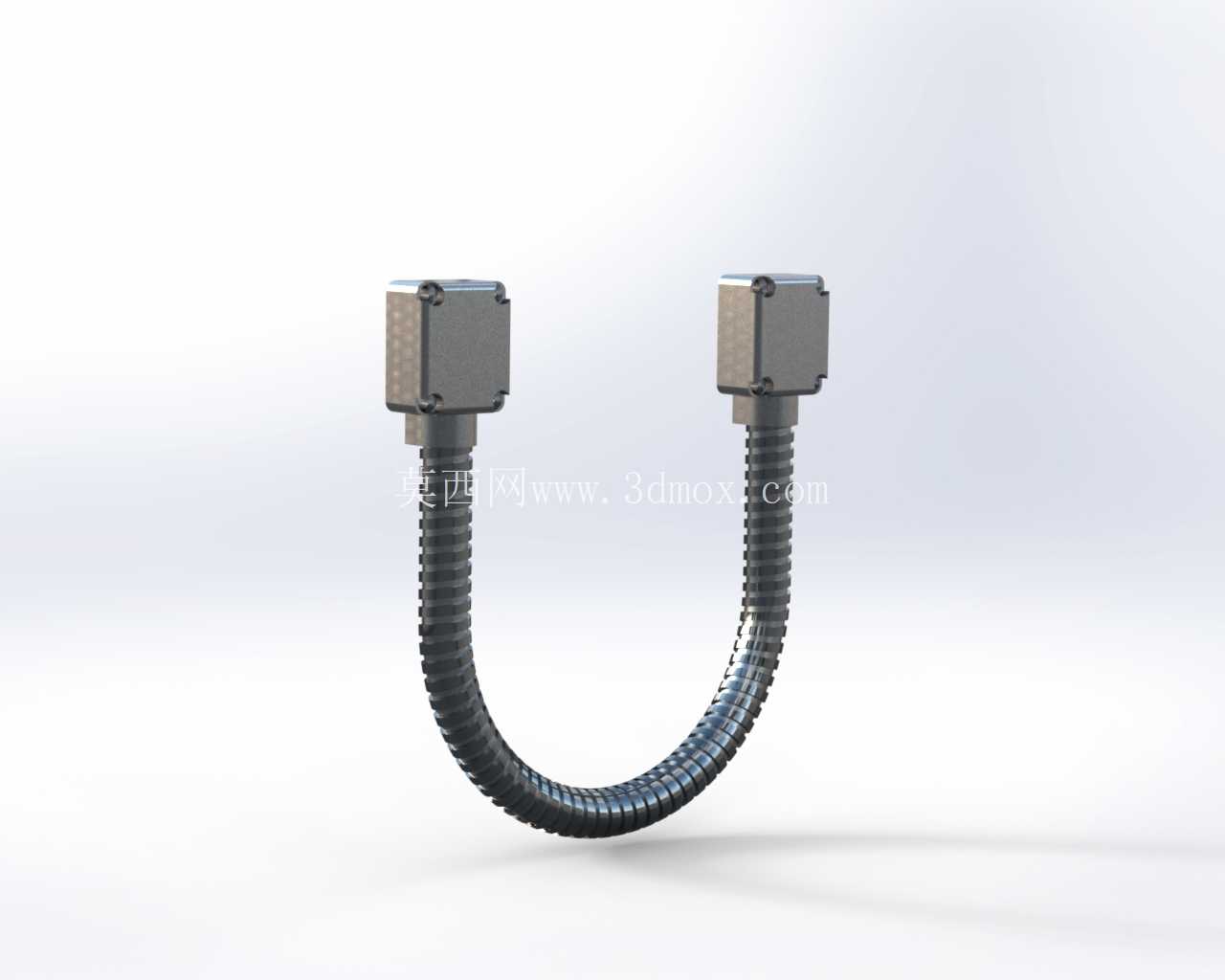

重型不锈钢门环穿线防护电缆组件

在门禁、电锁这类需要在固定门框与活动门扇之间布设控制线缆的场景里，线缆的弯折磨损、外力破坏一直是影响系统稳定性的核心痛点，这款重型不锈钢门环电缆就是针对这类痛点开发的布线防护组件。日常使用中，门扇反复开合会带动线缆持续弯折，普通外露布线不仅容易被剐蹭破坏，长期弯折还会导致线芯断裂，造成门禁、电锁信号中断，甚至引发短路故障，而这款组件通过一体化的防护结构，直接将内部线缆完全包覆在金属防护结构内，从根源上规避了这类问题。

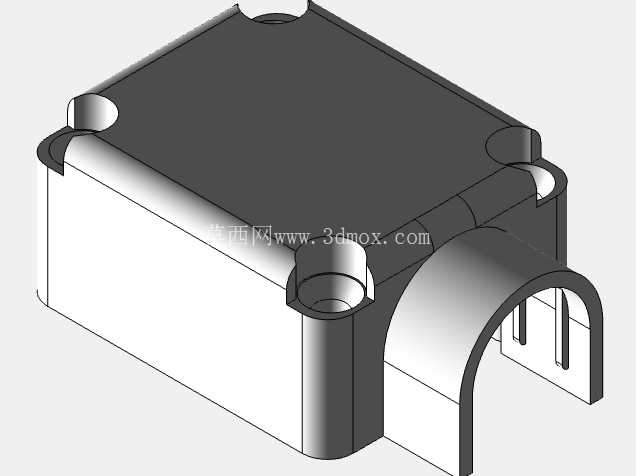

从结构设计来看，两端采用方形金属接线盒作为固定端，接线盒外壳做了加厚处理，边角做了钝化倒角，既可以避免安装时划伤施工人员，也能在长期使用中抵御外力撞击，保护内部接线端子不受损坏。接线盒与中间防护段的衔接位置做了密封压合处理，能够阻挡日常使用中的灰尘、溅水进入接线区域，适配室内外多数门禁安装场景。中间的防护段采用螺旋金属波纹管结构，这种结构的优势在于可以跟随门扇的开合角度自由弯曲，同时具备足够的轴向支撑力，不会因为长期弯折出现塌陷、卡滞，螺旋结构的间隙控制在极小范围，既保证了弯曲灵活性，又能避免细小杂物嵌入缝隙影响弯折寿命。

实际选型安装时，需要提前确认门扇与门框之间的安装间隙，两端接线盒的固定孔位需要与门扇、门框的预装位对齐，接线盒的出线方向要顺着门扇开合的轨迹布置，避免开合过程中防护段出现扭曲受力。中间防护段的自然弯曲半径要预留足够余量，在门扇完全开启和完全闭合的两个极限位置，防护段都不能出现过度拉伸或者对折的情况，否则长期使用会加速金属疲劳，降低防护结构的使用寿命。内部穿设的线缆可以根据实际需求选择电源线、信号线或者复合线缆，金属外壳的屏蔽作用还能减少外界电磁信号对门禁控制信号的干扰，提升系统运行的稳定性。

不同于普通塑料材质的过线器，这款全金属结构的门环电缆抗破坏能力更强，不仅能抵御日常使用中的剐蹭、撞击，还能避免人为恶意剪线破坏，适合用在人员流动大的公共区域门禁、高安保等级的电锁系统中。在自动化设备的活动门、检修门布线场景中，这款组件同样适用，比如设备柜体的活动门需要布设传感器线缆、控制信号线时，采用这种防护结构可以避免设备运行过程中震动、柜门开合带来的线缆磨损，减少设备运维中的线路故障排查成本。

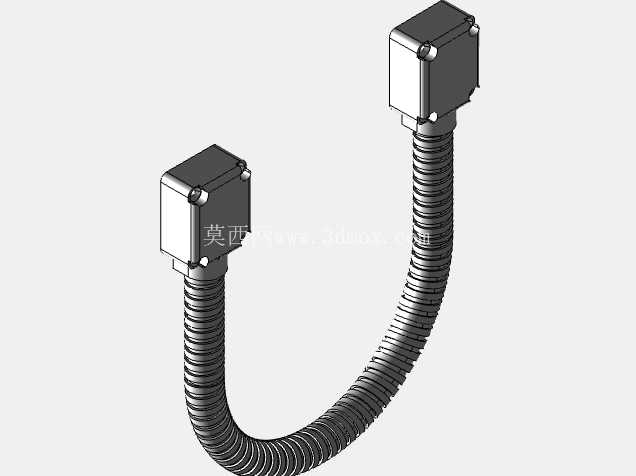

建模过程中，需要重点还原螺旋波纹管的节距、弯曲形态，以及两端接线盒的安装孔位尺寸，确保模型导入装配环境后可以直接模拟安装状态，验证开合过程中是否存在结构干涉。接线盒的内部腔体尺寸也做了等比例还原，能够直观看到内部接线的预留空间，方便设计人员提前规划线缆长度、端子排布，避免实际安装时出现腔体空间不足、线缆弯折半径不够的问题。整个组件的外形没有多余的突出结构，安装后可以贴合门扇与门框的缝隙，不会影响门扇的正常开合，也不会因为突出结构被过往人员、物品剐蹭，兼顾了防护性能与安装美观性。
