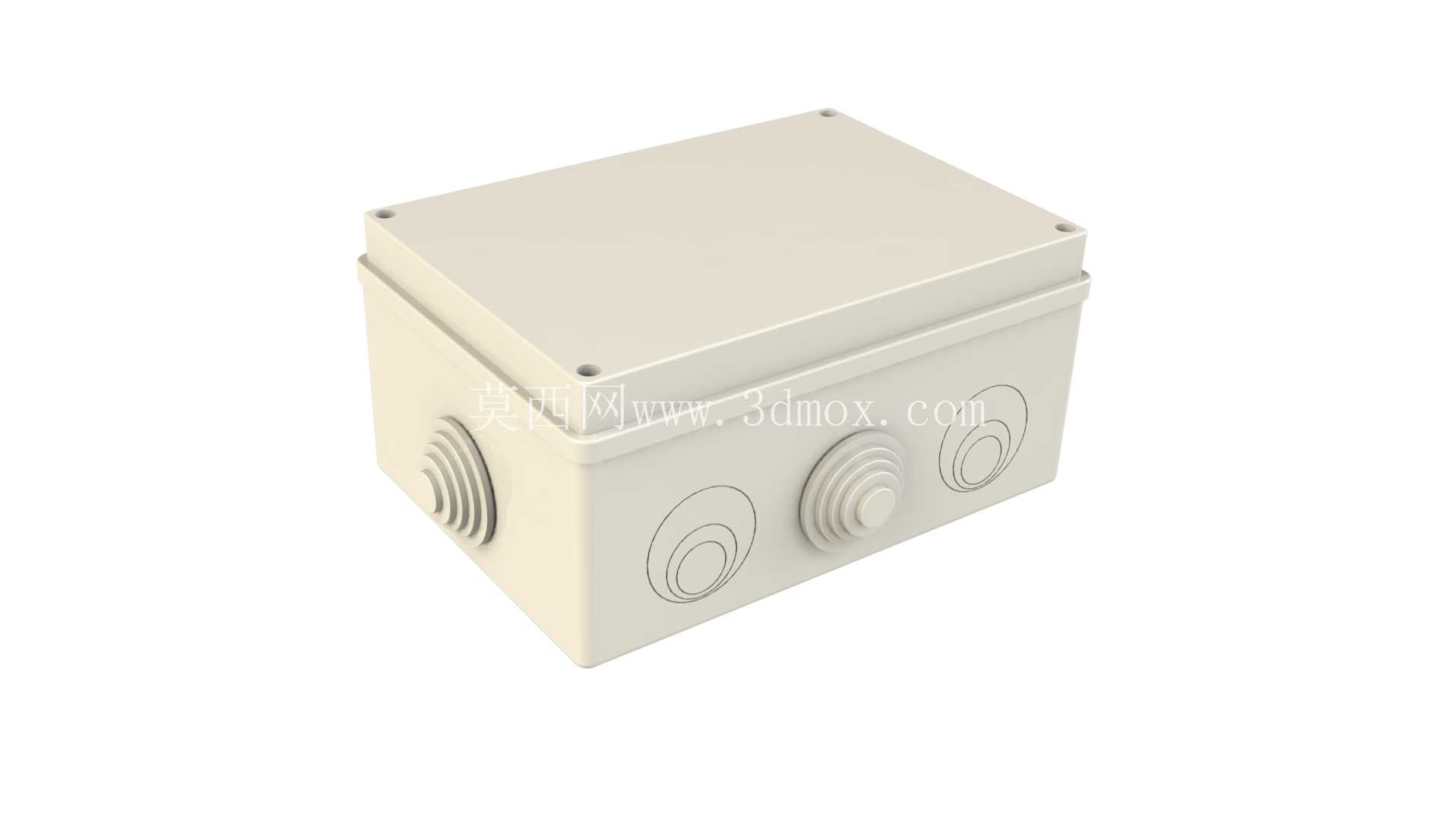

IP55防护等级户外防水分线接线盒

这款IP55防护等级的接线盒，是户外及潮湿工况布线系统里常用的线路分接防护部件，日常在户外照明配电、厂区低压布线、室外监控线路接驳、充电桩周边线路分接这类场景里出镜率极高，核心作用是给线路接头提供封闭的防护空间，避免雨水、粉尘侵入造成线路短路、接头氧化锈蚀的问题，同时也能避免无关人员误触带电接头引发安全隐患。

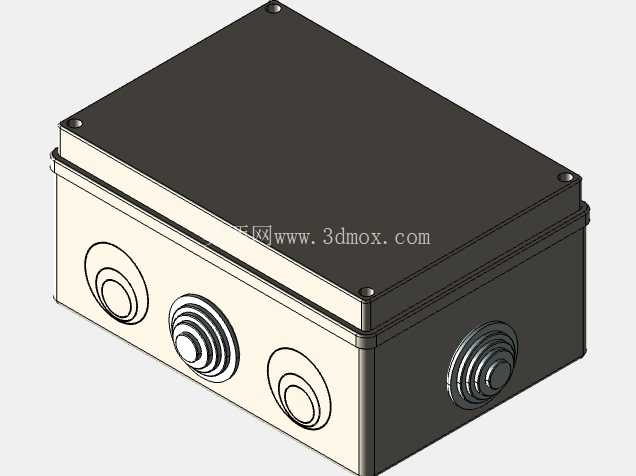

从结构设计来看，盒体采用ABS塑料注塑成型，材质本身具备不错的耐候性与绝缘性能，常规户外使用下抗紫外线老化、抗轻度酸碱腐蚀的表现能够满足多数民用及普通工业场景需求，盒盖与盒身的配合面做了密封压合结构，配合IP55的防护等级，能够阻挡各个方向的低压喷水侵入，也可以完全阻止外物接触内部带电部件，户外露天安装时不需要额外做防雨遮挡也能稳定工作。盒体侧面预留了多个不同规格的敲落孔位，适配不同外径的布线管材，不管是搭配波纹软管、硬PVC线管还是铠装布线管都能找到适配的开孔位，不需要现场额外扩孔加工，现场施工时只需要敲落对应尺寸的孔位，安装好电缆防水接头就可以穿入线缆，大幅降低现场施工的加工工作量。

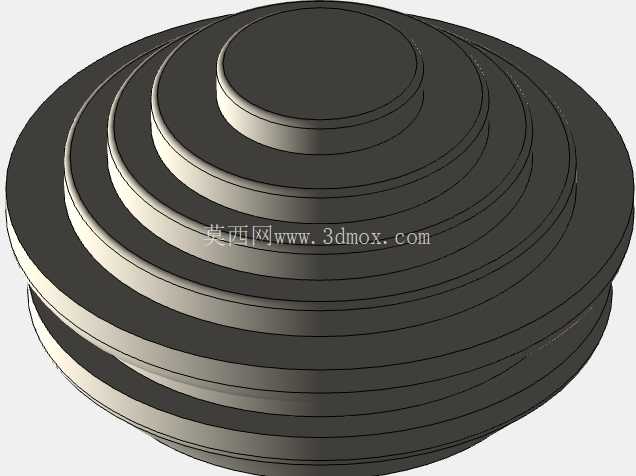

尺寸参数上这款接线盒的外部轮廓尺寸为210mm×150mm×100mm，内部有效容腔空间充足，最多可以支持8路进出线的分接需求，同时预留了4个带预成型密封段的线缆接入位，现场布线时可以根据实际走线方向选择不同侧面的孔位进出线，灵活适配不同的布线走向，不管是竖向布线还是横向布线都能找到合适的穿线位置，不需要额外调整盒体安装方向。盒体四角预留了沉头安装孔位，安装时可以直接通过膨胀螺丝将盒体固定在墙面、安装支架或者设备壳体上，沉头孔设计可以让安装螺丝头部完全没入盒体表面，不会突出影响盒盖的安装贴合，也不会因为螺丝突出造成积水积尘的问题。

在实际选型使用时，需要注意这款接线盒的防护等级是针对盒体闭合锁紧状态下的参数，施工时要确保盒盖的所有卡扣或者锁紧螺丝都完全压紧，穿线处的防水接头要拧紧到线缆密封到位，才能达到标称的防护效果。内部布线时要预留足够的线缆弯曲半径，避免线缆过度弯折损伤绝缘层，分接端子要固定牢固，避免长期使用过程中端子松动造成接触不良发热的问题。盒体本身的塑料材质可以耐受常规的-25℃到60℃的工作环境温度，超出这个温度范围的工况比如高温设备旁、严寒地区长期户外暴露的场景需要更换对应耐温材质的同结构产品。

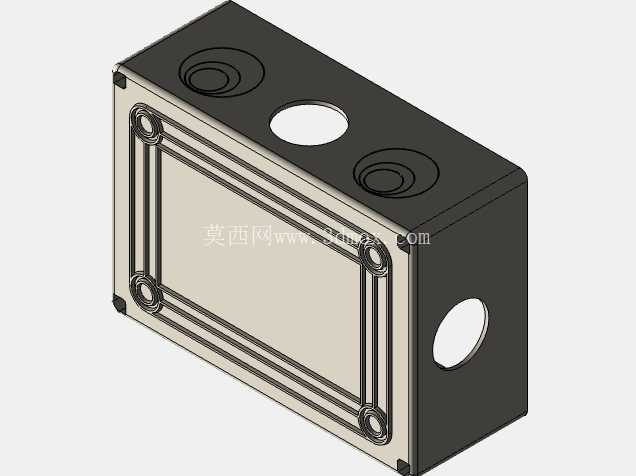

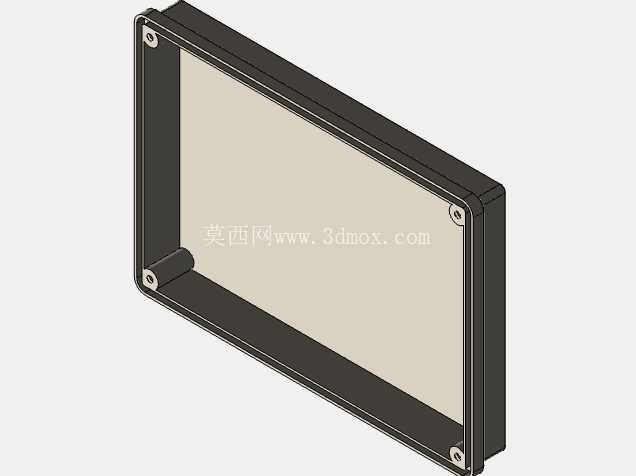

建模层面这个模型完整还原了盒体的所有结构细节，包括侧面的敲落孔预压痕、盒盖的安装定位柱、盒身的密封槽结构、安装沉孔的位置尺寸都和实物一致，结构设计人员在做布线系统三维排布时，可以直接调用这个模型做布局干涉检查，提前核对安装空间是否足够，穿线位置和周边管线、结构件是否存在干涉，也可以用来统计布线系统所需的配件数量，提前做好物料清单的梳理。现场施工人员也可以参照这个模型的尺寸，提前预制安装固定位的打孔位置，减少现场测量的工作量，提升施工效率。
