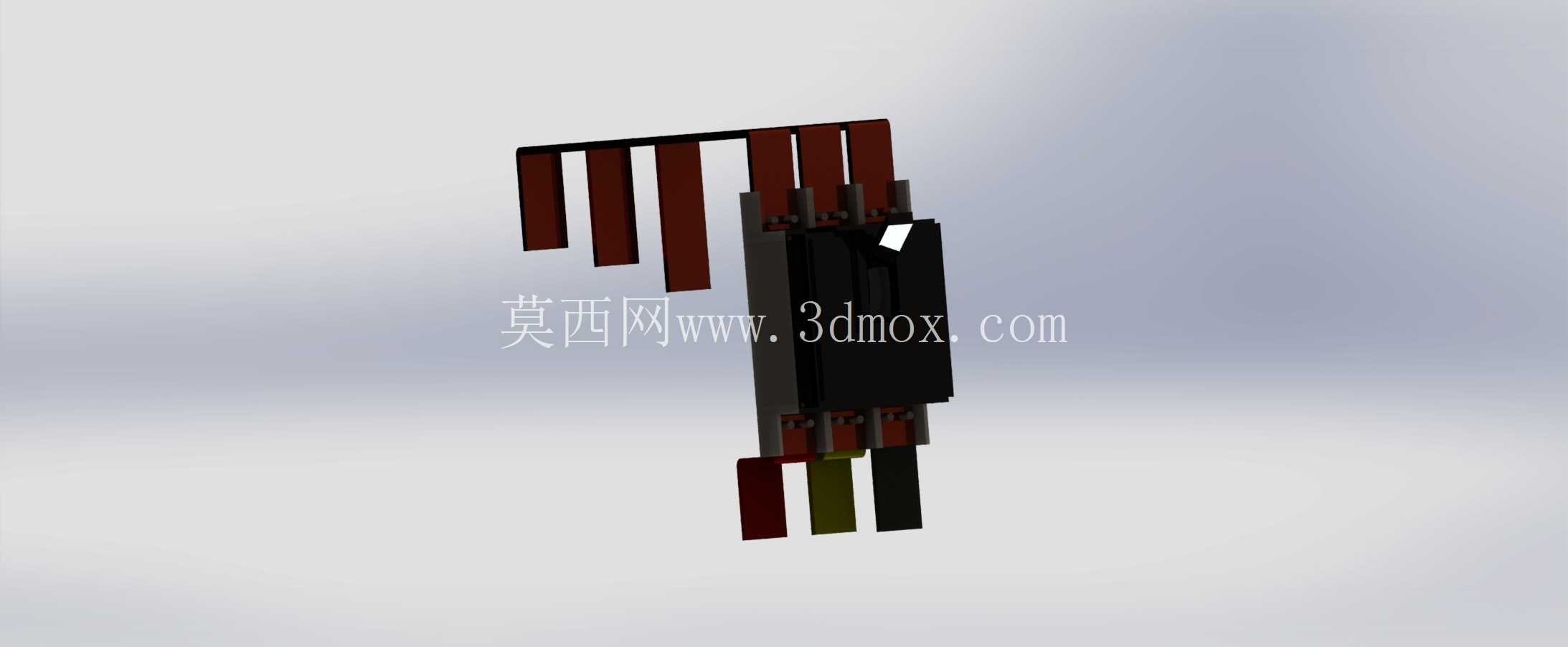

施耐德600系列汽车冲压接线端子结构

在汽车整车电气回路的搭建环节，这类多引脚冲压接线端子是连接车载线束与电气控制模块的核心连接件，主要应用在驾驶舱配电盒、发动机舱保险座以及动力电池高压分线单元的回路接驳场景，承担着不同线径线束的电流导通、回路固定以及防呆防错的连接作用，相比传统螺丝锁付的接线结构，冲压成型的一体化端子能大幅降低装配工时，同时减少车载振动环境下的连接松动风险。从结构设计逻辑来看，这款端子采用多引脚分层排布的布局，主体基座为绝缘阻燃材质的塑壳结构，内嵌多组冲压成型的导电铜排，铜排伸出端做了差异化的长度与宽度设计，不同宽度的引脚对应不同的额定载流规格，伸出长度的差异则是为了匹配装配时的插接顺序，避免装配过程中出现引脚错位、插歪导致的接触不良问题。铜排与塑壳的结合采用过盈压装的结构设计，在铜排与塑壳的配合位置设计了倒刺式的卡接结构，压装到位后倒刺嵌入塑壳的预留卡槽内，不需要额外打胶或者螺丝固定，就能承受车载工况下的拉扯力，避免铜排在插拔线束或者长期振动后出现移位、退针的问题。导电铜排的冲压成型环节，先通过连续级进模完成铜带的冲裁、打弯、压筋以及表面镀锡处理，铜排表面的压筋结构一方面是提升铜排自身的结构强度，避免大电流工况下铜排发热变形，另一方面压筋形成的凹凸结构能增加与对接端子的接触面积，降低接触电阻，减少长期通电后的发热损耗。从安装边界来看，这款端子的塑壳主体设计了对称的卡扣结构，安装时可以直接卡入配电盒的预留安装位，卡扣的卡接量设计为1.2mm，既保证安装后不会因为振动松脱，也能在后期维修时通过专用工具顺利拆卸，不需要破坏周边的线束与结构。引脚端的排布间距严格遵循汽车电气连接件的通用间距标准，相邻引脚之间的爬电距离满足车载12V/24V低压系统的绝缘要求，即使在发动机舱高湿、多尘的工况下，也不会出现引脚间爬电、短路的问题。端子尾部的接线端设计了开放式的压接槽，适配不同线径的多股铜芯线束，压接槽的边缘做了圆角处理，避免压接过程中割断线芯，压接后能形成足够的拉脱力，满足车载线束的拉力测试要求。在建模过程中，需要重点关注铜排的折弯回弹补偿，因为T2紫铜带在冲压折弯后会存在一定的回弹量，如果不做补偿，折弯后的铜排角度会出现偏差，导致压装入塑壳后引脚位置度超差，直接影响后续的插接装配；同时塑壳的脱模斜度设计也需要重点考量，卡扣位置的斜度要兼顾脱模便利性与卡接强度，斜度过大会导致卡扣卡接力不足，斜度过小则会出现脱模困难、塑壳表面拉伤的问题。另外，不同引脚的载流能力需要和铜排的截面积匹配，大电流回路对应的铜排截面积要满足额定电流下的温升要求，避免长期大电流工作时铜排过热，导致塑壳融化引发电气故障。这类端子的冲压模具设计需要考虑工序的排布，先冲裁铜排的外形轮廓，再完成折弯、压筋、倒刺成型，最后进行表面处理，每道工序的定位基准要统一，避免累计误差导致铜排的尺寸超差，塑壳的注塑模具则要重点关注浇口位置的选择，避免浇口痕迹影响端子的装配精度，同时要保证塑壳成型后的收缩率一致，避免安装卡扣的尺寸出现偏差。
