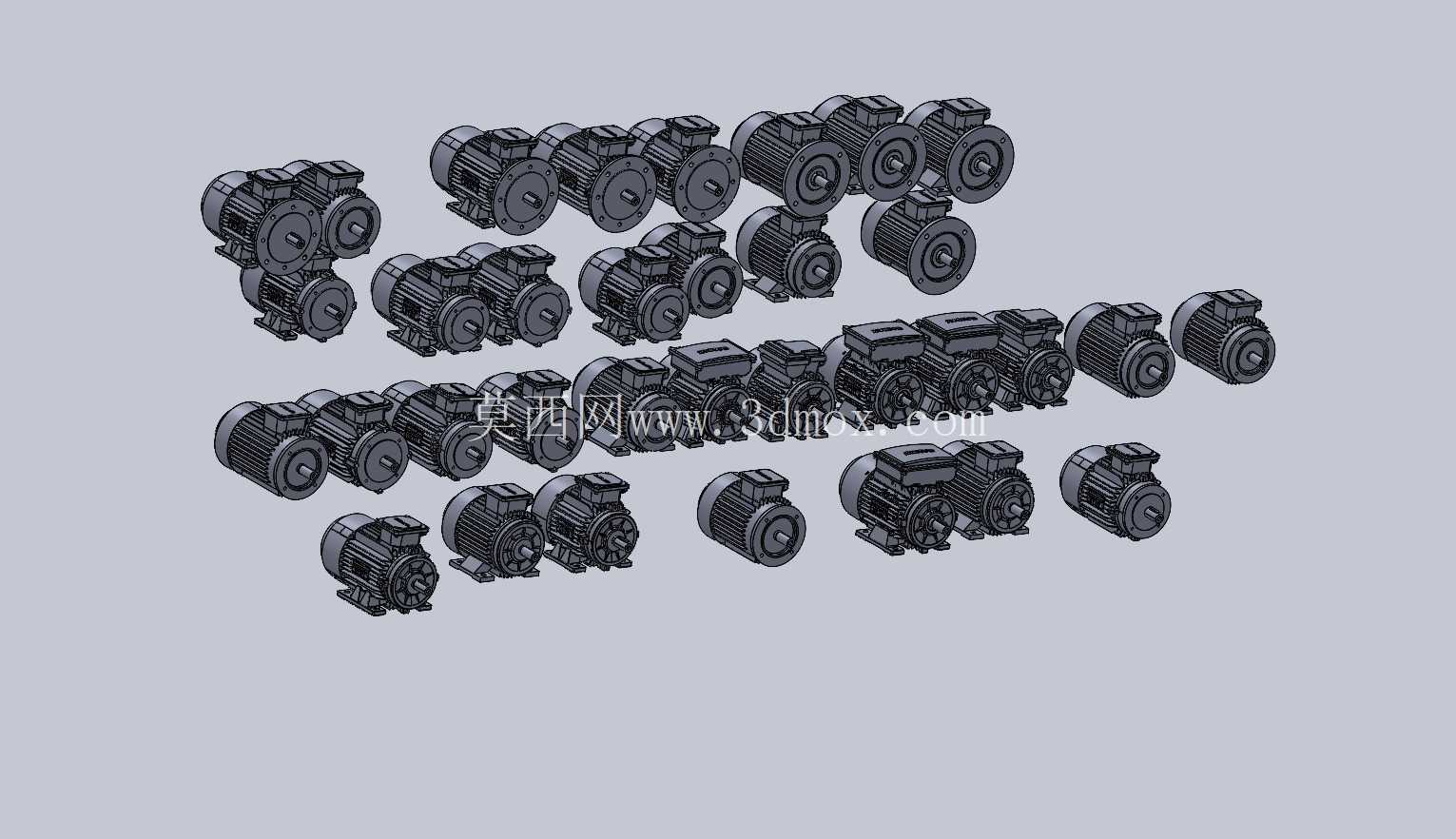

多规格VDE系列工业电机三维结构

这套三维结构涵盖了同系列不同功率、不同安装尺寸的VDE电机，覆盖了从微型小功率到中功率段的常用规格，完全匹配工业场景里多数设备的动力选型需求。做设备结构设计的时候，很多工程师都会遇到电机选型和安装位干涉的问题，这套全系列的模型可以直接导入装配体，提前核对安装边界、轴伸配合尺寸、接线盒朝向，不用等拿到实物样品再调整结构，能大幅缩短设计迭代的周期。

从实际应用场景来看，这类VDE认证的电机适配范围极广，小功率规格可以用在小型输送线、自动化送料机构、小型风机、包装设备的驱动单元上，中功率规格可以配套冲压设备的辅助传动、机床的进给机构、木工机械的动力端、物流分拣线的驱动辊组，不同机座号的电机对应不同的输出扭矩和转速区间，建模的时候完全还原了不同规格的外形差异：小机座号的电机端盖更轻薄，散热筋数量更少，轴伸直径更细，法兰安装孔的孔距也严格对应通用安装标准；大机座号的电机壳体更长，散热筋排布更密，接线盒的尺寸更大，预留了电缆防水接头的安装空间，底脚安装的孔位跨度也符合行业通用的安装尺寸规范，不管是B3底脚安装、B5法兰安装还是B14小法兰安装的结构，都在模型里做了完整还原。

设计这套模型的时候，核心思路是保证安装配合尺寸的准确性，所有的安装孔位、轴伸长度、键槽尺寸、中心高参数都严格对应实际量产电机的尺寸公差带，导入装配体之后可以直接做干涉检查，不用反复核对二维样本的尺寸。很多新手工程师做设计的时候，容易忽略电机接线盒的旋转空间、尾部风罩的散热预留空间、吊环的安装位置，这套模型把这些细节都做了还原：不同规格电机的风罩直径和长度都和实际产品一致，接线盒可以根据安装需求调整朝向的预留空间也做了标注，带吊环的大规格电机，吊环的安装位置和突出高度也完全还原，避免实际装配的时候出现吊环和设备机架干涉、接线盒朝向不对导致电缆走线困难、风罩贴死设备墙板影响散热的问题。

从安装边界来看，不同规格的电机都预留了足够的维护空间，比如底脚安装的时候，螺栓的拆装空间、电机尾部风罩和设备结构的安全距离、轴伸端和联轴器配合的轴向预留量，都可以通过模型直接测量。做传动系统设计的时候，可以直接在装配体里匹配对应的联轴器、带轮、减速机输入法兰，不用反复调整安装板的位置，尤其是在做汽车冲压模具的辅助送料机构、自动化生产线的传动单元设计时，全系列的电机模型可以快速替换不同功率的规格，对比不同选型下的整体结构尺寸，找到最适合设备布局的动力方案。

另外，模型里还原了电机的所有外部结构细节，包括壳体的散热筋弧度、端盖的固定螺栓位置、铭牌的安装区域、出线口的螺纹规格、底脚的加强筋结构，这些细节在做设备外观设计、安全防护设计的时候非常实用，比如做电机防护罩的时候，可以直接根据模型的外形尺寸设计罩壳的形状和安装孔位，不用现场测量实物；做设备布线的时候，可以根据接线盒的位置提前规划电缆的走线路径，预留足够的弯曲半径。很多工程师在做项目的时候，往往因为电机模型的细节缺失，导致后期加工的时候出现安装孔位不对、防护件装不上、走线空间不足的问题，这套全系列的模型完全规避了这些问题，所有外部结构都和量产实物一致，不管是做结构验证、安装模拟还是方案展示，都能直接使用。

在实际的设备选型过程中，不同工况对电机的要求不一样，比如频繁启停的工况需要选轴伸更粗、轴承承载能力更强的规格，长时间连续运行的工况需要选散热面积更大的机座号，立式安装的工况需要考虑带法兰的结构，这套模型把不同安装形式、不同功率段的电机都做了归类，在装配的时候可以快速筛选对应的规格，直接替换装配体里的电机模型，自动匹配安装位的尺寸约束，不用重新绘制草图、拉伸建模，能节省大量的重复建模时间。尤其是在做模块化设备设计的时候，通用的安装接口搭配不同规格的电机，可以快速衍生出不同负载能力的设备型号，大幅提升设计的复用率。
