80机座VDE系列多规格电机三维结构

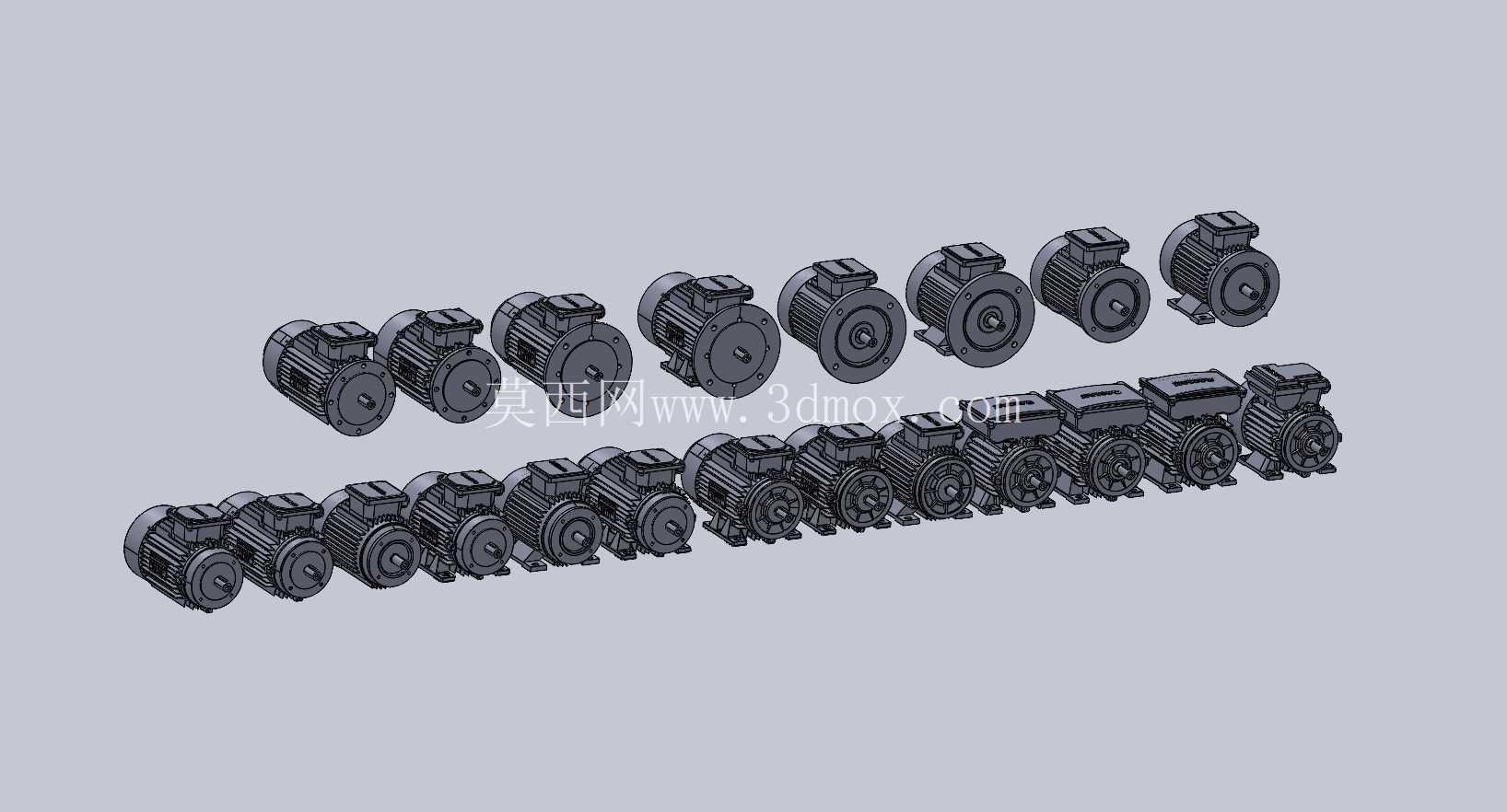

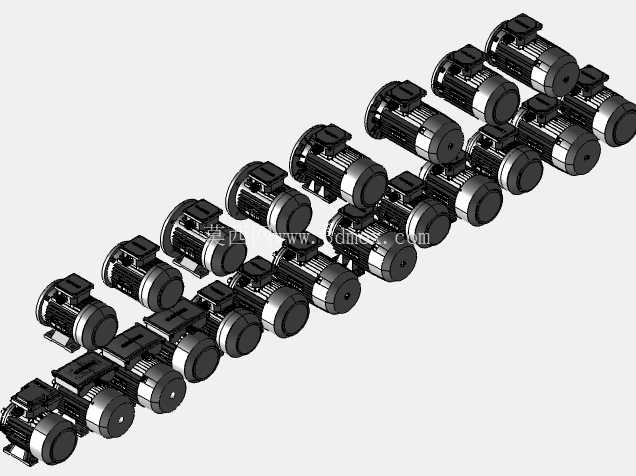

这套80机座VDE规格的电机三维模型，覆盖了同机座下不同安装形式、不同出线方向、不同端盖结构的全系列构型，完全贴合工业现场动力配套的实际选型需求。在自动化生产线、输送设备、小型机床辅机、食品包装机械、纺织机械这类需要紧凑型动力输出的场景里，80机座电机属于应用量极大的通用动力单元，不同安装场景对电机的法兰形式、底脚配置、接线盒位置都有差异化要求，这套模型把同系列下的所有衍生构型都做了精准还原，能直接用于设备布局阶段的干涉检查、安装位预留校核。

从实际用途来看，这类VDE标准电机主要用来给中小型设备提供稳定的旋转动力输出，适配常规工频供电场景，可直连负载也可搭配小型减速机使用，不同构型对应不同的安装空间约束：带B14法兰的款式适合直接安装在设备侧壁的安装板上，不需要额外做安装支架，能大幅压缩设备的轴向占用空间；带B3底脚的款式适合水平安装在设备底座的安装平面上，安装稳定性更强，适合带一定冲击负载的工况；B5法兰款式则适合端盖直连减速机、泵体这类需要同轴对接的部件，对接精度更高，能减少联轴器的偏心磨损。

模型在结构还原上完全遵循实际电机的工程设计逻辑，定子外壳的散热筋分布、端盖的轴承室加强筋、接线盒的密封结构、输出轴的键槽尺寸、安装孔的位置度都和实物保持一致，没有做简化失真处理。做设备布局设计的时候，可以直接调用对应构型的模型，不用再单独调整安装尺寸，能避免后期生产阶段出现安装孔位不对、电机和周边结构干涉、接线盒开门空间不足这类常见问题。比如在设计皮带输送线的时候，选用底脚安装的款式，就能直接在模型里核对电机底脚和输送线侧板安装位的匹配度，提前预留好皮带张紧调节的行程空间；在设计小型搅拌设备的时候，选用法兰安装的款式，就能直接核对法兰止口和搅拌桶安装位的配合尺寸，保证输出轴的同轴度，减少运行时的振动。

设计思路上，这套系列模型采用了同机座通用结构复用的逻辑，定子铁芯段的外径、长度、轴伸尺寸、中心高都保持统一，只针对安装方式、接线盒朝向、风罩结构做差异化调整，这也和实际电机厂商的系列化设计逻辑完全一致——同机座下的核心电磁部件通用，只改外部安装结构来适配不同场景，既能降低生产制造成本，也能减少用户选型时的适配工作量。模型里所有安装边界尺寸都符合VDE对应的电机标准，输出轴的轴径、键槽宽度、安装孔的孔距、法兰止口的直径公差都和行业通用标准保持一致，选型的时候不需要再额外核对基础安装尺寸，只要根据安装空间选对应构型即可。

从安装边界来看，80机座电机的中心高为80mm，这是选型时最核心的定位尺寸，直接决定了电机输出轴和设备传动部件的中心高匹配度；不同安装形式的电机，轴向长度会因为风罩、接线盒位置的不同有小幅差异，模型里把这些差异都做了精准体现，做三维布局的时候可以直接测量轴向占用空间，提前预留好接线、维护的操作空间，比如接线盒的位置如果朝向设备内侧，后期接线和维护的时候就没有操作空间，在设计阶段通过模型就能提前调整电机的安装朝向，避免后期整改。另外模型里也还原了电机风罩的通风间隙，在做设备整体散热设计的时候，可以参考风罩的进出风位置，避免把电机的通风口挡住，影响电机长时间运行的散热效果。

对于结构设计从业者来说，这套全系列的电机模型能大幅减少通用动力部件的建模时间，不用每次做新项目都重新绘制电机结构，直接根据项目的安装需求调用对应款式即可，能把更多精力放在设备核心功能结构的设计上。对于设备选型人员来说，通过三维模型可以更直观地判断不同构型电机的安装适配性，比单纯看二维样本的尺寸图更直观，能提前发现二维图纸里不容易注意到的空间干涉问题，减少选型失误带来的采购成本浪费。模型的所有细节都贴合工业实际应用，没有做艺术化的夸张处理，完全可以用于工程设计阶段的布局、校核、演示场景。
