轴向柱塞变量液压泵三维结构设计

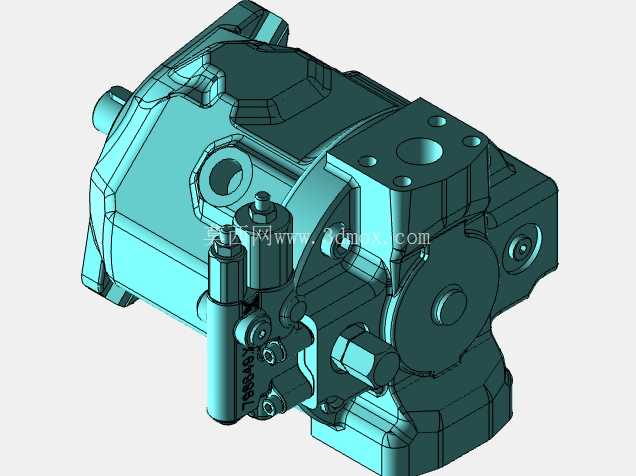

在工业液压系统的动力源选型环节，轴向柱塞式变量泵始终是中高压工况下的核心配置，本次呈现的三维结构完整还原了斜盘式轴向柱塞变量泵的全部装配关系，覆盖壳体、柱塞组件、斜盘调节机构、配流盘、进出油口法兰、控制阀组等全部核心部件，可直接用于液压站布局校核、系统管路干涉检查、维修拆装模拟等工程场景。这类泵普遍应用在工程机械的工作装置驱动、注塑机的锁模与射胶动力供给、机床的主轴调速与进给驱动、冶金设备的辊缝调节液压回路、船舶甲板机械的动力输出等场景，能够在系统压力波动、负载频繁变化的工况下保持稳定的容积效率，相比齿轮泵、叶片泵具备更高的工作压力上限与更长的无故障运行周期。从结构设计逻辑来看，该泵采用通轴式斜盘变量结构，泵体外壳采用高强度铸铁一体铸造成型，外壳表面预留的多个安装凸台与螺孔，既可以满足变量控制阀、压力切断阀、负载敏感阀的集成安装需求，也能作为吊装、辅助支撑的连接点位，外壳的加强筋布局完全匹配高压工况下的应力分布，避免长期承压出现壳体变形或渗漏。柱塞组件采用滑靴式结构，滑靴与斜盘的接触面设计有静压支撑油腔，工作时压力油会进入油腔形成油膜，大幅降低滑靴与斜盘的摩擦损耗，延长核心摩擦副的使用寿命；配流盘采用球面配流结构，能够自动补偿缸体端面的磨损间隙，保证高转速下的容积效率不会随运行时长出现明显衰减。变量调节机构集成在泵体侧方，可根据系统的流量需求自动调整斜盘倾角，在负载较低时自动减小排量，降低原动机的功率损耗，相比定量泵能够有效降低液压系统的空载能耗，适配需要频繁变速变负载的工作场景。从安装边界来看，该泵的进出油口采用法兰式连接结构，油口的端面密封槽尺寸、螺栓孔分布圆直径完全符合行业通用安装标准，可直接对接标准通径的液压管路，不需要额外制作过渡接头；泵的输入轴采用渐开线花键结构，能够传递更大的输入扭矩，轴伸端的密封结构采用双唇口骨架油封，可承受一定的轴端径向载荷，同时避免泵内液压油沿轴伸渗漏；泵的安装脚采用整体式铸造结构，安装孔的位置精度、底面平面度都满足直接安装在液压站油箱顶面或泵架上的要求，安装时不需要额外加工调整垫片即可保证输入轴与原动机输出轴的同轴度要求。在三维建模过程中，所有部件的配合间隙都按照实际装配公差进行还原，比如柱塞与缸体柱塞孔的配合间隙、滑靴与斜盘的初始间隙、配流盘与缸体端面的贴合间隙都严格参照液压元件的设计规范设定，可直接用于生成工程图纸、指导零部件加工与整机装配，也可以导入液压系统仿真软件中，结合系统回路参数进行动态特性仿真，验证不同工况下泵的流量脉动、压力响应、变量机构动作灵敏度等性能参数。日常选型使用时，需要注意该泵的吸油口压力不能低于产品要求的最小吸油压力，避免出现吸空导致的气蚀损坏，同时泵壳的泄油口必须单独接回油箱，保证壳体内的泄漏油能够顺畅排出，避免壳体内压力过高冲坏轴封。这类泵的核心优势在于变量方式灵活，可根据实际使用需求配置不同的控制方式，比如恒压控制、负载敏感控制、电比例控制等，适配不同的系统控制需求，在中高压液压系统中具备极强的通用性，三维模型的完整结构还原能够帮助设计人员在方案阶段就完成泵与周边阀组、管路、原动机的布局校核，避免后期装配时出现干涉问题，缩短液压设备的整体设计周期。
