离心压缩机蜗壳结构外观设计方案

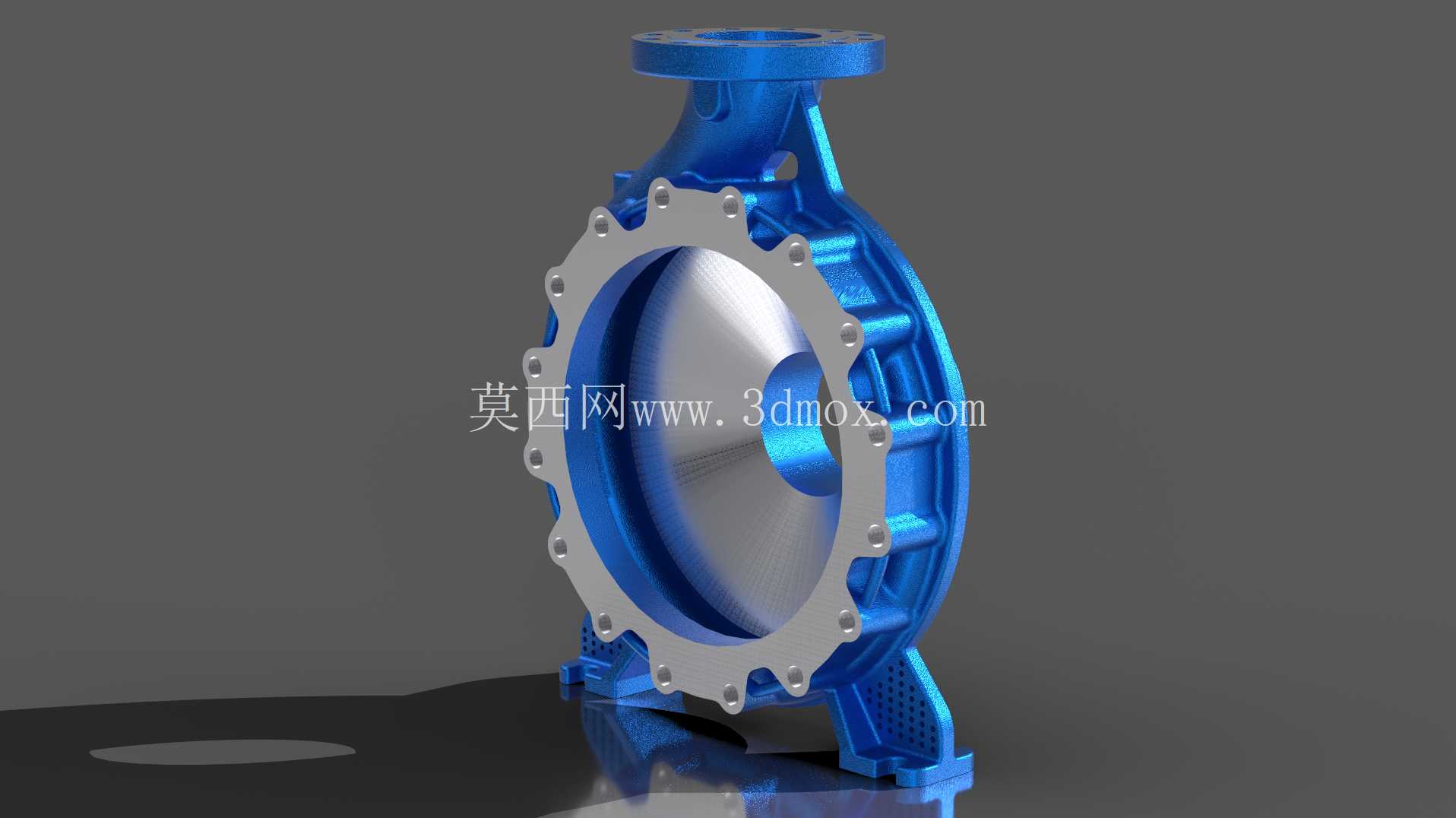

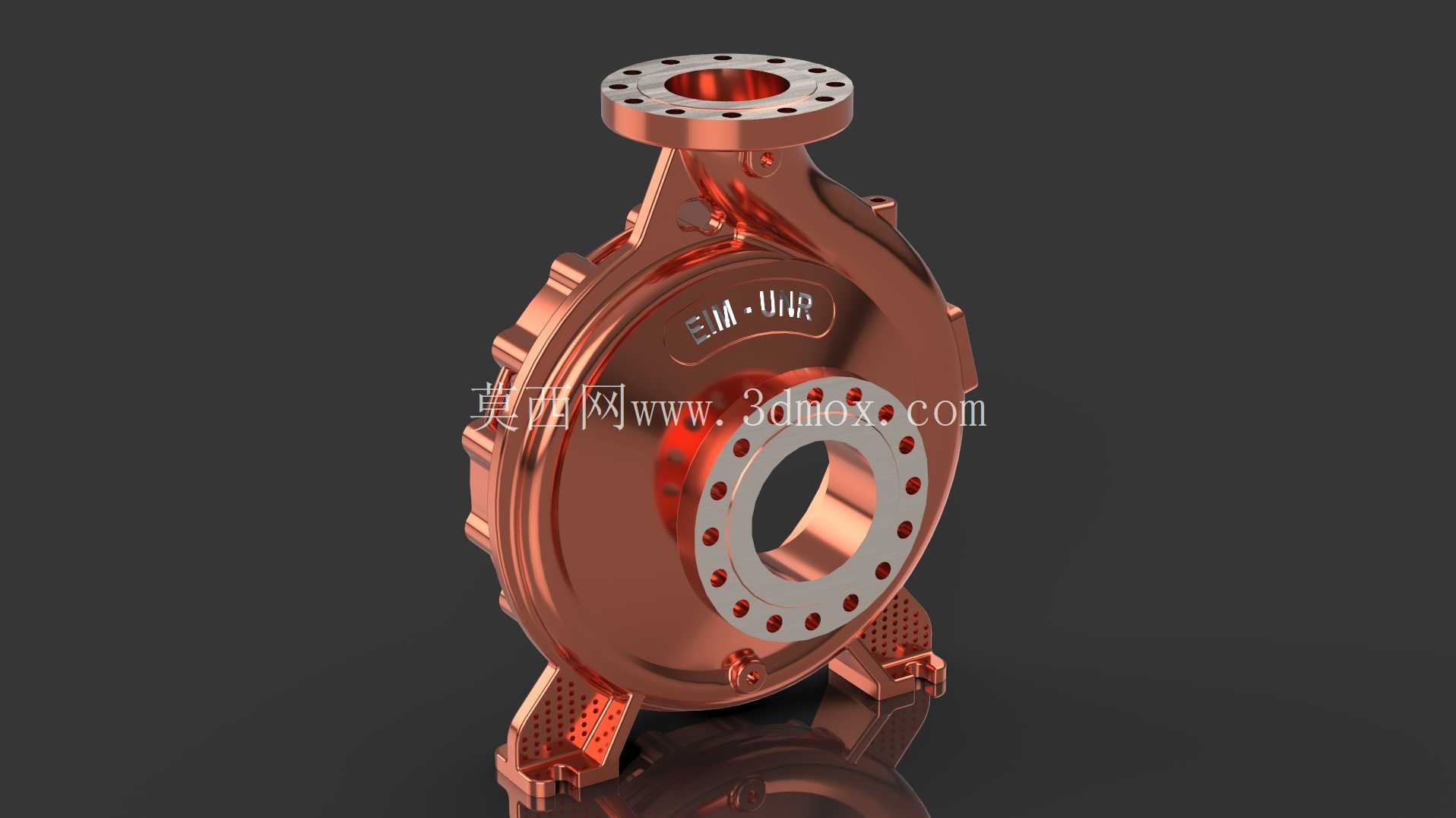

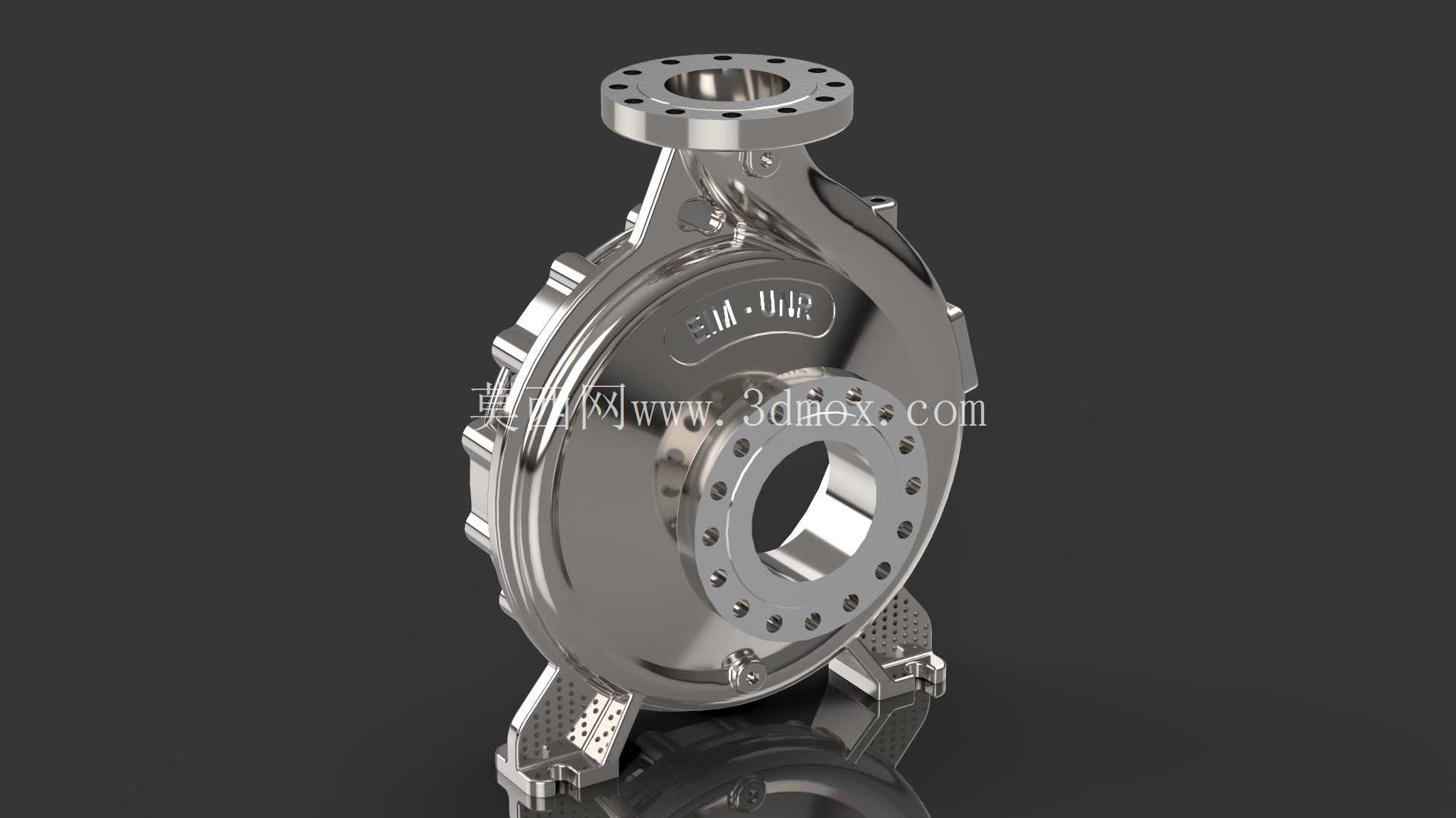

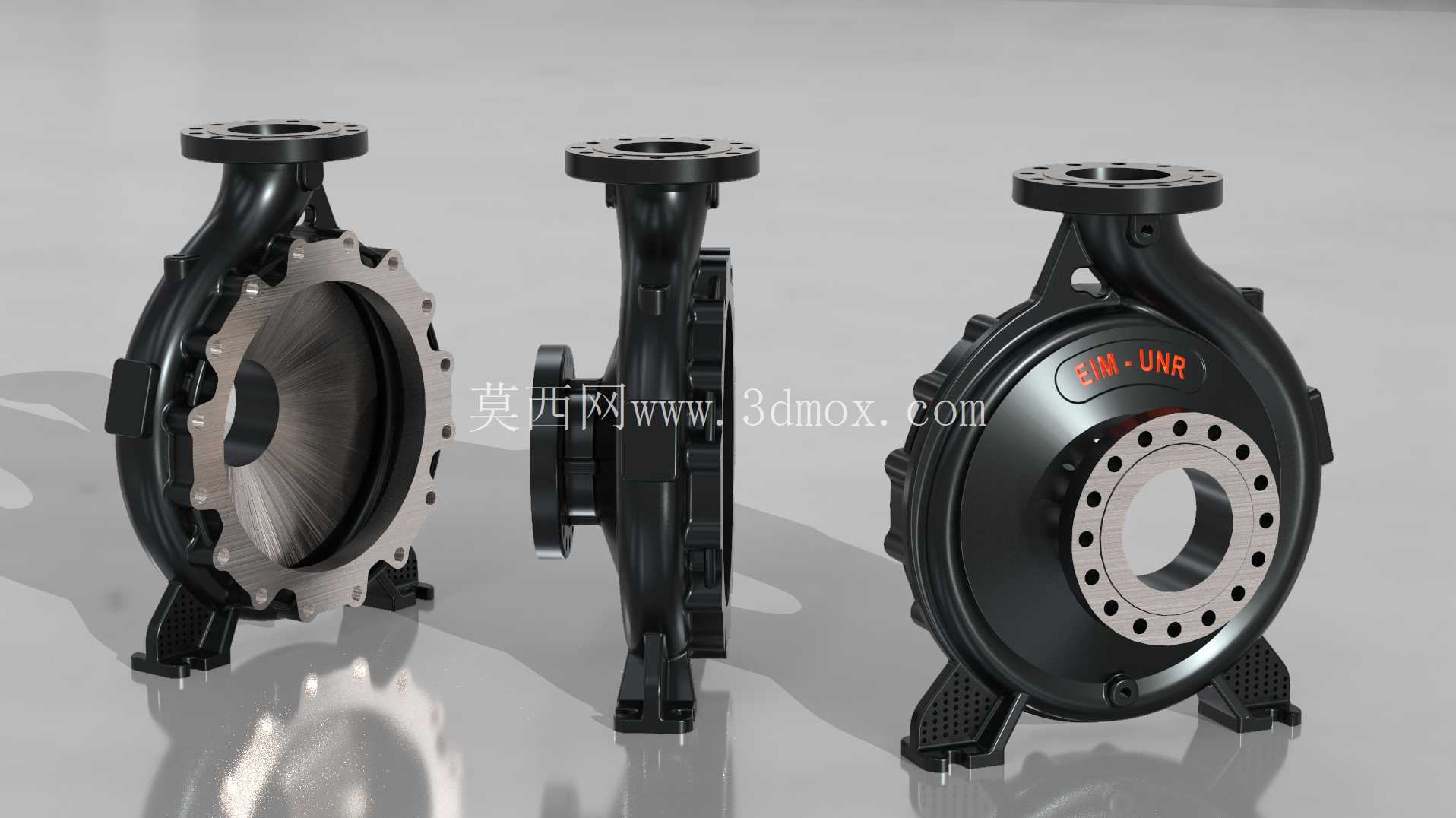

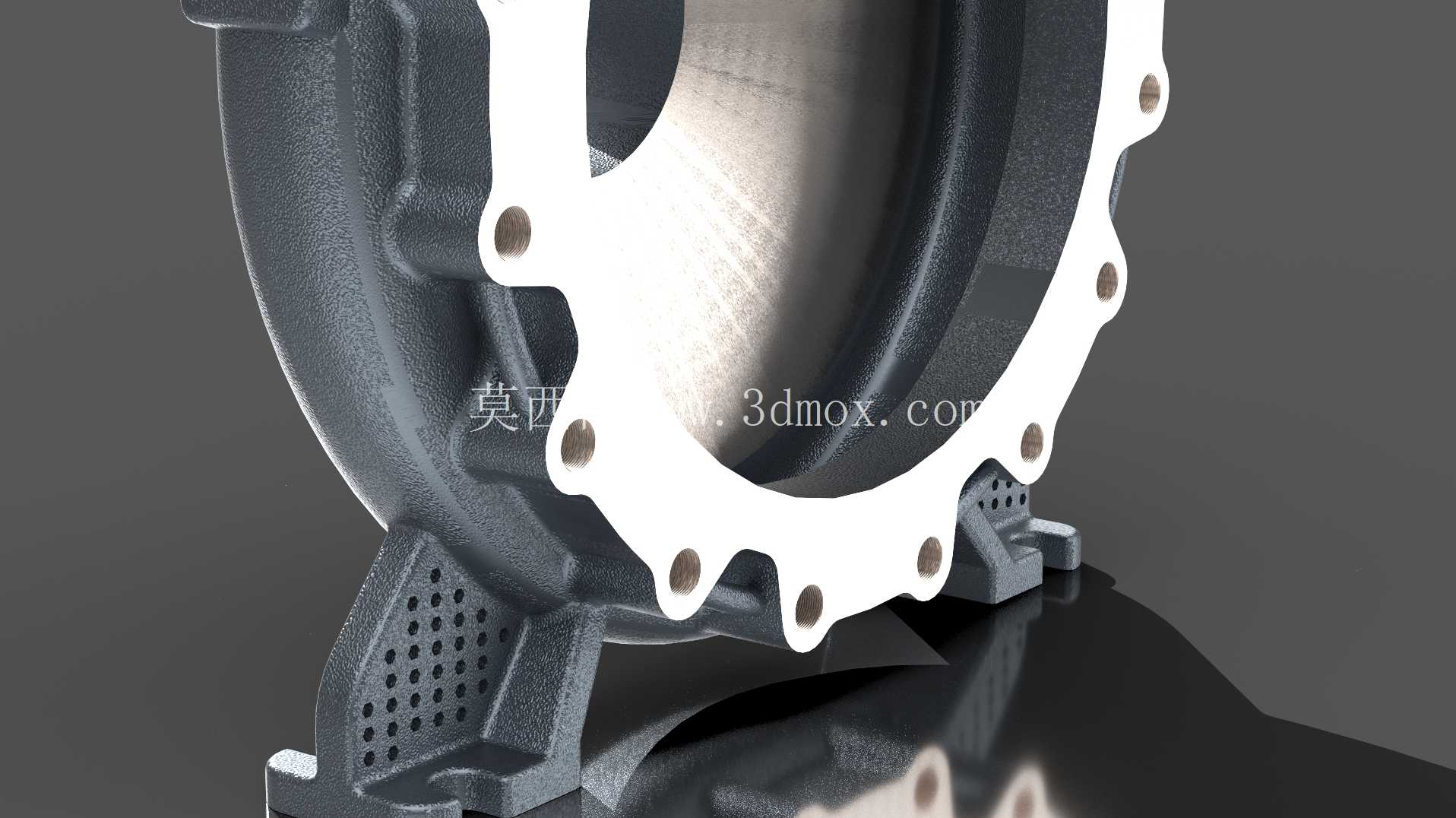

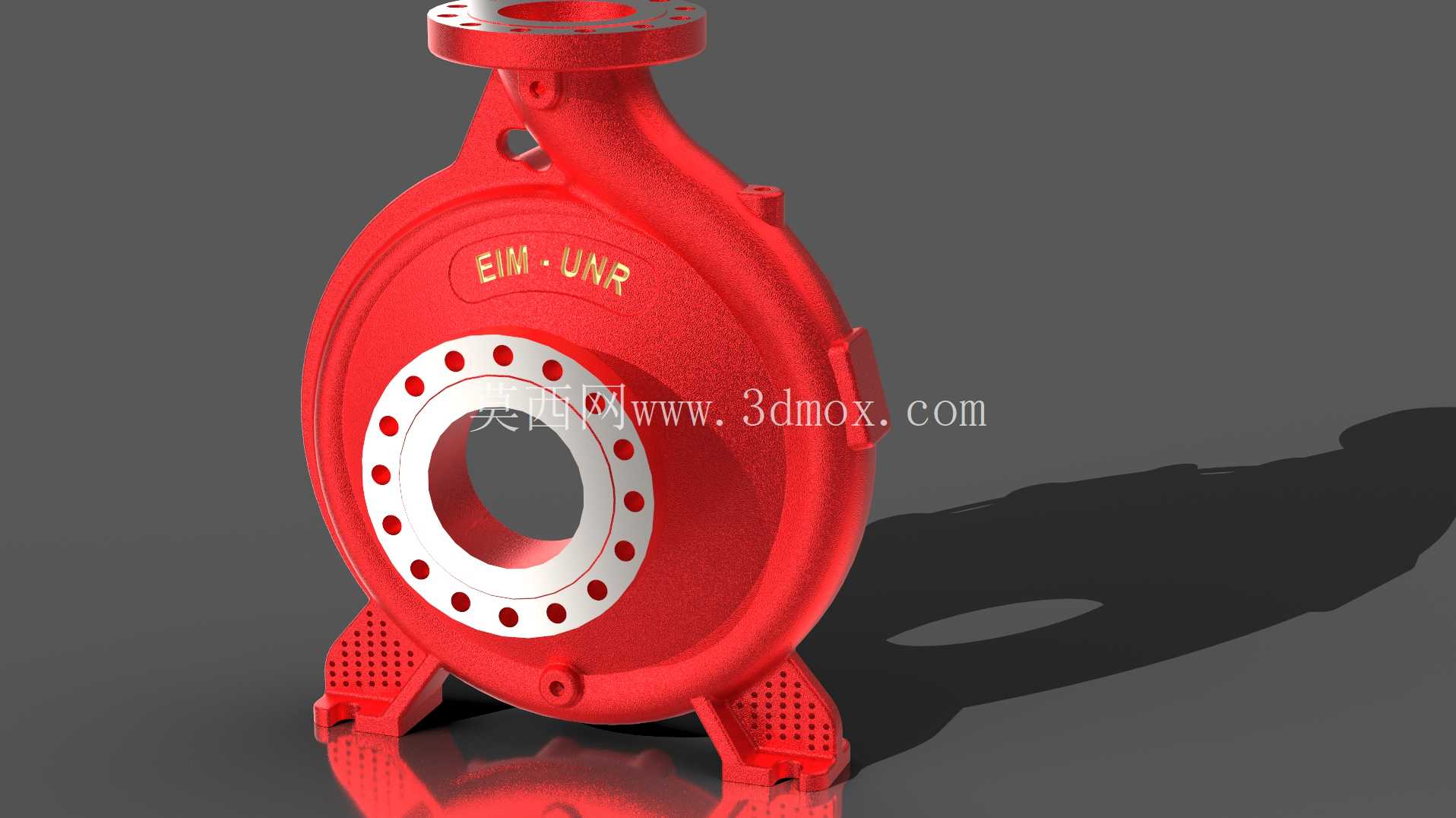

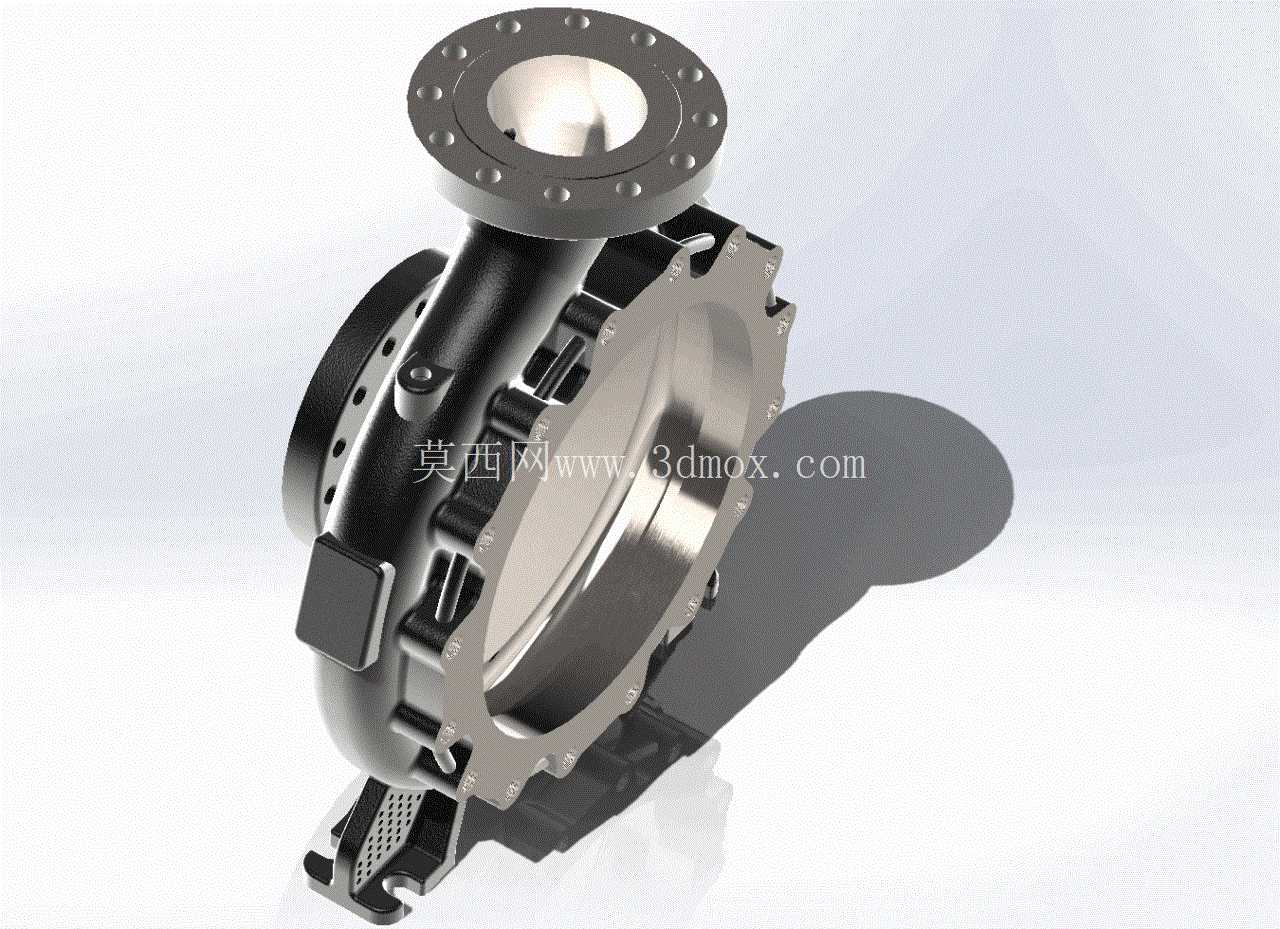

在流体输送与能量转换类机械设备的结构设计环节中，蜗壳作为离心式叶轮外围的核心通流部件，承担着将叶轮甩出的高速流体有序收集、减速扩压，最终平顺引导至出口管路的关键作用，其结构设计的合理性直接影响整台设备的运行效率与流道压力损失水平。本次呈现的蜗壳结构采用径向剖分的双蜗壳对称布局，整体壳体采用带加强筋的支脚一体化铸造结构设计，进出口端均采用标准凸面法兰连接形式，法兰端面均匀分布螺栓通孔，可匹配同压力等级的工业管路系统实现密封对接，安装时仅需保证法兰端面的平行度与同轴度，即可完成与上下游管路的可靠连接，无需额外定制过渡连接构件。从实际应用场景来看，这类蜗壳结构广泛适配于中小流量高扬程的离心式流体输送场景，涵盖工业流程中的气体压缩输送、洁净流体增压循环等工况，其对称式的流道设计可有效抵消叶轮高速旋转产生的径向力，降低转轴与轴承组件的偏磨风险，延长设备核心转动部件的维护周期。在设计思路层面，该结构优先还原了外螺旋流道的顺滑过渡特征，从叶轮出口位置开始，流道截面沿着流体旋转方向逐步扩大，全程避免出现截面突变、直角转折等容易引发局部涡流的结构，流道内壁与法兰密封面、支脚安装面的衔接处均采用圆角过渡，既可以降低铸造环节的应力集中风险，也能减少流体在流道内的沿程阻力损失。考虑到实际安装的边界约束，该蜗壳的底部支脚设置了长圆形安装通孔，可适配一定范围内的安装底座孔位偏差，支脚与壳体主体的连接位置设置了网格状加强筋结构，在不额外增加壳体整体壁厚的前提下，提升了支脚部位的承载刚度，避免设备运行过程中因管路振动、流体脉动导致支脚部位出现疲劳开裂。进出口法兰的密封面凸台高度、螺栓孔中心圆直径均遵循通用工业管路连接标准，可直接与同规格的阀门、管路、膨胀节等标准件匹配，无需在现场安装时进行二次加工。从结构细节来看，蜗壳的剖分面采用齿状定位止口结构，合装时可通过止口实现径向精准定位，保证上下半蜗壳的流道对齐度，避免合装错位导致的流道台阶引发额外的压力损失，剖分面周边均匀分布锁紧螺栓孔，可通过均匀预紧螺栓实现剖分面的可靠密封，适配常规压力等级下的流体输送需求。在建模过程中，结构设计重点还原了真实产品的比例关系：法兰的厚度、螺栓孔的数量与孔径、支脚的高度与安装孔间距、流道的扩张角度均参考实际工业产品的设计参数设定，壳体外壁的曲面过渡顺滑，无建模过程中常见的曲面褶皱、接缝错位等问题，可直接用于结构展示、装配干涉检查、渲染效果输出等场景。需要明确的是，该结构为概念设计阶段的外观与结构形态展示，未针对特定工况进行壁厚强度校核、流道CFD仿真优化，若要应用于实际生产制造，还需要结合具体的工作压力、流体介质特性、材料选型等参数，对壳体壁厚、加强筋布局、密封结构进行针对性的优化调整，完成对应的强度校核与流体仿真验证后才可投入加工环节。对于三维建模从业者而言，该结构的建模过程可练习螺旋扫掠、多截面实体、布尔运算、阵列特征等常用建模命令的使用，掌握法兰类零件、壳体类零件的建模思路，理解流体通流部件的结构设计逻辑，为后续开展实际工业产品的结构设计工作积累建模经验。在设备选型参考层面，这类蜗壳的结构尺寸可作为同类型离心压缩机、离心泵产品的结构参考，帮助选型人员快速理解设备的外部安装尺寸、接口形式，提前规划现场安装的管路布局与安装空间，避免出现设备到场后安装空间不足、接口不匹配的问题。
