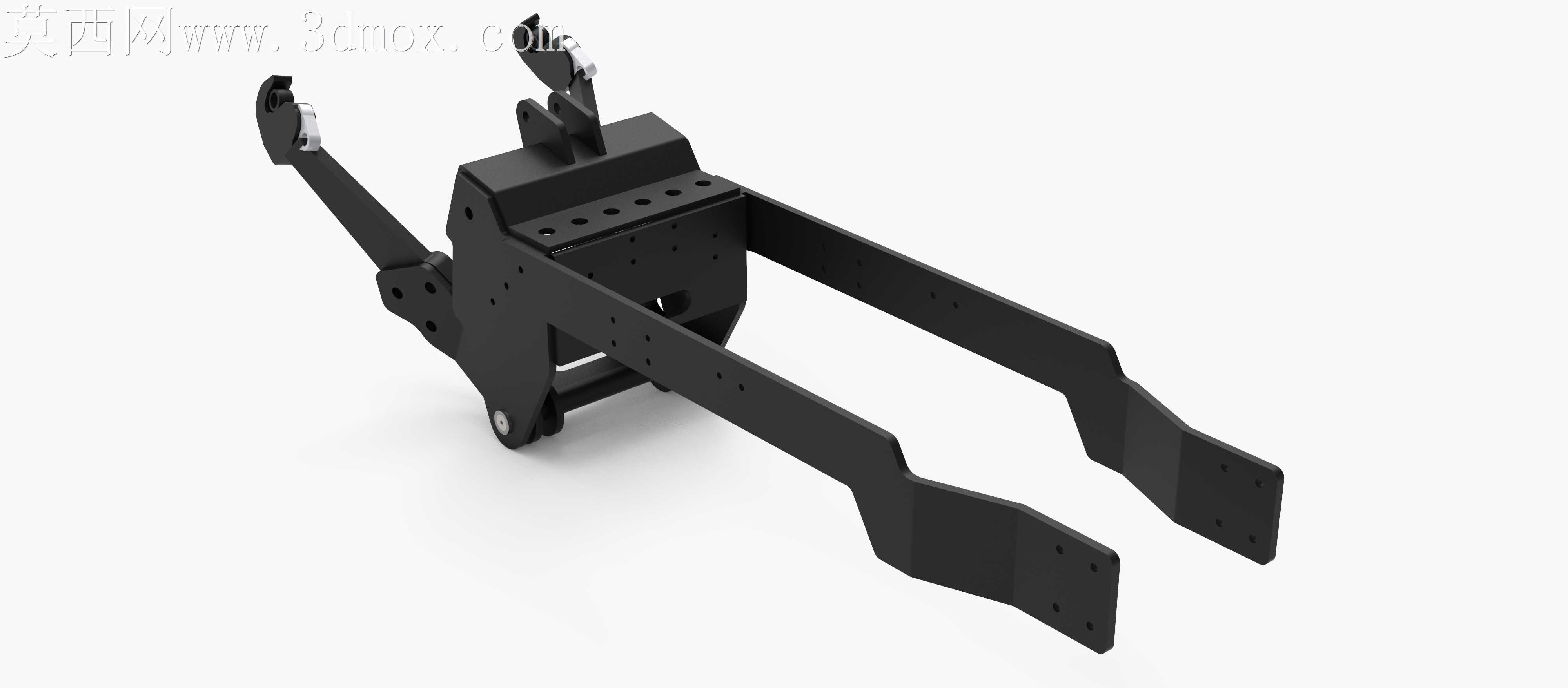

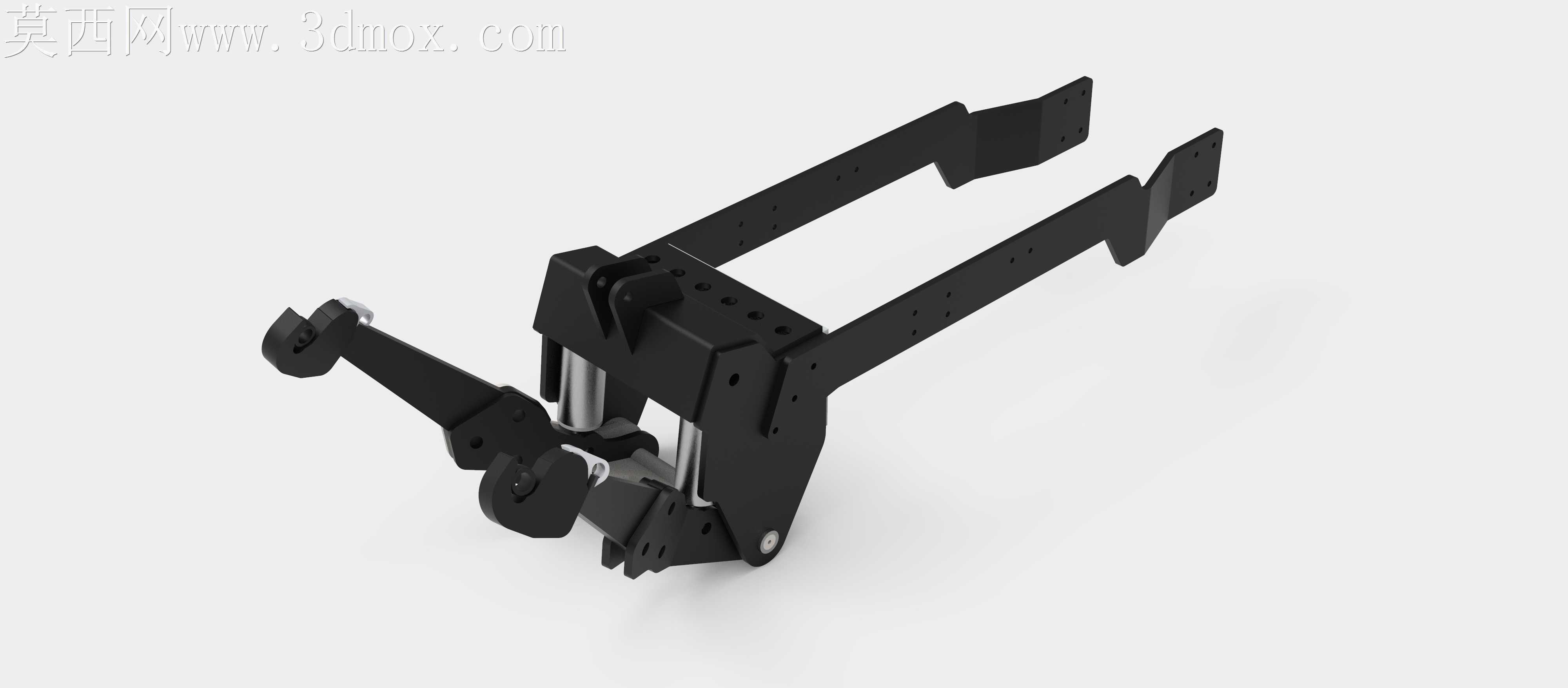

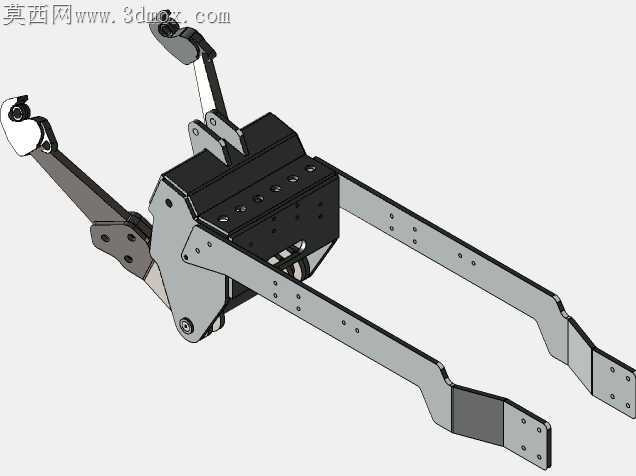

农用拖拉机前置挂载连接悬挂机构

田间作业时拖拉机前悬挂长期承受挂载农具的交变冲击，传统焊接式悬挂臂容易在连接根部出现应力集中开裂，这套结构在加工适配层面做了全流程的细节调整，完全匹配量产下料、折弯、焊接、机加的全工序要求。两侧长挂载臂采用等厚钢板激光下料后数控折弯成型，臂身预留的多组等距安装孔位统一采用冲压预冲孔后铰孔精加工，孔位同轴度公差控制在0.05mm以内，避免现场挂载农具时出现孔位错位、螺栓强行穿入导致的剪切断裂隐患。悬挂主体的铰接支座处，特意将原设计的直角焊接坡口改为15度过渡倒角，焊接时采用分层堆焊后打磨清根，焊后做振动时效处理消除内应力，不会出现长期作业后焊缝开裂的问题。挂载端的锁止摆臂与液压油缸连接位，轴套采用过盈压装后配做定位销孔，轴与套的配合间隙控制在0.02-0.04mm之间，既保证摆臂转动灵活无卡滞，又不会因间隙过大出现挂载农具时的旷量晃动。臂身与主机架连接的安装面，统一采用铣削加工保证平面度，安装时无需额外加调整垫片就能保证两侧臂的平行度，避免单侧受力偏载导致的臂体变形。所有外露的铰接销轴端部都做了沉头孔配装开口销的防脱结构，不会在田间颠簸作业时出现销轴窜出脱落的风险。液压管路的走线位特意在支座侧面预留了管夹安装孔，管路沿臂身内侧排布，避开农具作业时的秸秆、泥土飞溅区域，减少管路磨损刮破的概率。锁止挂钩的咬合面做了高频淬火处理，表面硬度达到HRC45-50，长期挂载重型农具反复挂接也不会出现咬合面磨损塌陷、挂接脱开的问题。整套结构的所有板材下料尺寸都预留了统一的加工余量，折弯工序的折弯半径匹配常用板材折弯模具参数，无需定制特殊模具就能完成加工，焊接工装采用简单的定位块就能实现组焊定位，批量生产时的装夹效率比传统结构提升近四成，加工完成后所有外露边都做了倒角去毛刺处理，装配时不会划伤操作人员，涂装时漆面附着力也更强，长期在潮湿泥泞的田间作业也不容易出现漆面脱落锈蚀的问题。
