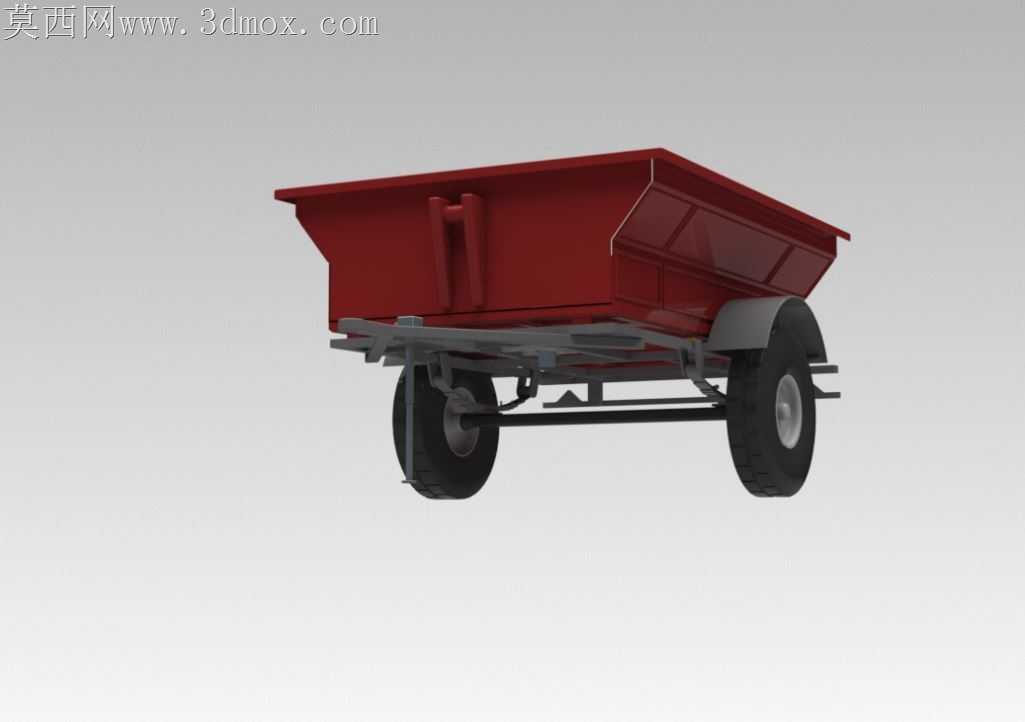

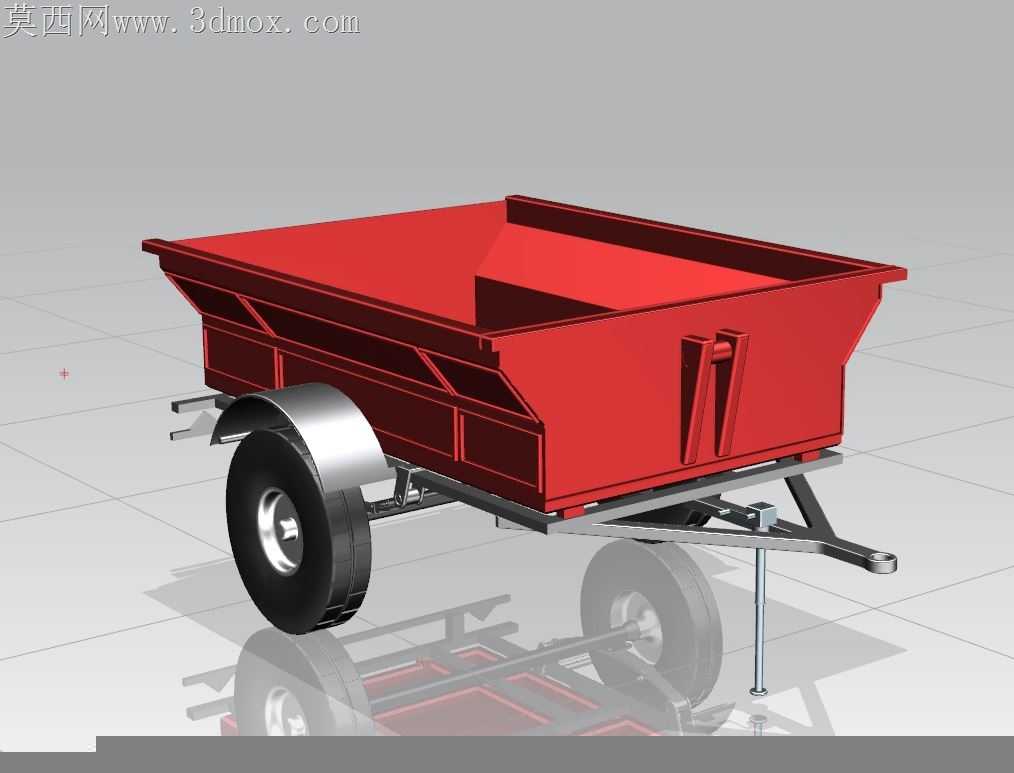

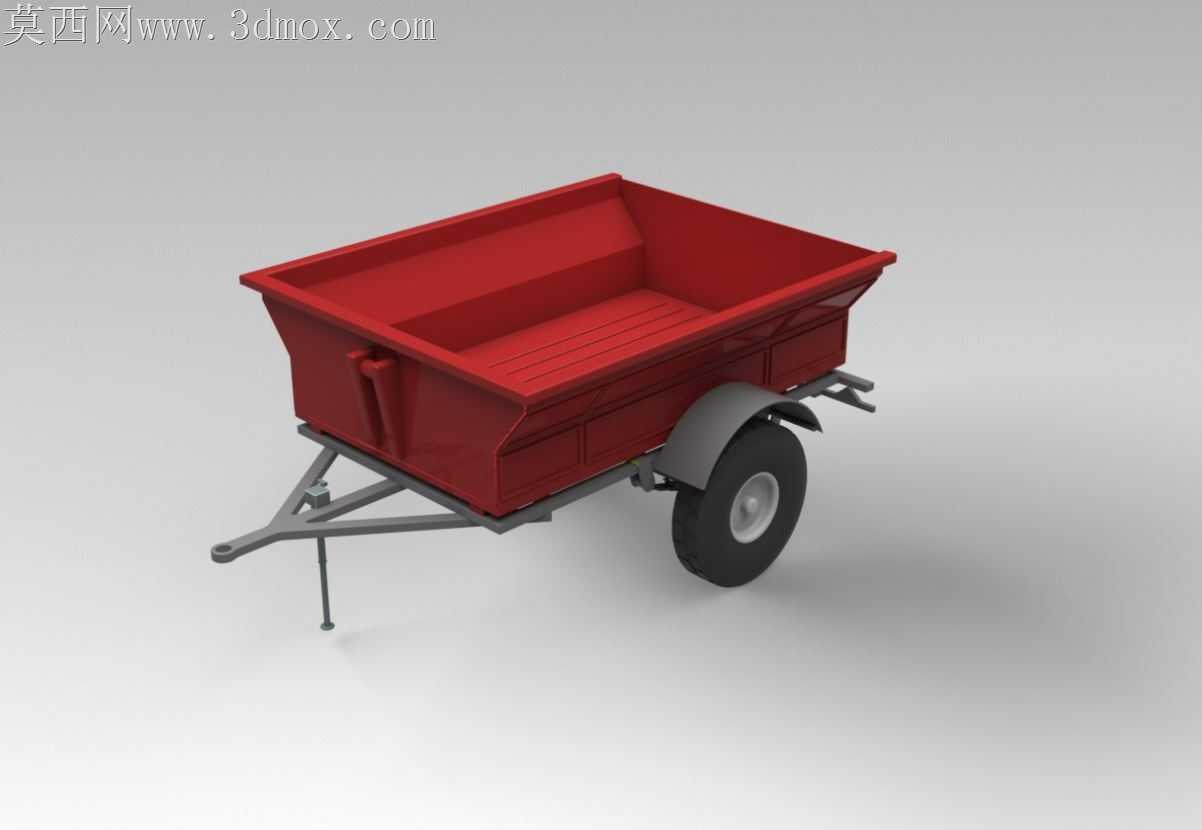

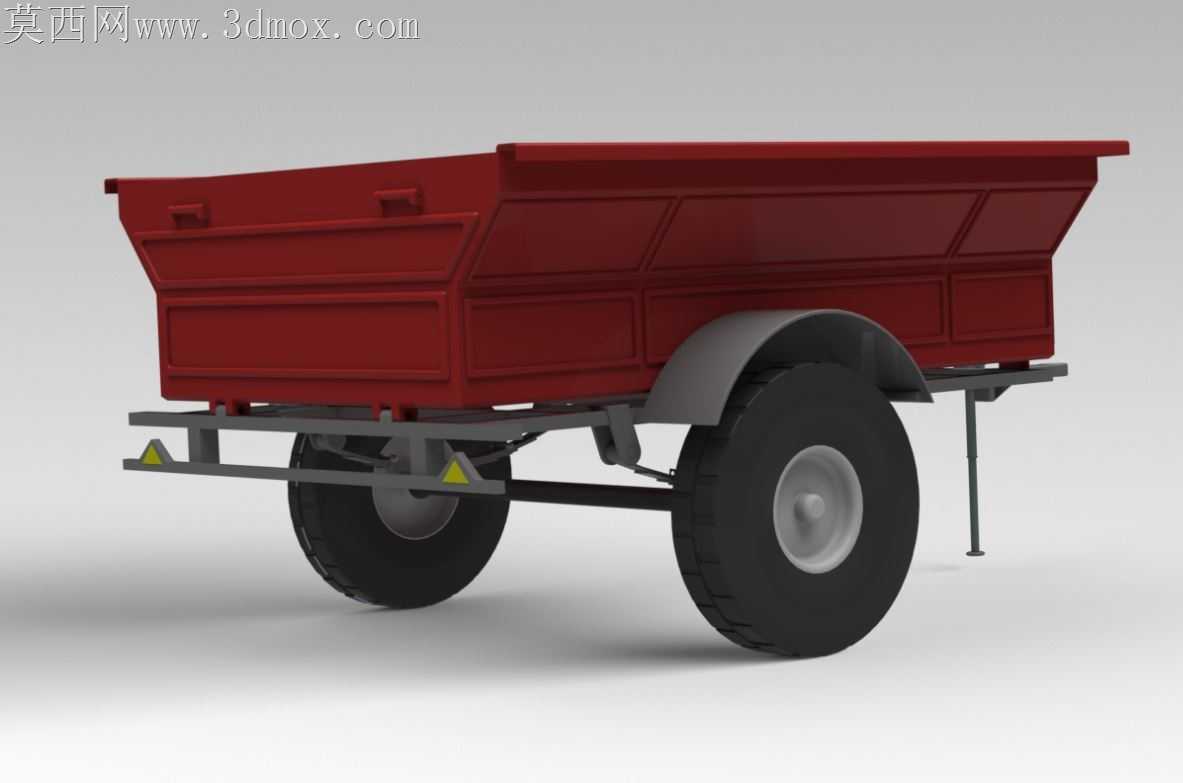

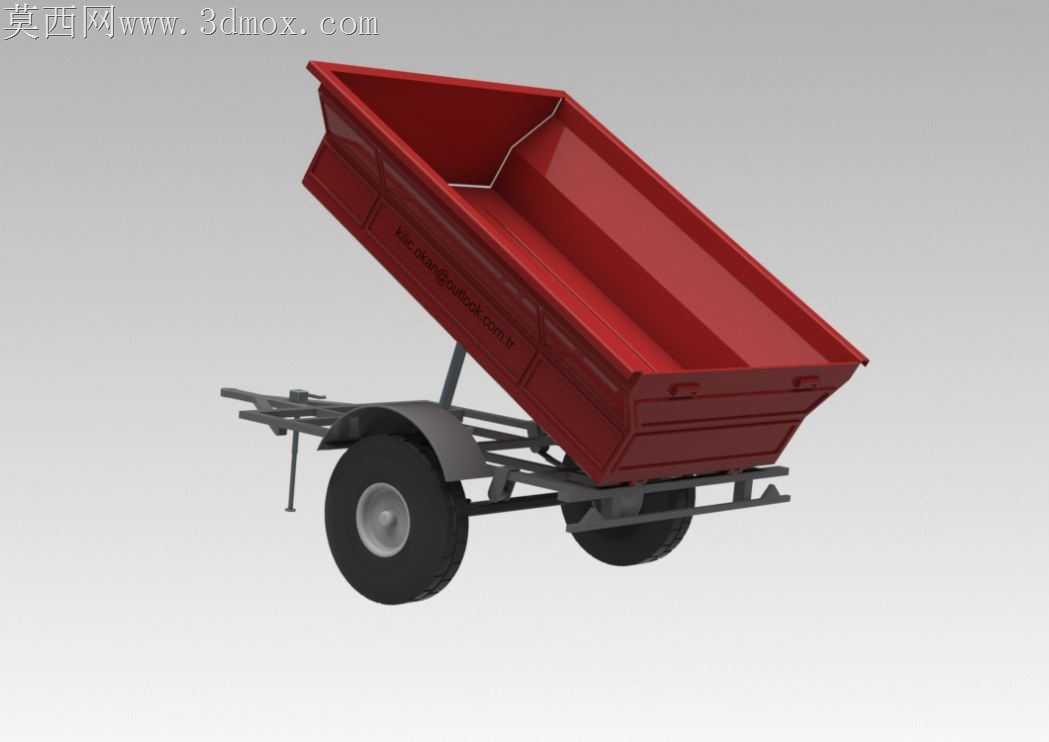

单轴液压自卸农用运输拖车结构设计

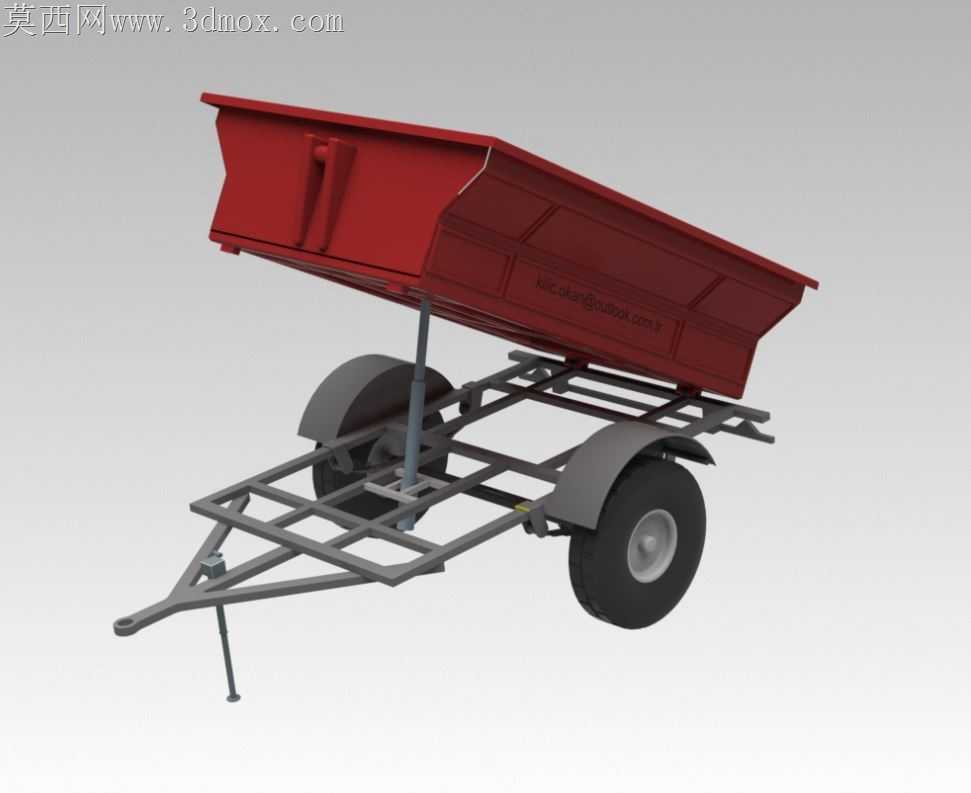

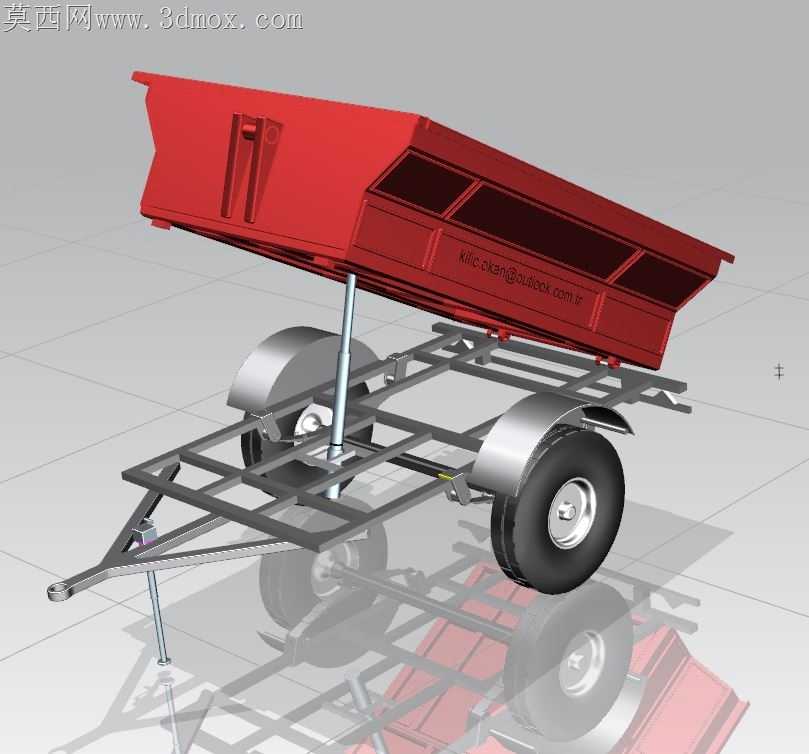

丘陵地块零散、机耕道狭窄的作业场景里，常规双轴农用拖车转弯半径大、田间掉头困难，且非自卸设计的车斗在转运散装有机肥、收获块根作物时，人工卸车耗时占整个转运周期的六成以上，这款单轴自卸拖车的结构设计，完全围绕这类小地块转运的加工适配需求展开。车斗与车架的铰接点没有选在常规的车架最尾端，而是前移到后轮轴线正上方120mm位置，这个位置的取舍经过多轮受力校核——铰接点后移会让举升初始阶段的液压杆受力峰值提升37%，需要选更大缸径的液压杆，不仅抬升采购成本，还会挤占车架中部的安装空间；铰接点过于靠前则会让举升时车斗重心越过铰接点后出现前倾失稳风险，物料容易倾泻在牵引架位置，甚至出现车斗翘头扯动牵引连接的隐患。车架的纵梁没有采用等规格矩形管通长焊接，牵引段用4mm壁厚的80*60矩形管，承受牵引冲击与驻车支腿的集中载荷，轮架安装段换成6mm壁厚的同尺寸管材，匹配钢板弹簧支座的焊接强度需求，两段管材的拼接位置做了45度斜口插接焊，焊后在接缝处加焊三角形加强筋，避免等截面直焊在长期颠簸中出现焊缝开裂。车斗的底板冲压有3道深度15mm的纵向加强筋，不用额外在底板下方焊接密集的横撑，就能承受散装物料堆载时的底板变形，减少焊接工作量的同时，也避免焊后底板出现波浪形变形，卸车时物料残留更少。液压举升杆的下支座没有直接焊在车架横梁上，而是做了带翻边的冲压支座，通过四颗10.9级螺栓固定在车架预留的安装孔位，后期维护更换液压杆时不用切割焊缝，农户在田间就能完成拆装。轮拱的挡泥板采用滚压成型的圆弧结构，边缘做了10mm的卷边处理，没有尖锐的裁切棱角，田间作业时不会刮扯作物秸秆，也避免人员上下车时被割伤。牵引架前端的挂接环做了可更换的耐磨衬套，衬套采用高耐磨尼龙材质，长期与拖拉机牵引销摩擦磨损后，只需敲出旧衬套更换新件即可，不用整体更换牵引架，大幅降低农户的后期使用成本。驻车支腿采用手摇伸缩结构，支腿底部焊有150mm见方的支撑垫板，停放在松软田埂上时不会因为压强过大陷进泥土，支腿的锁止销做了弹簧防脱结构，行驶过程中不会因为颠簸脱落导致支腿下坠刮碰路面。
