环氧树脂成型模具机结构设计

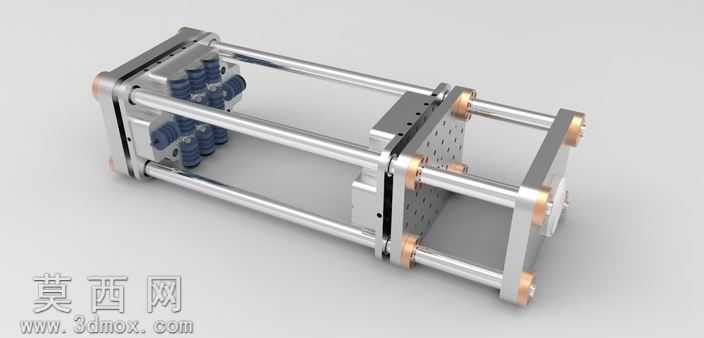

本作品为环氧树脂成型专用模具机的三维设计方案，建模阶段采用参数化设计逻辑搭建整体装配结构，先完成核心成型模组的基准定位，再依次排布导向组件、锁紧结构与模腔承载单元，所有零件的配合公差均按照工装设备的装配要求预留合理间隙，避免后续装配出现干涉问题。渲染阶段针对不同零部件的材质特性做了区分处理：承力导柱采用抛光金属材质，还原镀铬杆件的高反光金属质感，表面添加细微的使用划痕提升真实感；模架主体的金属板材采用哑光钢材材质，调整粗糙度参数模拟冷轧钢板的细腻磨砂质感；导向套与锁紧端盖采用铜合金材质，还原铜质零件温润的金属色泽与轻微氧化质感；模腔区域的成型组件做了分色处理，蓝色弹性密封件采用橡胶材质，调整漫反射与凹凸参数还原橡胶件的软质触感与表面细微纹理。结构设计上采用四柱式导向布局，四根平行导柱贯穿前后模架，保证合模过程中动模的运动精度，避免合模错位影响环氧树脂成型精度；动模与定模的对接面设置密集的定位孔位，可根据不同环氧树脂制品的成型需求快速更换模芯，提升设备的通用适配性；端盖位置设置铜质导向衬套，降低导柱往复运动的磨损量，延长设备整体使用寿命；模架侧边预留驱动组件安装位，可适配不同规格的合模驱动单元，满足不同批量环氧树脂制品的成型压力需求。设计过程中优先考虑设备的拆装便捷性，所有紧固件均采用标准件规格，易磨损的导向衬套设计为可快拆结构，后期维护无需拆解整个模架即可完成零件更换；同时针对环氧树脂成型过程中的溢料问题，在合模面预留密封槽位，可加装耐高温密封件，减少成型过程中的原料溢出，降低后续清模的工作量。整体建模过程中对所有运动部件做了运动仿真校验，模拟合模、开模的全行程动作，确认导柱滑动无卡滞、模腔对接无错位，所有运动部件的行程范围均符合环氧树脂成型的工艺要求，保证设计方案可直接用于后续的加工生产参考。
