卧式管壳式换热设备三维结构设计

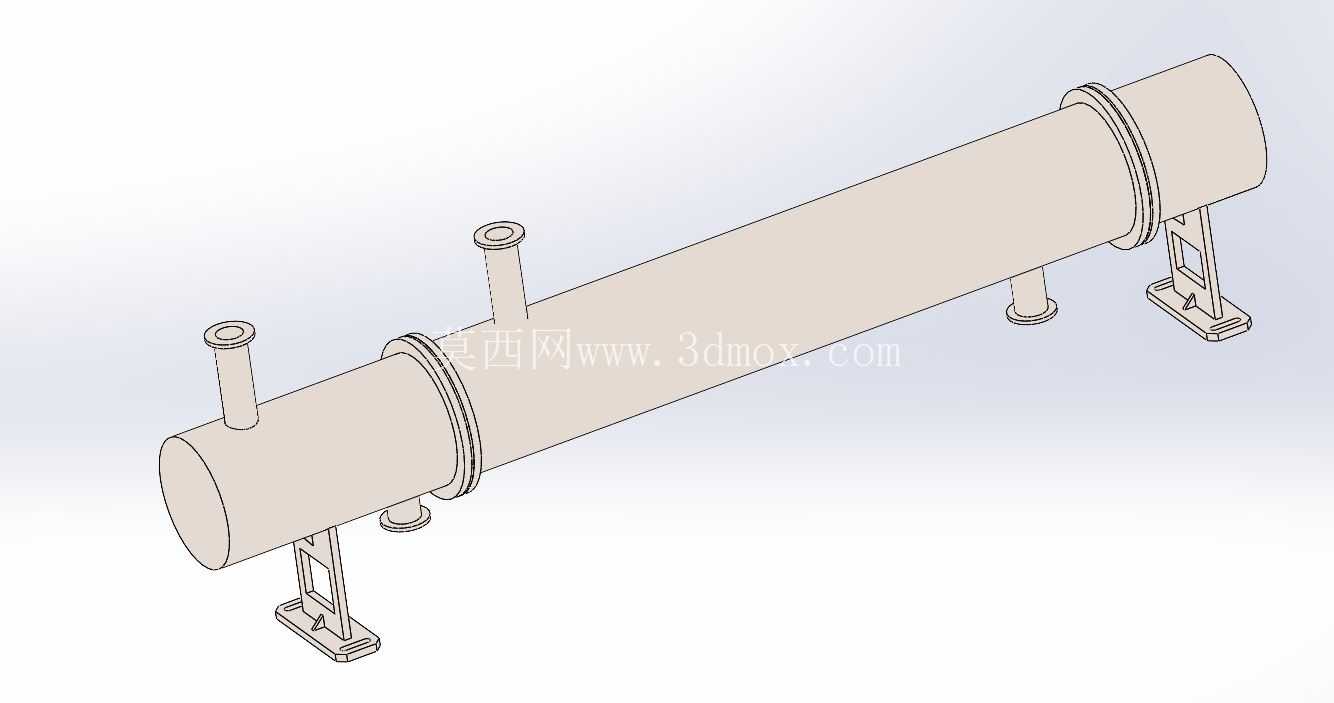

在化工、能源、暖通、食品加工等诸多工业场景中，管壳式换热器始终是热量传递环节的核心通用设备，这套卧式管壳式换热结构的三维建模，完全围绕现场安装、运维、工艺适配的实际需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际生产中的功能要求。从结构布局来看，设备采用卧式长筒形壳体设计，两端配置可拆卸的管箱结构，壳体上分布的四个接管分别对应冷热流体的进出口，其中两个接管沿壳体轴向分布在两端管箱位置，走管程介质，另外两个接管垂直布置在壳体筒身的上下侧，走壳程介质，这种布局能最大程度减少管路排布时的弯折，降低现场配管的施工难度，同时避免流体进出时出现偏流，影响整体传热效率。壳体下方配置两个对称的鞍式支座，支座的地脚螺栓孔位置、支座间距都经过安装边界校核，既满足卧式容器的支撑强度要求，也适配常规工业厂房的设备基础预留尺寸，安装时不需要额外做非标支架改造，能直接匹配通用的设备安装平台。建模过程中，管板与壳体、管箱的连接位置做了精准的法兰密封面结构还原，法兰的螺栓孔分布、密封槽尺寸都参照压力容器的通用设计规范设定，能保证设备组装时的密封可靠性，避免运行过程中出现介质泄漏。壳程内部的折流板结构在模型中做了简化但保留了定位特征，折流板的缺口方向、间距设置都遵循卧式换热器的流体流动特性，能让壳程介质在筒体内形成错流，提升换热管外壁的传热系数，同时减少壳程的流动死区，避免杂质在壳程底部沉积造成堵塞。管程的换热管采用正三角形排布方式，这种排布方式能在相同壳径下布置更多的换热面积，提升单位体积的传热效率，换热管与管板的连接位置做了贴合实际的连接结构还原，不管是采用胀接还是焊接工艺，都能在模型基础上直接做后续的工艺细节深化。从安装边界来看，设备的整体长度、筒身直径、接管伸出长度、支座高度都做了符合工程实际的尺寸设定，设备运输时不需要做额外的拆解，能满足常规公路运输的尺寸限界要求，现场吊装时，壳体上预留的吊点位置（模型中对应接管的加强结构位置）能满足吊装受力要求，不会出现吊装变形。在实际应用场景中，这类结构的换热器既可以用于液-液换热，也可以用于汽-液换热，比如化工生产中的工艺介质冷却、供暖系统的汽水换热、空压机站的油冷却等场景都能适配，设备的管程和壳程可以根据介质的腐蚀特性、压力等级选择对应的材质，模型的结构参数预留了足够的调整空间，设计人员可以根据具体的工艺参数调整换热管长度、壳径、接管公称直径等参数，不需要重新搭建整体结构框架。建模时特意规避了不符合工程实际的理想化结构，比如支座与壳体的连接位置做了加强筋结构还原，接管与壳体的连接位置做了补强圈的特征预留，这些细节都是实际生产中必须考虑的应力集中部位，避免设备在长期承压运行过程中出现焊缝开裂的问题。另外，两端管箱的分程结构在模型中也做了对应体现，单管程的结构设计能降低管程的流体阻力，适合大流量、低压降要求的工艺场景，如果需要多管程的结构，只需要调整管箱内的分程隔板位置即可，模型的参数化特征能快速适配不同的分程需求。设备的所有外轮廓尺寸都考虑了运维空间需求，比如管箱端的拆卸空间、法兰螺栓的操作空间，都在建模时做了尺寸预留，现场运维时不需要拆除周边的管路就能完成管箱拆卸、换热管清洗等操作，降低后期的运维成本。从流体流动的角度来看，卧式布置的结构能让壳程内的冷凝液或者杂质自然顺着筒壁流到下方的排污口位置（模型中壳体下方的小接管对应排污接口），不需要额外设置导流结构就能实现排污顺畅，避免壳程积液影响换热效果。整体结构没有采用复杂的异形设计，所有零部件都采用压力容器行业的通用标准件结构，加工时不需要定制特殊的工装，能有效降低设备的制造成本，缩短生产周期。
