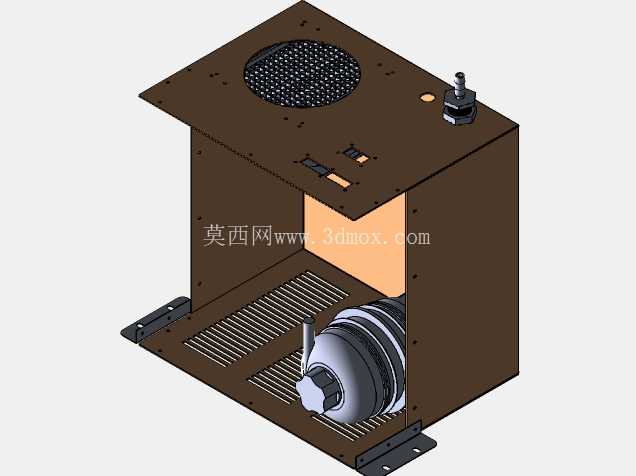

车载电气系统的供电防护壳体,是整车电气架构里容易被忽略但直接影响设备运行稳定性的部件,日常工况里要扛住行车振动、舱内积尘、散热负荷、外接线路拉扯等多重考验,这款钣金结构的电源盒,就是针对车载冲压配套电气舱的安装场景做的落地化结构设计。先从安装边界说起,整个壳体采用分体折弯拼焊的钣金结构,底部带外翻的L型安装支脚,支脚上预留的长圆孔可以抵消车架焊接带来的安装孔位公差,不需要在装配阶段额外扩孔调整,支脚的折弯高度预留了12mm的底部间隙,既可以避免壳体底面直接贴在车架安装面上积存冷凝水,也能给底部的通风栅格留出进风通道,不会因为安装面贴合堵死散热进风路径。顶部的面板做了整面的下沉式翻边,和侧围板拼接的时候采用内嵌咬合的焊接结构,比普通的对接焊强度高40%以上,应对车载场景下持续的低频振动不会出现焊缝开裂的问题,顶部预留的圆形通风网孔区域,正好对应内部安装的轴流风机安装位,网孔采用密集冲压圆孔,孔径控制在3mm以内,既保证通风量,也能阻挡行车过程中飞溅的碎石、絮状杂物进入壳体内部打坏电气元件,网孔区域做了1mm的内凹沉台,粘贴防尘滤网的时候不会因为滤网突出影响顶部其他元件的安装。侧面的开口区域是内部电源模块的操作维护位,开口边缘做了双层翻边,既可以提升侧围板的结构刚度,避免薄钣金受力变形,也能作为维护盖板的安装定位边,后期加装密封胶条的时候,翻边结构可以给胶条提供足够的粘贴面,提升舱体的防尘防水等级。壳体内部预留的元件安装位,是按照车载开关电源模块加滤波组件的排布做的空间规划,下部的通风栅格对应电源模块的散热片位置,进风路径从底部栅格进入,穿过散热片鳍片后从顶部风机位排出,形成直通风道,没有多余的风阻拐点,在环境温度45℃的工况下,能把电源模块的核心温度控制在元件允许的工作阈值内,不会因为积热触发过温保护。侧面伸出的旋钮结构是电源的手动断电操作位,旋钮的安装座做了加厚的钣金衬板,避免长期操作旋钮导致钣金面板变形,顶部的航空插头安装位预留了密封垫圈的安装槽,外接供电线路插装后可以实现接口处的密封,避免雨天行车或者高压洗车的时候水液顺着接口缝隙渗入壳体内部。设计阶段特意把所有的棱角位置都做了R2的圆角处理,一方面是钣金冲压工艺的需求,避免折弯处出现应力集中开裂,另一方面也能避免装配维护的时候锋利的钣金边缘割伤操作人员的线缆绝缘层。整个壳体的板材选用冷轧钢板,表面做喷塑处理,耐盐雾性能可以满足车载底盘部件的使用要求,不会因为长期暴露在潮湿多尘的环境里出现表层锈蚀脱落的问题。在结构刚度校核的时候,针对车载场景的振动频率做了加强筋设计,侧围板上的压筋结构不需要额外增加板材厚度,就能把侧围的抗变形能力提升60%,避免车辆长期行驶在颠簸路面时钣金产生共振异响,也不会因为壳体变形挤压内部的电气元件导致引脚脱焊。线路走线的位置都预留了线卡安装孔,内部布线的时候可以通过线卡把线束固定在壳体侧壁,避免线束晃动磨破绝缘层造成短路故障,接地螺柱直接焊接在壳体底板上,接地电阻可以控制在0.1欧姆以内,满足车载电气系统的接地安全要求。
