工业网格接油托盘结构设计方案

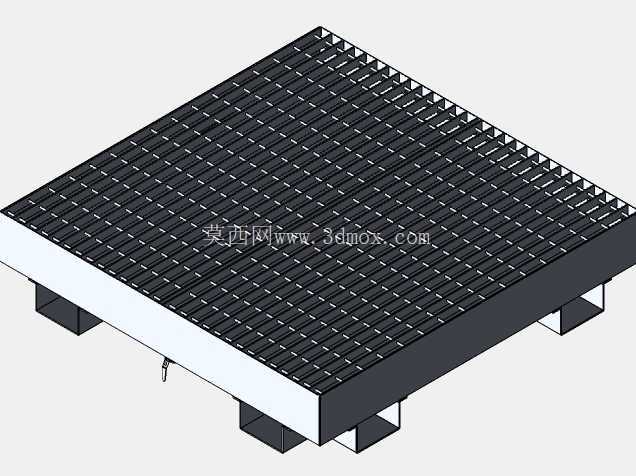

　　在机加工车间、设备运维工位、油品分装区域这类易产生油液滴漏、废液散落的场景中，接油托盘是不可或缺的工位基础配套部件，这款网格结构的接油托盘，正是针对这类场景的实际使用需求完成的结构设计。不同于普通平面接油盘，这款产品采用上层网格栅格、下层封闭集液腔的双层结构，上层的栅格采用等间距排布的条形筋条交叉成型，栅格间隙控制在合理范围，既可以让滴落的油液、切削废液快速透过栅格流入下方集液腔，又能稳定承托放置在盘面上的工件、工具、小型零部件，避免小件掉落进集液腔增加清理难度。

　　栅格表面做了细微的防滑纹理处理，放置金属工件时不会因为盘面沾油出现打滑移位的情况，筋条的厚度经过受力校核，在均匀承重状态下不会出现明显下凹变形，满足常规工位上工件、工具的放置承重需求。下层的集液腔采用围边焊接密封结构，侧边预留了排液口，日常使用时积攒的废油、废液可以通过排液口快速导出，不需要整体抬升托盘倾倒，大幅降低日常清理的劳动强度，集液腔的容积经过测算，能够满足单工位连续作业一周左右的废液存储量，避免频繁排液影响正常作业节奏。托盘底部设计了四个独立的支撑脚，支撑脚的高度预留了足够的叉车、液压托盘车的进叉空间，当托盘满载废液或者放置较重工件时，可以直接用搬运设备转移位置，不需要人工抬搬，适配车间内的工位调整、区域转运需求。

　　支撑脚的底面做了平整处理，放置在水泥地面、环氧地坪上时不会出现硌伤地面的情况，同时四个支撑脚的高度公差控制在极小范围内，放置后盘面保持水平，不会因为倾斜导致集液腔内的废液从侧边溢出。在设计过程中，针对栅格筋条的排布方向做了多轮优化，最终采用纵横等距交叉的排布方式，不管工件是沿哪个方向放置，都能获得足够的支撑接触点，避免局部应力集中导致筋条变形；围边的高度经过反复验证，既保证集液腔有足够的存储容积，又不会因为围边过高导致放置工件时出现磕碰，拿取小件时也不会被围边剐蹭。安装使用时不需要额外的固定连接件，直接将托盘放置在需要防滴漏的工位下方即可，比如机床的工件上下料位、油品分装操作台、设备检修工位、变压器运维区域等位置，都可以直接铺设使用，托盘的外沿尺寸适配常规标准工位的占地边界，不会超出工位范围影响通道通行。针对不同场景的使用需求，栅格的间隙可以根据实际承托的工件尺寸做对应调整，如果是放置小型精密零件，可以缩小栅格间隙避免零件掉落，如果是用于大流量油液收集场景，可以适当加大栅格间隙提升通流速度，避免油液在栅格表面积攒漫流。

　　托盘的整体结构没有多余的复杂零部件，所有连接位置都采用满焊处理，不存在渗漏缝隙，长期接触油液也不会出现焊缝腐蚀开裂的问题，日常维护只需要定期清理栅格缝隙里的铁屑、杂物，排空集液腔内的废液即可，不需要复杂的保养流程。在实际选型适配时，需要确认放置工位的地面承重能力，以及日常放置工件的最大重量，对应选择合适板材厚度的托盘型号，避免超载使用导致结构变形；如果是用于有腐蚀性废液的收集场景，可以对应更换耐腐蚀的板材材质，提升产品的场景适配性。这款托盘的结构设计充分考虑了车间现场的实际使用痛点，解决了普通平面接油盘拿取工件时容易沾油、废液清理不便、转运困难的问题，网格结构的设计也让盘面的积油能够快速下渗，保持工件放置面的相对干爽，减少工件沾附油污带来的后续清理工作量。
