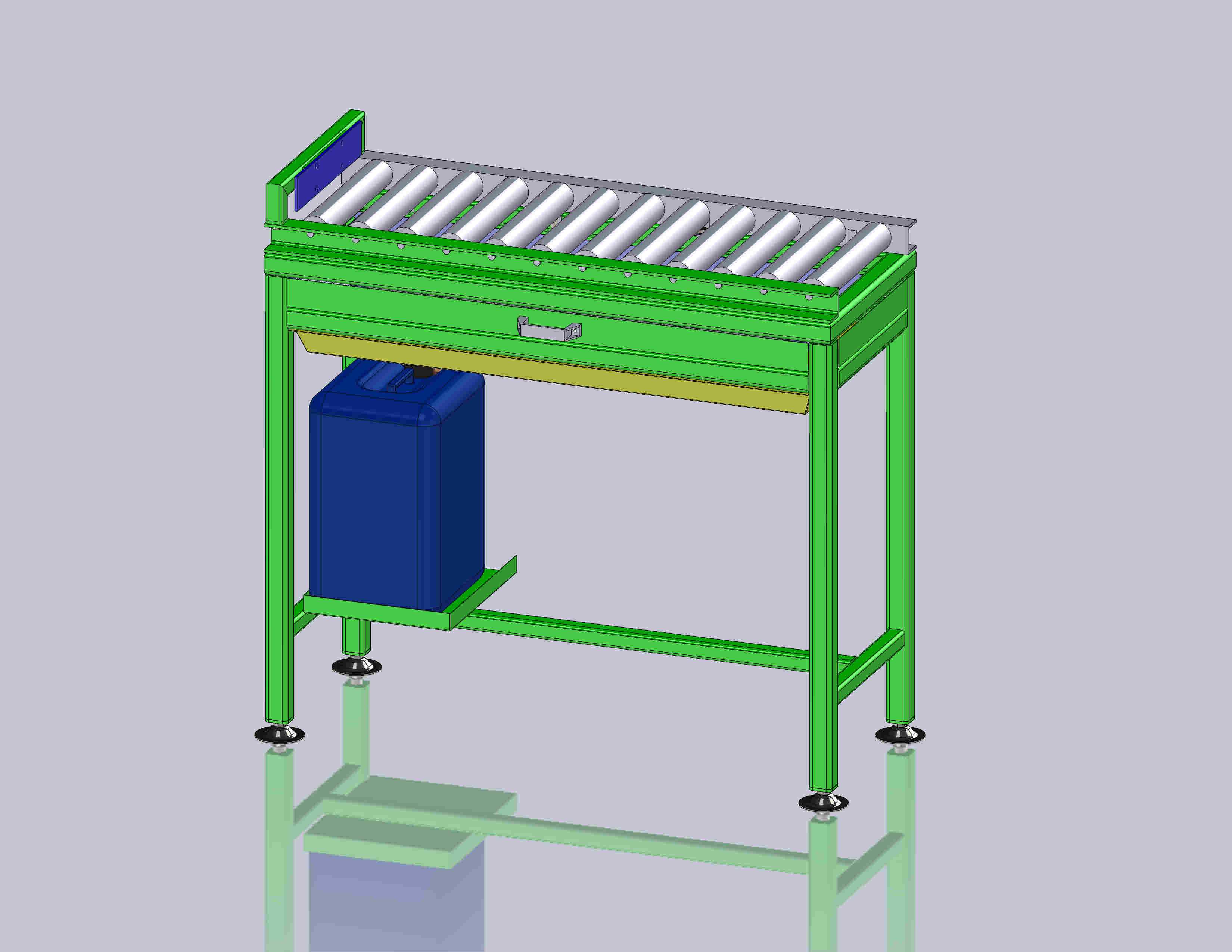

带废料收集结构的滚筒式输送工作台

　　这款滚筒式输送工作台，主要面向车间内短距离工位间的物料转运场景，常见于装配线、零部件检测工位、小型加工单元的上下料衔接环节，可承载一定重量的箱装件、机加工半成品、工装托盘等物料，依靠滚筒的低摩擦特性，操作人员可轻松推移工件完成工位流转，无需额外配置动力驱动，适合无连续高速输送需求的离散作业场景。设备主体框架采用方管焊接成型，整体结构做了等强度设计，四条支腿底部配置可调脚杯，可根据车间地面平整度调整支撑高度，单支脚杯调节行程覆盖常见的地面高差范围，安装时无需额外做地面预埋处理，直接放置在硬化车间地面即可完成调平固定，整体占地边界适配标准工位的排布间距，可直接嵌入现有生产线的工位间隙，不需要对原有产线布局做大幅改动。

　　工作台的输送面采用等间距排布的无动力滚筒，滚筒两端通过轴承座固定在两侧框架上，滚筒上表面保持统一水平高度，相邻滚筒的间距经过匹配设计，可避免小型工件在推移过程中卡入间隙，同时兼顾滚筒的承载能力与转动灵活性，输送面侧边设置有限位挡边，可防止物料推移过程中从侧边滑落，挡边高度适配常见周转箱的侧边高度，不会对操作人员取放物料造成干涉。在输送面下方设置了抽拉式废料收集抽屉，抽屉采用滑轨与框架连接，可完全抽出清理，主要用于收集工位作业过程中产生的包装废料、加工切屑、废弃辅料等杂物，避免杂物掉落至地面影响车间5S管理，抽屉前端设置有内嵌式拉手，抽拉操作不会突出框架表面，避免人员通行时发生磕碰。

　　支腿之间设置有横向连接杆件，一方面提升框架整体的抗扭刚度，避免长期受载后框架发生变形导致滚筒卡滞，另一方面在框架侧方预留了容器放置位，可放置废料桶、工具盒等工位常用容器，充分利用设备下方的闲置空间，减少工位周边的杂物堆放。设计过程中优先考虑了工位作业的人机工程需求，输送面的高度匹配站立作业的肘部高度，操作人员推移物料时无需过度弯腰或抬臂，长时间作业不易产生疲劳；框架所有外露棱边均做了倒角处理，避免尖锐边角造成人员划伤；滚筒的转动阻力经过匹配，既保证物料推移时的顺畅性，又不会因阻力过小导致物料自行滑移，在无外力作用时物料可稳定停在输送面任意位置。

　　设备整体的安装边界紧凑，支腿的外轮廓尺寸小于输送面的外轮廓尺寸，多台设备并排拼接时可实现输送面的无缝衔接，不会出现支腿干涉的问题，可根据产线长度需求灵活组合排布；所有连接部位均采用标准紧固件连接，后期维护时可快速更换磨损的滚筒或滑轨部件，不需要整体拆解框架，降低日常维护的工作量。这类无动力滚筒输送工作台相比带动力的输送设备，结构更简单，故障率更低，不需要布设电源和气源，适合在没有动力接口的临时工位、辅助作业区域使用，也可作为动力输送线的端部接驳台，承接从动力线输送过来的物料，供操作人员完成装配、检测、包装等手工作业，废料收集结构的集成，也解决了常规滚筒台下方杂物堆积难以清理的问题，让工位周边保持整洁。
