汽车冲压线用拉力支撑构件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203829
  • 汽车冲压线用拉力支撑构件结构设计
  • 汽车冲压线用拉力支撑构件结构设计

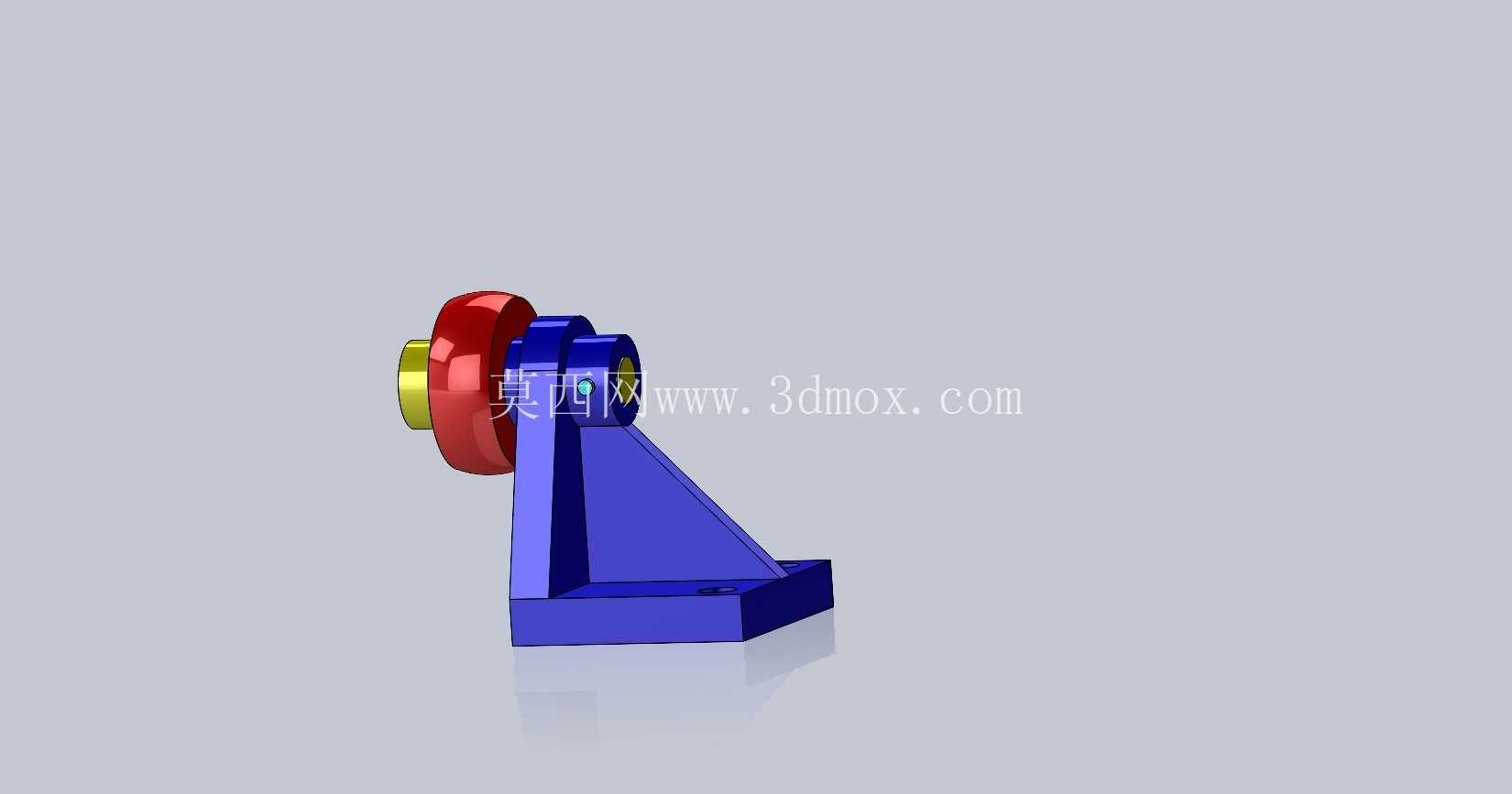

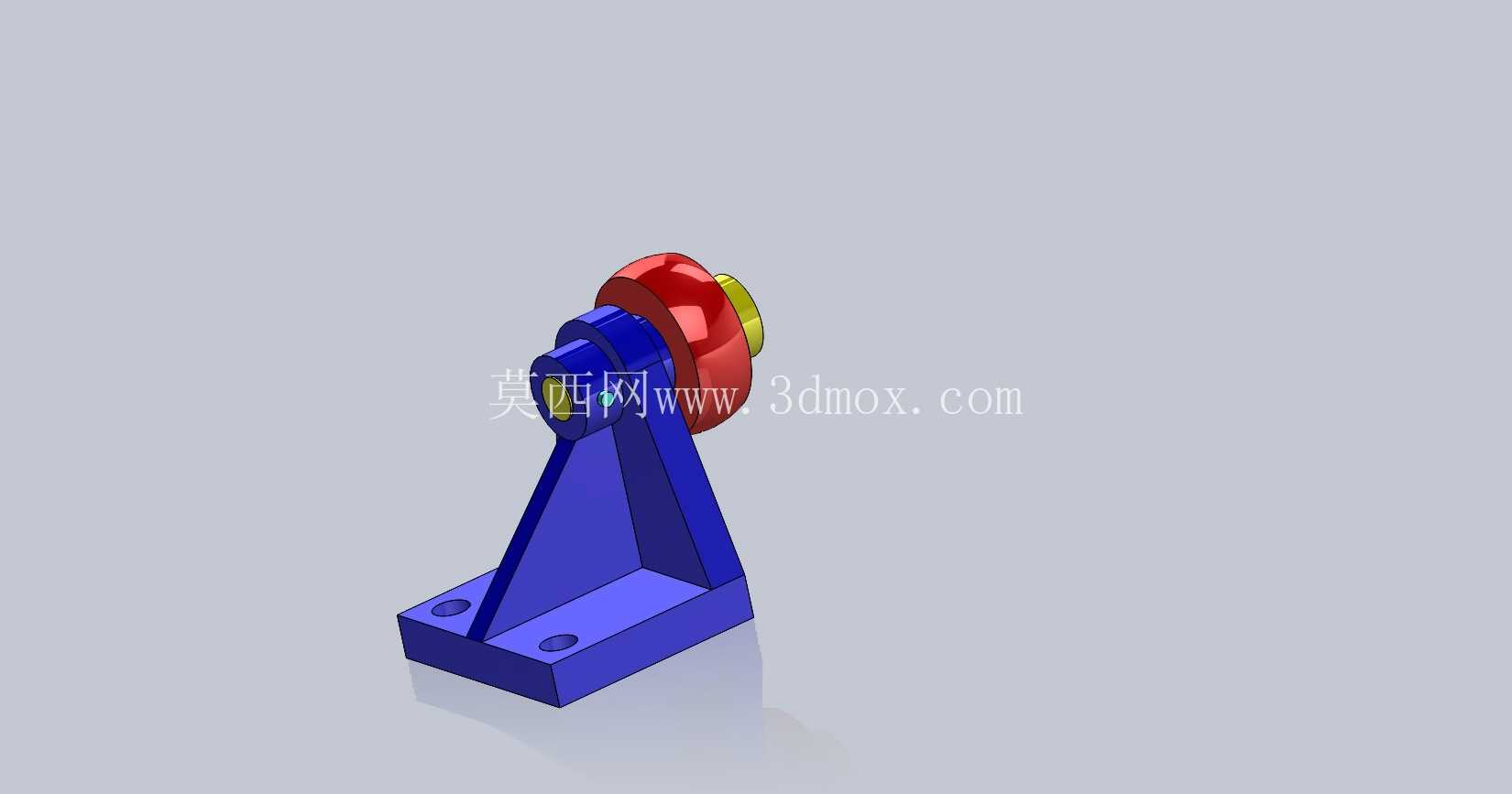

在汽车覆盖件冲压生产的工位间,这类拉力支撑构件常布置在模具侧部与工位辅助定位机构的衔接位置,主要承担冲压工序间板料移送过程中的侧向拉力承载,同时为配套的滚轮导向组件提供稳定的安装基准。实际生产场景里,冲压工位的往复动作频次高,板料移送时的瞬时拉力波动大,普通的焊接式支座容易在长期交变载荷下出现焊缝开裂、安装面偏移的问题,因此这类一体结构的支撑件在设计时优先考虑了载荷传递路径的合理性,将滚轮安装位的受力直接通过斜向加强筋传导至底部安装基面,避免局部应力集中。从结构细节来看,构件主体采用L型基座搭配斜向加强筋的布局,竖直安装面预留了同轴的轴承安装孔位,用于装配带衬套的滚轮轴,孔位的同轴度公差控制在0.02mm以内,保证滚轮转动时无卡滞,减少板料移送过程中的摩擦阻力。基座底部设计了两个沉头安装孔,孔位间距匹配冲压模具模座的标准T型槽间距,安装时可以通过T型螺栓快速固定,沉头结构能够避免螺栓头突出干涉周边移送机构的运动轨迹。斜向加强筋的厚度设置为基座壁厚的1.2倍,筋板与竖直壁、底板的衔接处均做了R3的圆角过渡,既可以消除铸造或加工过程中的应力集中点,也能在承受侧向拉力时将载荷均匀分散到整个基座平面,不会出现局部受力过载的情况。滚轮安装位的外侧设计了环形限位凸台,凸台高度刚好匹配配套滚轮的轴承内圈宽度,装配时可以直接抵住轴承内圈,不需要额外加装轴套定位,减少装配环节的零件数量,也降低了后期维护的更换难度。在安装边界方面,构件整体的竖直高度控制在120mm以内,底板横向宽度为85mm,纵向深度为70mm,安装后突出模座表面的高度不超过130mm,不会与冲压设备的滑块行程产生干涉,同时预留的滚轮安装位中心距底板安装面的高度为95mm,刚好匹配常规汽车外板移送时的托料高度,不需要额外加装调整垫片。设计过程中还考虑了工位的实际维护需求,轴承安装孔的内侧设计了注油通道,通道出口正对轴承滚道位置,日常维护时不需要拆卸滚轮就可以直接加注润滑脂,减少停机维护的时间。另外,构件的所有外露棱边都做了C1的倒角处理,避免生产过程中操作人员调整工装时被锐边划伤,也能防止板料移送过程中剐蹭板料表面,影响冲压件的外观质量。在载荷匹配上,该支撑件设计的额定侧向承载拉力为12kN,能够覆盖常规汽车侧围、门板等中型覆盖件移送时的瞬时拉力需求,当搭配不同宽度的滚轮时,只需要更换对应长度的安装轴,不需要修改基座本身的结构,具备一定的通用适配性。从建模逻辑来看,整个构件采用参数化建模方式,所有安装孔位、加强筋尺寸、安装面间距都设置了关联参数,后期如果需要适配不同吨位的冲压工位,只需要调整对应参数就可以快速生成衍生型号,不需要重新绘制整体结构,能够大幅缩短同系列工装的设计周期。在实际投产前的结构校核中,对构件施加1.5倍额定载荷的仿真分析显示,最大应力出现在斜筋与竖直壁的衔接位置,应力值远低于常用45号钢调质处理后的屈服强度,长期循环载荷下的疲劳寿命能够满足冲压生产线三班倒连续生产3年以上的使用需求,不需要频繁更换支撑构件。
