轮式装载机整机结构三维数模设计

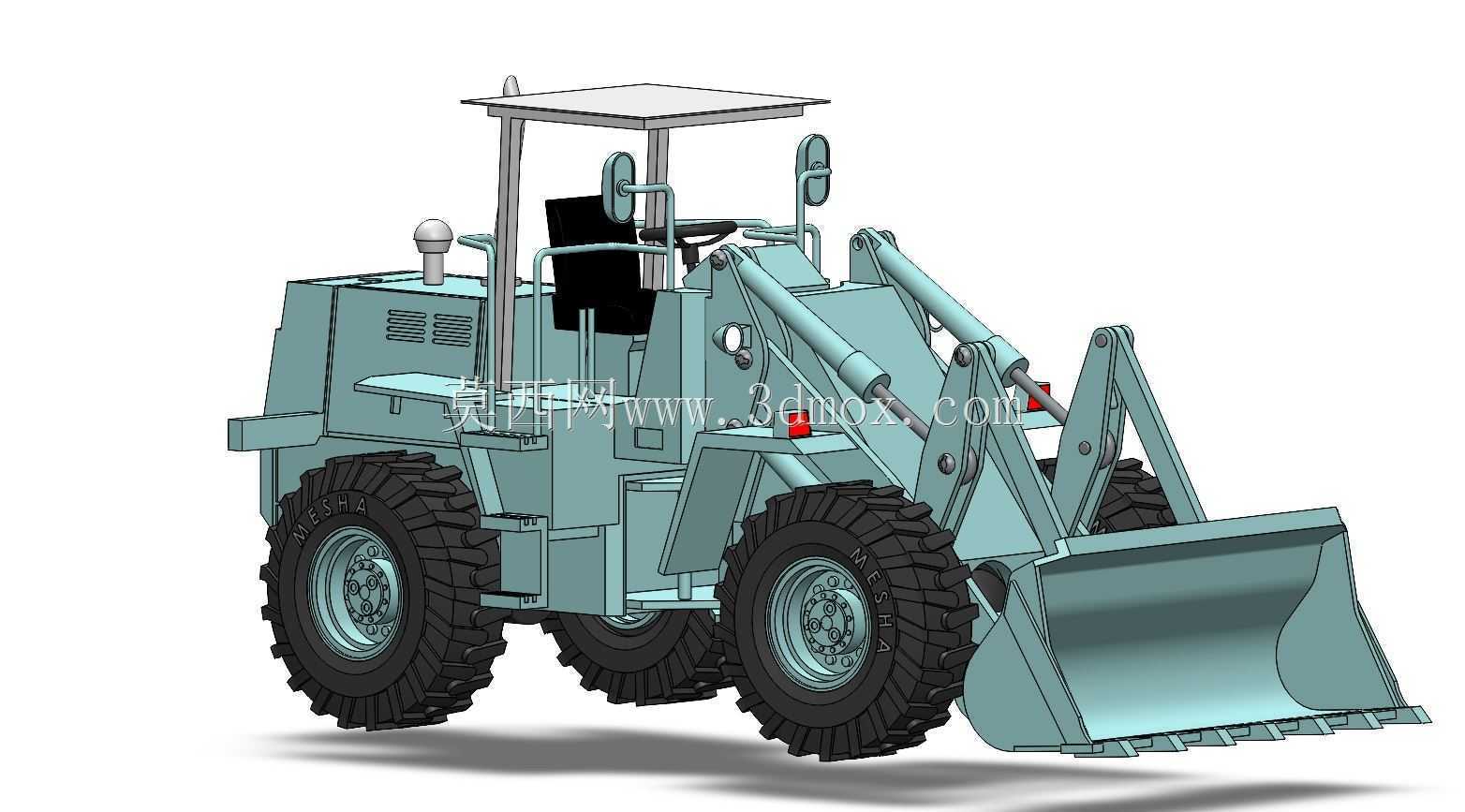

　　在矿山剥离、基建土方转运、散料堆场装卸、市政工程清障这类作业场景里，轮式装载机的机动灵活性是履带式设备无法替代的，它不需要额外平板转运，能在硬化路面甚至非铺装的临时作业面快速转场，单台设备可独立完成铲装、短距离转运、卸料、场地平整的全套工序，是散料处理作业线里出勤率最高的核心设备之一。这套三维数模完整还原了轮式装载机的整机结构，从前端工作装置到后端动力传动系统，再到行走底盘与驾驶室防护结构，所有部件的装配关系都按照实际工程样机的配合公差做了约束还原，没有做简化省略，能直接用于结构校核、运动仿真、教学演示或者改装方案的前期验证。

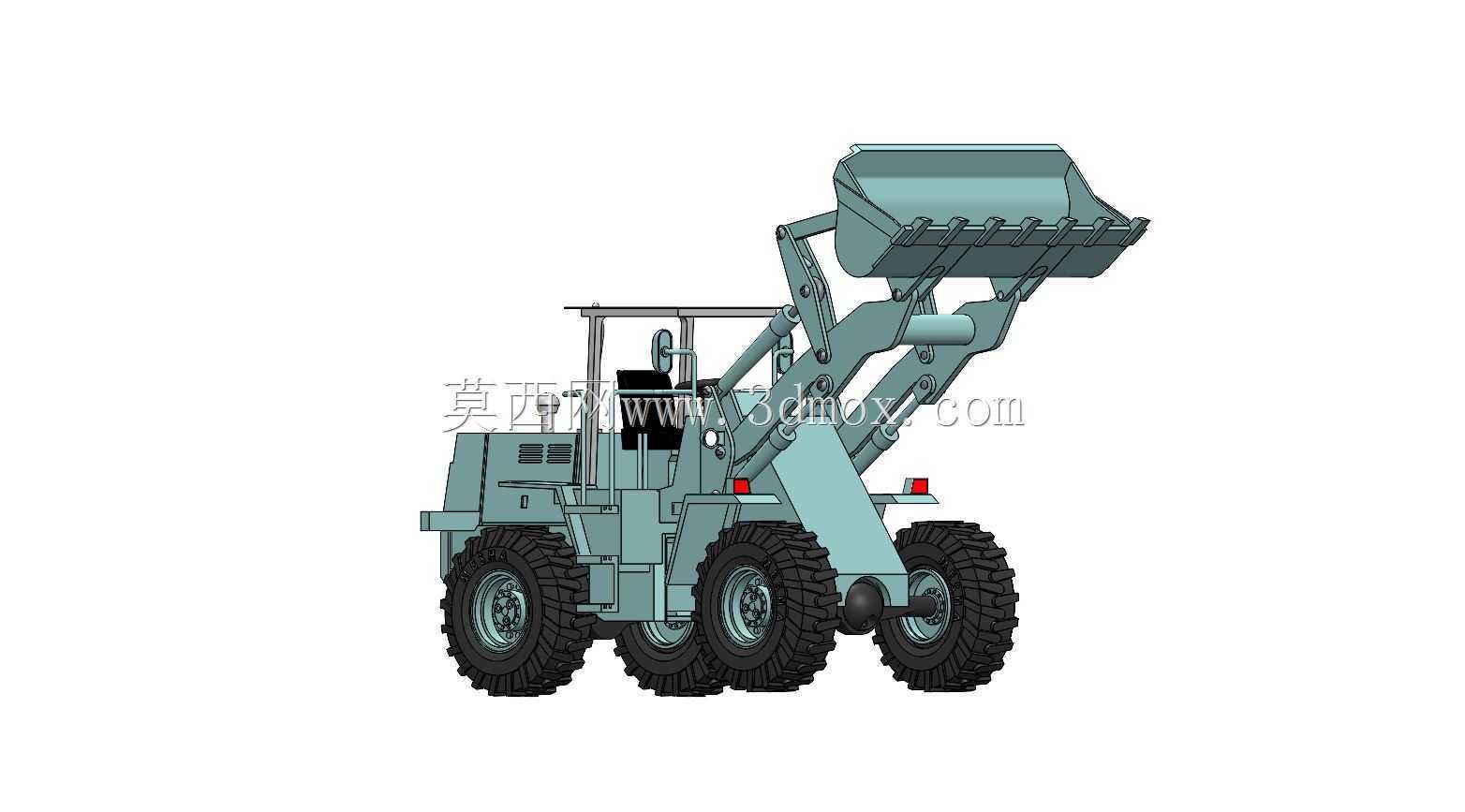

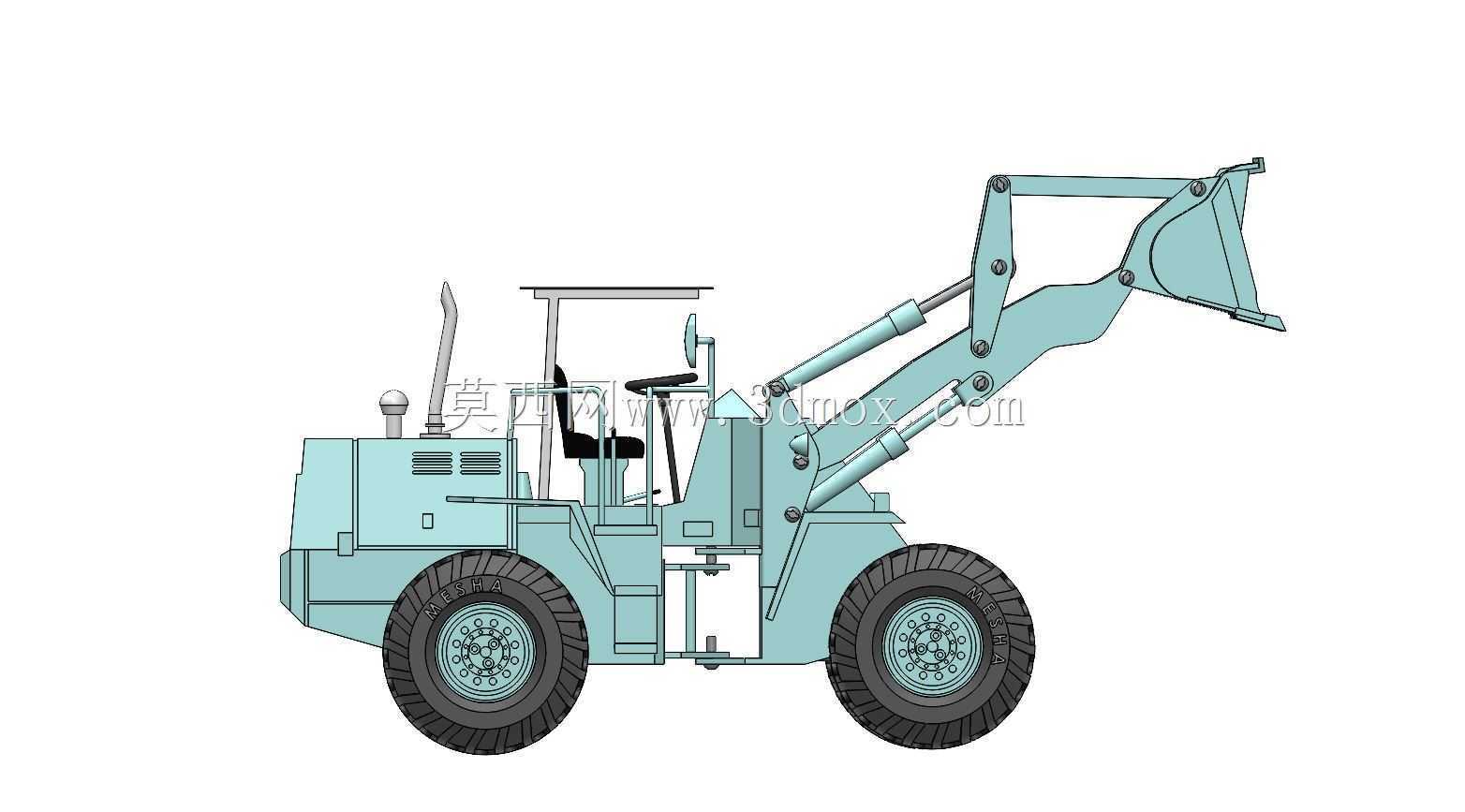

　　从设计逻辑来看，这套数模优先还原了工作装置的连杆机构匹配关系，铲斗的斗容、斗齿排布、切削板角度都按照常用的1.6方级通用铲斗参数做了还原，动臂的举升铰点、转斗油缸的安装位置经过运动仿真验证，能实现最大举升高度下的卸料角度不小于45度，地面收斗时不会出现铲斗后端碰擦前车架的干涉问题，动臂下降到最低位置时，铲斗切削板和地面的夹角保持在3到5度区间，刚好满足平整场地时的刮平作业需求，不会出现啃地或者留料坎的问题。前后车架的铰接点位置做了精准还原，转向角左右各能达到35度，配合差速器的轮间差速功能，最小转弯半径控制在6米以内，能适应狭窄堆场或者巷道内的作业需求，不会因为转向半径过大需要反复倒车调整。

　　行走系统部分，数模完整还原了四个驱动轮的轮辋结构、轮胎花纹层级，还有车桥和车架的连接支座，前桥作为驱动桥带差速锁结构，后桥通过摆动架和后车架连接，摆动角度能达到上下各11度，在非铺装路面行驶时能保证四个轮胎始终贴合地面，不会出现单轮悬空导致的驱动力流失问题，车桥和车架之间的减震块安装位置也做了明确预留，能直接匹配实际生产中的橡胶减震元件选型。液压系统的管路走向虽然做了适度简化，但所有油缸的安装铰点、缸筒行程、活塞杆直径都按照实际参数做了建模，动臂油缸的行程能保证动臂从最低位置举升到最高卸料位置的时间控制在6秒以内，转斗油缸的收斗时间控制在3秒以内，符合常规作业循环的效率要求，油缸和车架、动臂之间的连接销、防尘圈、锁板结构都有完整建模，没有省略连接细节。

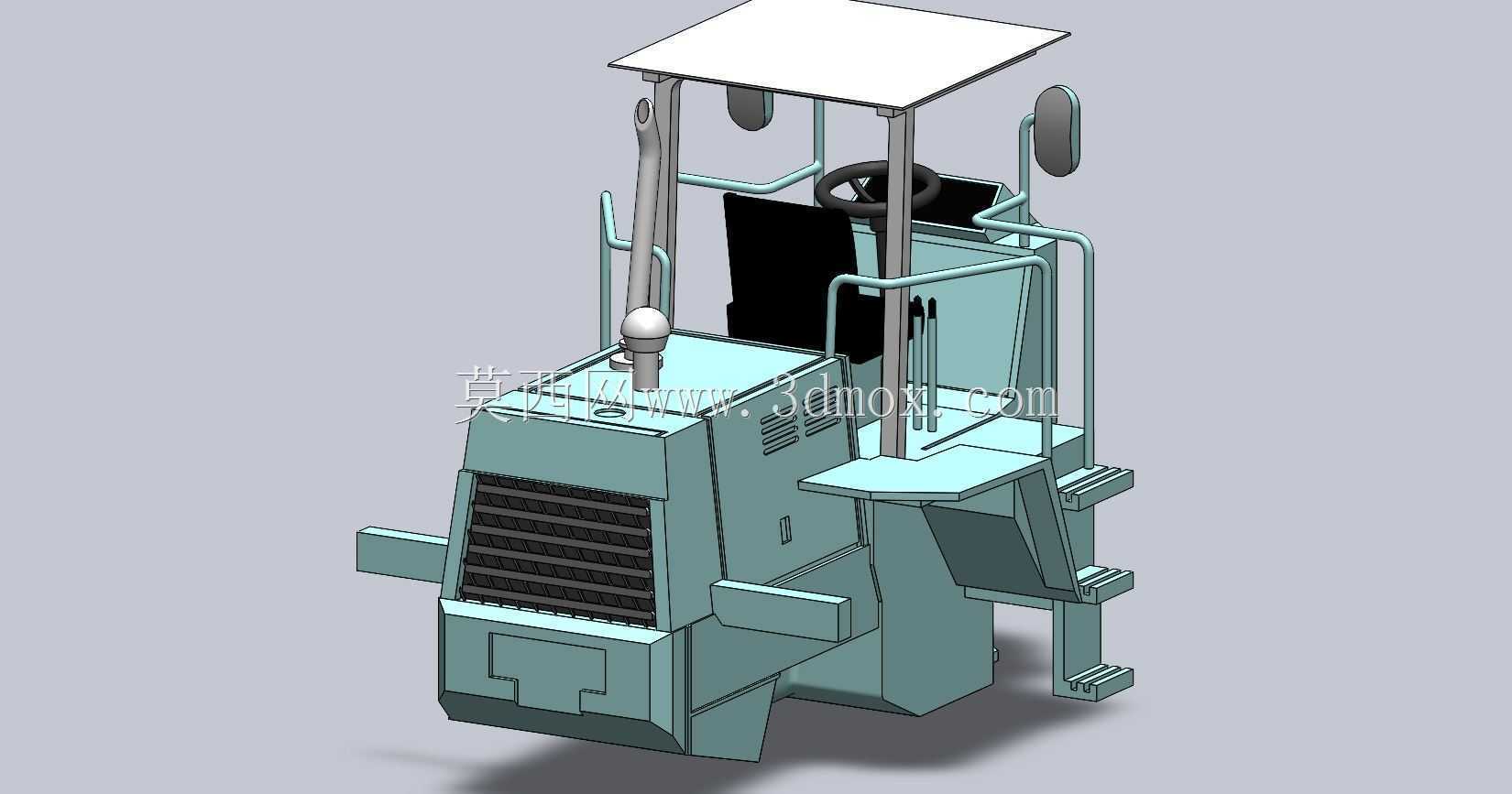

　　驾驶室部分做了框架式防护结构的还原，ROPS/FOPS防护框架的型材规格符合工程设备安全标准，驾驶室内的操纵杆、座椅、仪表盘安装位都做了预留，后机罩的开合铰链、检修口位置也按照实际维护需求做了设计，日常保养需要触及的机油滤芯、柴油滤芯、液压油滤芯位置，在机罩打开后都有足够的操作空间，不需要拆解额外结构就能完成保养作业。整机的外形尺寸按照实际样机参数控制，总长含铲斗在7.2米左右，总宽2.45米，总高到驾驶室顶部为3.1米，完全满足公路运输时的超限要求，不需要拆解部件就能直接通过平板车转运，各个部件的安装边界都做了干涉检查，比如转向时轮胎和前车架、挡泥板之间的最小间隙保持在120毫米以上，颠簸路面行驶时轮胎跳动不会碰擦车架结构，动臂举升过程中和驾驶室、机罩之间的安全间隙也预留了80毫米以上，不会因为制造误差或者结构变形出现运动干涉。

　　这套数模的结构拆分完全按照实际装配工艺做了层级划分，车身覆盖件、车架结构件、工作装置部件、传动系统部件、液压执行元件都能单独拆分导出，不管是做有限元分析时的网格划分，还是做虚拟装配的工艺模拟，都不需要额外做结构拆分处理，差速器内部的行星齿轮、半轴齿轮、十字轴结构也做了完整建模，能直接用于传动系统的运动仿真，验证不同工况下的齿轮啮合状态，对于刚接触工程机械设计的从业者来说，这套数模能直观展示轮式装载机从动力传递到工作装置动作的全套逻辑，避免了二维图纸上难以理解的空间装配关系问题，也能作为同类型设备改型设计的基础参考框架，减少从零开始建模的重复工作量。
