剖分式带座立式安装基座轴承结构

这类剖分式基座轴承在中小型传动设备里的应用场景非常广泛，从轻工输送线的辊筒支撑，到小型动力单元的转轴定位，再到非标自动化设备的传动轴系固定，都能看到这类结构的身影。它的核心用途是为旋转轴提供稳定的径向支撑，同时承担一定的轴向限位作用，相比一体式轴承座，它的拆装维护优势非常明显——不需要沿着轴端依次拆卸联轴器、传动轮等端侧部件，只需要松开上盖的紧固螺栓就能取出轴承内圈与轴组件，大幅降低设备运维的拆装工作量，尤其适合安装空间紧凑、轴上预装零件较多的传动场景。

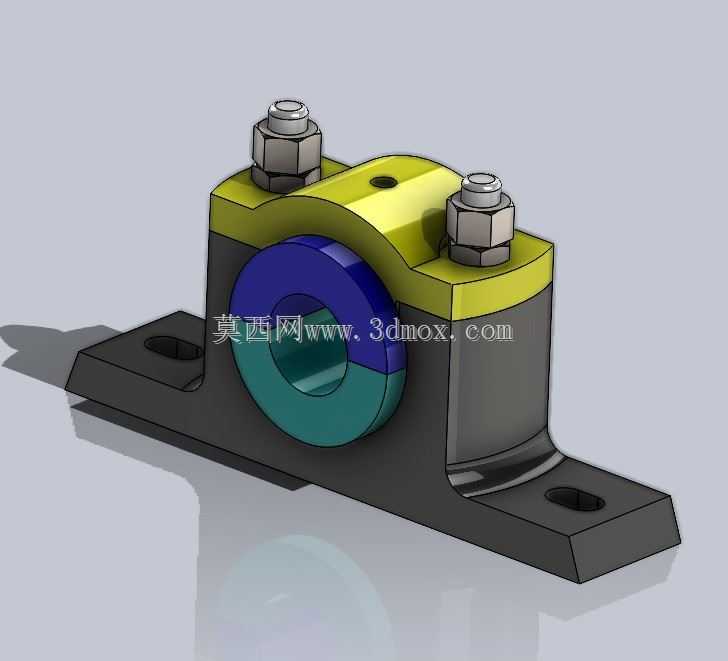

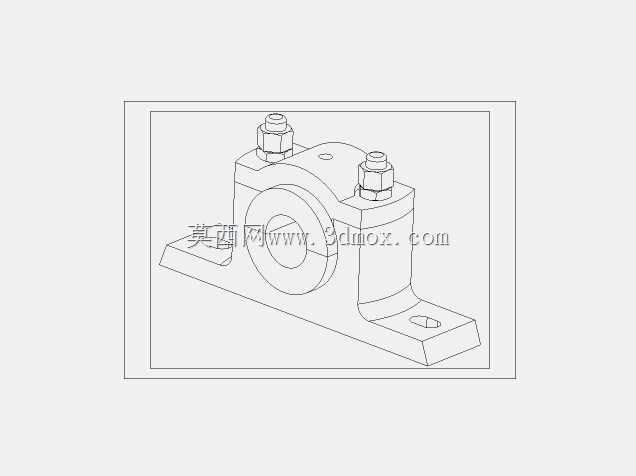

从功能特性来看，这款基座轴承采用上下剖分的座体结构，下半部分的底座为一体式铸造成型，两侧延伸出带安装长孔的固定支脚，长孔设计可以补偿安装面的孔位加工误差，安装时可以在一定范围内调整轴系的中心距，降低对安装基座的加工精度要求。上盖与底座通过两颗六角头螺栓配螺母实现锁紧，螺栓预紧后可以将轴承外圈牢牢压合在座体的半圆型安装槽内，避免轴承外圈在运转过程中出现跟转、窜动的问题。座体中间的轴承安装位可以适配标准外圈尺寸的深沟球轴承或者调心球轴承，用户可以根据实际载荷、转速需求选配对应规格的轴承内组件，适配性较强。

设计思路上，这款结构优先考虑了安装维护的便捷性与支撑刚性的平衡。底座的支脚采用下沉式安装面设计，螺栓锁紧后螺栓头不会突出支脚底面，保证座体安装后与安装基面完全贴合，避免出现安装翘曲导致的轴系同轴度偏差。座体的半圆安装槽与轴承外圈的配合公差选用过渡配合，既保证轴承外圈不会在座内滑动，又不会因为过盈量过大导致装配困难。上盖顶部预留了一个小型注油孔位，可以在不拆解座体的情况下向轴承内部补充润滑脂，延长轴承的维护周期，适合长期连续运转的工况。

从安装边界与尺寸逻辑来看，底座两支脚的安装孔中心距是选型时的核心安装参数，直接决定了安装基座上的螺纹孔加工位置，支脚的厚度决定了座体的垂直安装高度，也就是轴中心到安装基面的中心高，这个参数需要和传动系统中其他部件的中心高匹配，避免出现轴系不同心导致的附加载荷。轴承内孔的直径是适配转轴的核心尺寸，需要根据转轴的轴径选配对应规格的轴承，上盖锁紧螺栓的规格决定了座体可提供的锁紧力上限，选型时需要根据轴承所受的径向载荷核算螺栓的预紧力是否足够，避免运转过程中上盖松动。整体结构的外形轮廓没有多余的突出结构，安装后占用的横向与纵向空间都比较紧凑，适合在空间受限的设备内部安装使用。

在实际工程应用中，这类基座轴承通常需要搭配对应的密封件使用，在多粉尘、有喷淋的工况下，可以在轴承两侧加装毡圈油封或者橡胶密封圈，避免外界的粉尘、水汽进入轴承内部破坏润滑脂结构，延长轴承的使用寿命。安装时需要先将轴承内圈加热装配到转轴的对应轴颈位置，待冷却固定后再将轴承外圈放入底座的半圆槽内，扣合上盖后按照对角线顺序逐步拧紧两颗锁紧螺栓，保证上盖与底座的结合面完全贴合，不要出现单侧间隙过大的问题，最后再通过支脚的安装孔将整个座体固定到设备的安装基座上，固定时可以使用定位销对座体进行二次定位，避免长期运转过程中座体出现移位。
