手动式钣金折弯加工设备结构设计

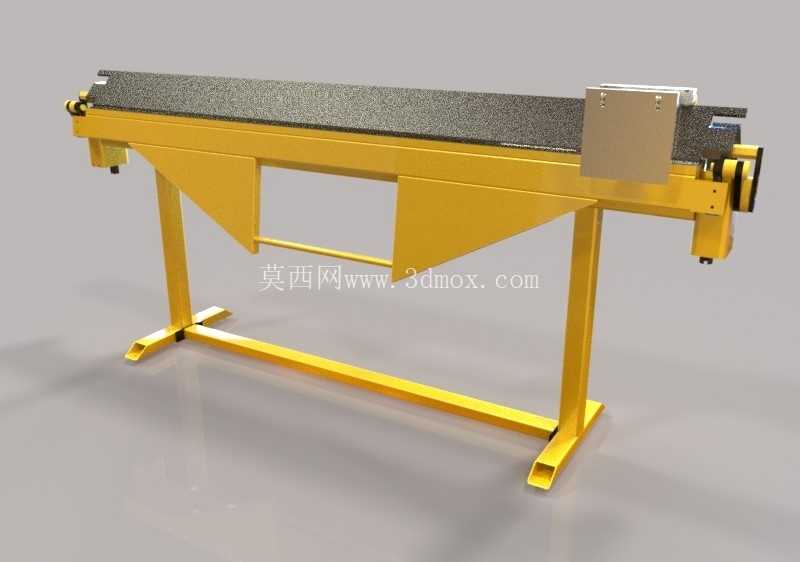

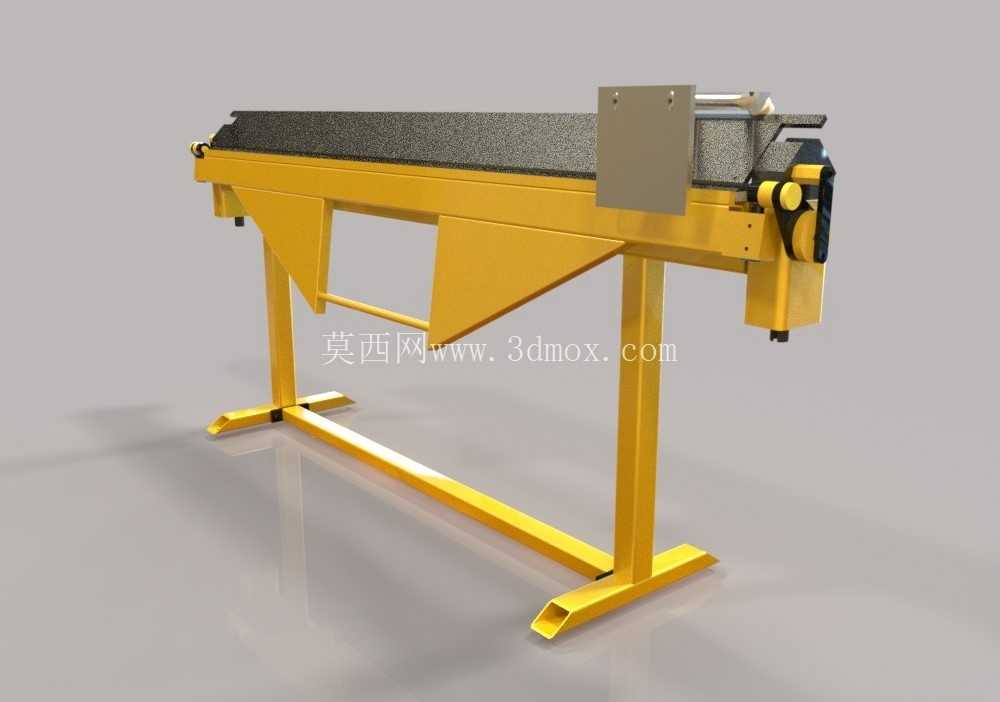

这款手动折弯设备主要面向小型钣金加工场景，适配0.5-2mm厚度的冷轧钢板、铝板、镀锌板等常见金属薄板的直线折弯作业，在广告标识制作、通风管道加工、小型五金件生产、机箱壳体试制等场景中应用广泛，相比大型数控折弯机，它不需要外接动力源，对车间场地的供电、占地要求极低，适合小批量定制加工、现场修配作业以及小型加工门店的日常生产使用。设备整体采用落地式龙门支撑结构，底部的两个支脚采用外翻式落地设计，每个支脚底部预留了地脚螺栓安装孔，可直接固定在水泥地面或者钢制工作台面上，避免折弯作业时设备出现翘头、移位的问题，整机的安装占地长度约2.5米，宽度约0.8米，操作侧预留了不小于1米的操作空间即可满足上下料、扳动折弯手柄的作业需求，不需要额外预留设备维护的大型通道，空间适配性很强。上梁部分采用整体式焊接箱型结构，折弯工作面经过铣削加工，平面度控制在0.1mm/米以内，保证折弯时板材的定位精度，避免出现折弯线歪斜、角度不均的问题；上压料机构采用偏心轮锁紧结构，操作端设置在设备右侧，扳动手柄即可快速完成压料与松料动作，压料力可通过偏心轮的偏心量调整，针对不同厚度的板材可以适配不同的压紧力，避免薄料被压出压痕、厚料压不紧出现窜动的问题。折弯翻板与上梁的铰接部位采用长条形通长铰链，铰链轴经过调质处理，表面硬度达到HRC28-32，耐磨性能优异，长期使用也不会出现轴套磨损导致的折弯间隙变大问题；翻板的折弯刃口做了R0.5的圆角处理，折弯时不会在板材表面留下明显的压痕，针对不同折弯半径的需求，也可以更换不同圆角的折弯刃口附件，适配不同的工艺要求。两侧的三角形加强筋直接焊接在立柱与上梁之间，抵消折弯作业时上梁受到的反向弯矩，避免长期使用后上梁出现中部下挠的变形问题，保证整根折弯长度上的压力均匀一致，折出来的工件直线度不会出现中间角度偏大、两端角度偏小的偏差。右侧的操作手柄采用力臂加长设计，利用杠杆原理降低操作时的施力大小，普通操作人员单手即可完成折弯动作，手柄上套有防滑橡胶套，长时间操作也不容易出现打滑的问题；手柄旁设置了角度限位块，可以根据折弯需求调整限位位置，实现常用角度的快速定位，不需要每次折弯都用量具测量角度，大幅提升批量加工时的作业效率。设备的整体涂装采用工业黄作为主体颜色，运动部位做了黑色警示标识，符合车间设备的安全涂装规范，焊接部位全部做了打磨去焊渣处理，表面没有尖锐的毛刺、飞边，避免操作人员上下料时被划伤。从建模细节来看，所有的连接螺栓、铰接轴、加强筋都做了1:1的还原，没有省略工艺结构，不管是用来做设备结构参考、工装设计借鉴，还是用来做加工前的结构干涉检查，都能直接对应实际加工的装配需求，不会出现建模结构和实际加工脱节的问题。在实际使用中，这款设备可以完成0-135度范围的任意角度折弯，针对常见的90度直角折弯、45度压边、U型槽折弯都能很好地适配，不需要复杂的模具更换，调整压料间隙和角度限位即可快速切换加工工序，对于小批量多品种的钣金加工场景来说，实用性远高于大型数控设备，而且设备本身的维护成本极低，只需要定期给铰接轴加注润滑脂，检查螺栓紧固情况即可，没有复杂的液压、电气系统，故障率极低，适合没有专业设备维护人员的小型加工场所使用。
