激光切管设备用气动卡盘结构设计

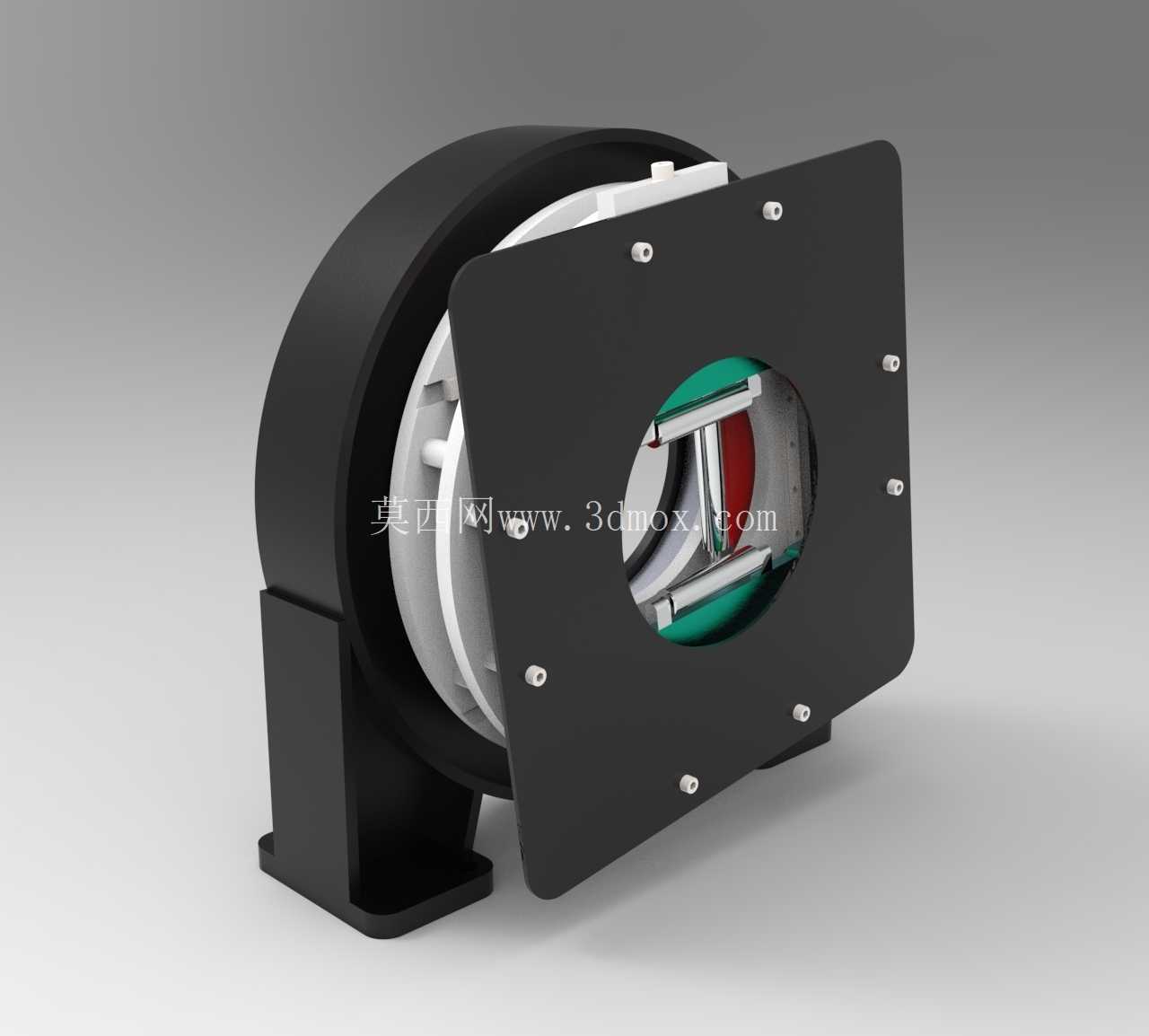

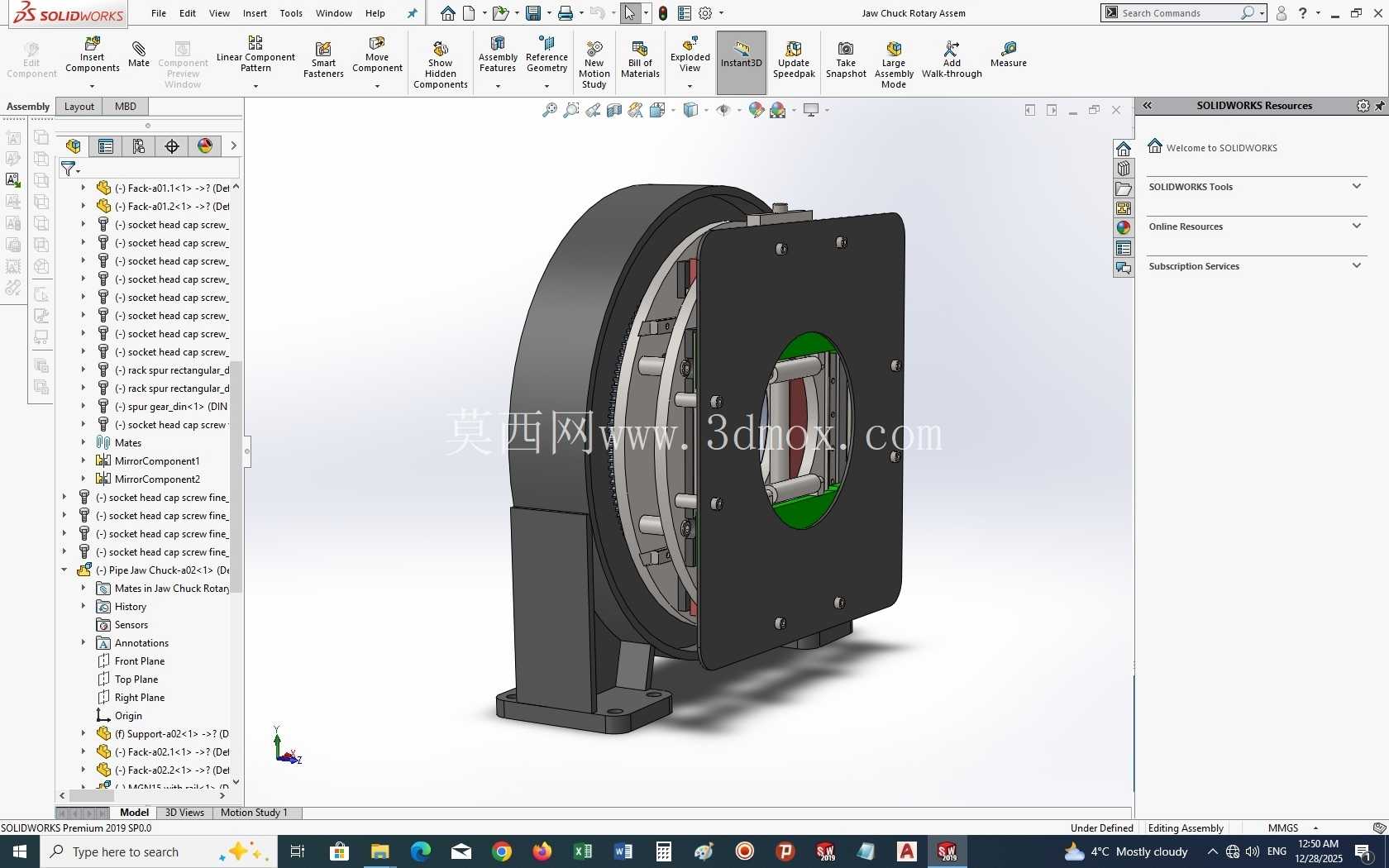

在管材激光切割加工产线中，管材的装夹定位精度直接决定了切口质量、加工节拍与材料利用率，这款卡盘正是针对中小管径金属管材激光切割工序开发的专用装夹部件，适配目前市面上主流的平板+管材一体激光切割机、专用全自动激光切管机的进给端装夹工位。从实际加工场景来看，激光切管工序需要卡盘在带动管材做周向旋转的同时，配合进给轴完成轴向送进，过程中既要保证夹持力足够抵消切割头吹气反力、管材自身旋转离心力，又要避免夹持力过大造成薄壁圆管、异型管的管壁压溃变形，同时还要兼容圆管、方管、矩形管等多种截面型材的装夹需求，减少换型调整的辅助时间。这款卡盘的整体结构采用后置驱动+前置法兰安装的布局，主体回转部分做了轻量化的中空设计，中空通径可以覆盖常规加工范围内的最大管径，长管材加工时可以直接从卡盘中心穿过，不需要额外做管材悬臂支撑的冗余设计，也能避免长管送进时的干涉问题。前端的安装法兰做了标准化的安装孔位布局，孔位公差按照IT7级精度加工，和设备床身的安装座配合时可以保证回转中心和设备进给轴线的同轴度控制在0.02mm以内，从安装根源上降低管材旋转时的径向跳动，避免切割时出现坡口不均、尺寸超差的问题。夹持机构采用三爪同步定心的结构设计，三个卡爪沿圆周方向120度均匀分布，内部通过盘形齿轮带动三个卡爪做同步径向移动，定心精度可以控制在0.015mm以内，不需要每次装夹后重新找正管材中心，能大幅缩短单件装夹的辅助时间。卡爪的夹持面做了可更换的镶块设计，针对不同壁厚、不同材质的管材，可以更换带齿防滑镶块、软质铜镶块或者V型异型镶块：加工厚壁碳钢管时用带齿镶块可以增大摩擦力，避免大扭矩旋转时管材打滑；加工薄壁不锈钢管、铝管时换用铜质软镶块，能避免夹持面压伤管材外壁留下夹痕；加工方管、矩形管时更换对应型面的镶块，就能保证异型管的夹持贴合度，避免装夹变形。驱动部分集成在卡盘的后置腔体内，采用气动驱动的方式，相比传统液压卡盘，气动驱动的响应速度更快，夹爪开合行程的动作时间可以控制在0.5秒以内，适配自动化产线的快节拍加工需求，同时气动系统不需要配套液压站、回油管路，不会出现液压油泄漏污染管材或者切割工作台的问题，日常维护只需要定期检查气源干燥度、给气动元件加注润滑脂即可，维护成本更低。卡盘的回转支撑部分采用配对的角接触球轴承结构，能同时承受径向切削力和轴向进给的反力，长时间高速旋转时的温升控制在15摄氏度以内，不会因为热胀冷缩造成回转精度漂移，最高适配的旋转转速可以满足高速激光切割时的坡口加工、相贯线切割的转速要求。从安装边界来看，卡盘的底部带有一体化的铸造安装支座，支座的底面做了铣平加工，安装时直接和设备床身的安装基准面贴合，通过螺栓锁紧即可，不需要额外加工过渡连接座；整体的轴向长度控制在紧凑范围内，不会占用过多的床身轴向安装空间，给切割工位、尾座顶紧机构留出足够的行程余量。实际应用中，这款卡盘可以适配从直径10mm的小管到220mm的大管径管材装夹，夹持力可以通过气源压力在0.3-0.8MPa范围内无级调节，加工薄管时调低气压避免压变形，加工厚壁管重切削时调高气压保证夹持可靠性，覆盖了五金加工、家具管材、健身器材、汽车管路等行业的绝大多数激光切管加工需求。结构设计时还做了防切削粉尘的密封设计，卡爪的移动缝隙、回转腔体的接缝处都加装了防尘密封圈，能阻挡激光切割产生的金属粉尘、焊渣进入卡盘内部的传动机构，避免粉尘磨损齿轮、导轨面，延长卡盘的无故障运行时间，减少车间日常维护的工作量。
