移动式手动液压起重吊运小吊车结构

这款移动式手动液压起重设备，常被车间维修、五金加工、汽配拆装场景用来完成小吨位重物的近距离移位与吊装作业，区别于固定安装的天车、悬臂吊，它不需要预埋基础、不占用固定工位空间，底部四个带刹车的脚轮可以让设备顺着车间硬化地面灵活推行，遇到需要调整吊装点位的场景，单人就能完成设备移位，适配机加工车间工件转序、设备维修时零部件拆装抬升、仓储区域重型货品的短距离挪运等零散起重需求，弥补了大型起重设备覆盖不到的工位间隙作业空白。

从功能实现逻辑来看，设备核心起升动力来自集成在立柱旁的手动液压柱塞泵，操作侧的压杆可以通过手动往复按压驱动液压油缸顶升，带动铰接的吊臂绕立柱上端的铰点做俯仰动作，以此实现吊钩端的垂直起升，油缸上集成的卸荷阀可以通过旋钮缓慢松开，控制吊臂带着重物平稳下降，避免重物下坠带来的冲击风险；吊臂末端的吊钩带防脱卡扣，挂接吊装带、卸扣时可以防止吊索意外滑脱，吊臂采用多段铰接的结构设计，可根据吊装距离调整伸出段的固定位置，不同伸出长度对应不同的额定起重量，伸臂越长额定载荷越小，符合杠杆受力的力学逻辑，能在作业半径与载荷能力之间做灵活匹配。

结构设计上，底部采用H型分体式支腿结构，两条纵向支腿向吊臂伸出方向延伸，作业时支腿可以撑在重物两侧的地面上，让设备整体重心始终落在支腿围成的支撑面内部，避免吊装时发生侧翻；支腿采用矩形钢管焊接成型，兼顾结构刚性与自身重量控制，不会因为设备过重导致推行费力。立柱采用厚壁方管焊接结构，作为吊臂、液压油缸、操作机构的安装基体，所有铰接位置都加装了耐磨衬套，减少反复俯仰动作带来的铰接孔磨损，延长设备的维护周期。操作侧的压杆做了防滑滚花处理，按压时不容易脱手，压杆的铰接位置做了行程限位，避免按压超程损坏液压泵结构。

安装与使用边界方面，这款设备不需要额外做地基固定，到货后只需要将脚轮安装到支腿底部的安装座上，检查液压油位、铰接点润滑情况就可以投入使用，整体外形宽度控制在常规车间通道的通行宽度以内，可以顺利通过1米宽的车间人行通道，吊臂收回状态下的整体长度不会占用过多存放空间，闲置时可以推到车间角落存放，不会阻断车间通行通道。作业时需要注意将支腿完全展开，脚轮刹车锁定后再进行起吊操作，避免受力时设备移位；液压系统的溢流阀在出厂时已经做了压力调定，日常使用不要随意调高溢流压力，避免超载作业损坏结构件或者引发安全事故。日常维护只需要定期检查铰接点的润滑情况、液压油位是否在刻度范围内、脚轮转动是否顺畅，不需要复杂的维保流程，适合没有专业维保人员的小型加工车间使用。

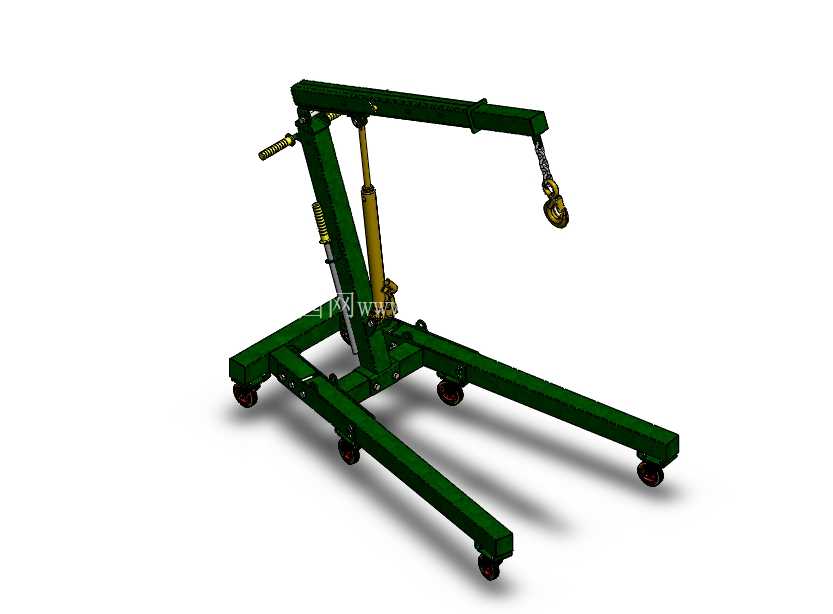

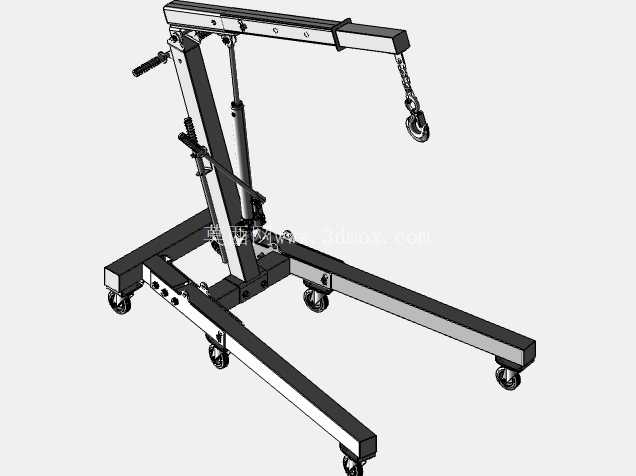

从三维建模的角度来看，这个模型完整还原了设备的所有运动副关系，吊臂的俯仰铰接、液压油缸的伸缩行程、脚轮的转动自由度都做了准确还原，结构件之间的焊缝、安装孔位、紧固件位置都按照实际加工逻辑做了建模处理，没有出现结构干涉的问题，可以作为同类小型起重设备设计的参考样本，也可以用于车间布局规划时的设备占位模型，帮助规划人员准确评估设备的通行、作业所需空间，提前规避工位布局时的空间冲突问题。
