立式带长杆滚筒式工业换热装置结构

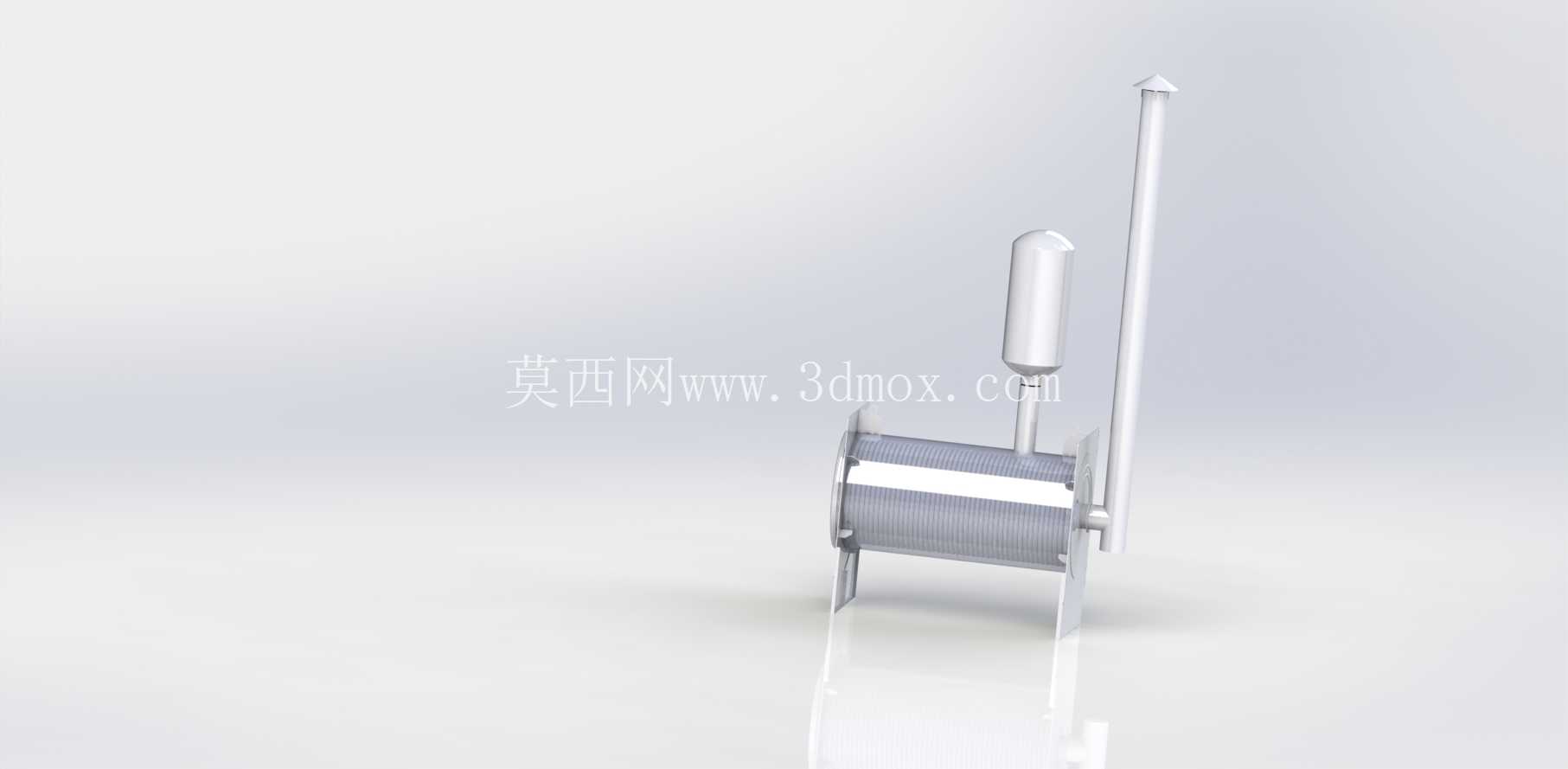

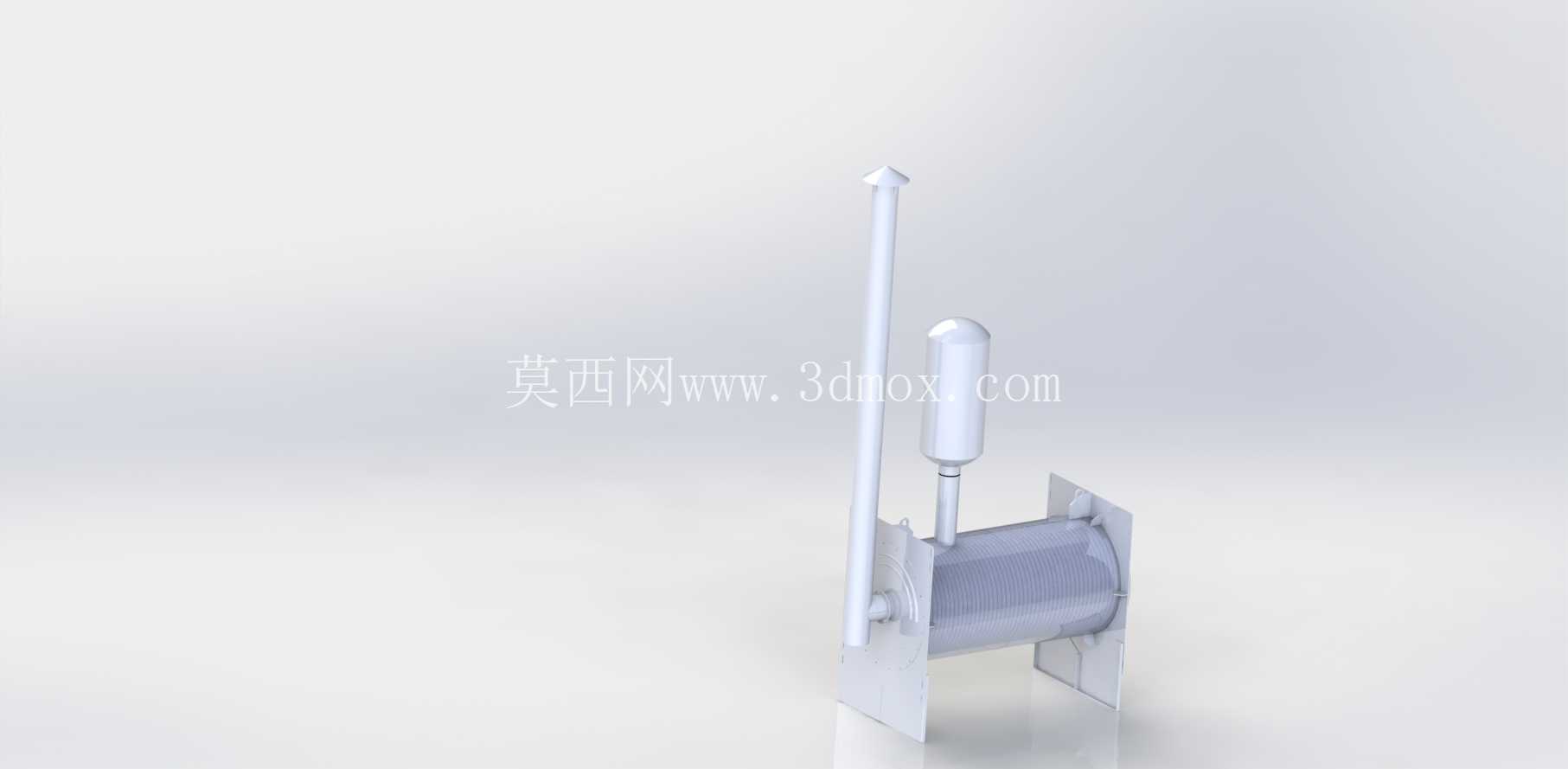

在中小规模流体换热、介质暂存伴热的工业场景里，这类带立式长杆的滚筒式罐体结构，常被集成在分布式供热管线、小型化工介质循环单元、车间余热回收支路中，承担介质缓冲、热量交换、流道稳压的实际作用，区别于大型列管换热器的集中式布局，该结构更适配安装空间局促、管线分支多、单支路处理量不大的现场工况，无需额外搭建大型设备基础，依托自身支脚即可完成落地固定。从结构功能拆分来看，主体卧式滚筒段是核心的介质容纳与换热区域，筒身外壁做了等距环向加强筋设计，一方面提升薄壁筒体的承压能力，避免内部介质压力波动带来的筒身形变，另一方面筋条之间的凹槽可以预留伴热带、保温层的缠绕空间，减少保温材料安装后的滑脱风险；筒身两端采用平盖式封板结构，封板与筒身通过满焊连接，封板上预留的接口可对接进出介质管线，其中一侧封板延伸出的短轴结构，可作为筒身旋转支撑的连接位，适配需要定期转动筒身来清理内部结垢、混合内部介质的特殊工况。筒体上方垂直设置的细长杆组件，并非单一的吊装结构，其内部集成了温度探测探杆、溢流排气通道、液位检测浮球的导向通道，探杆一直延伸到筒体内部中下位置，可实时采集筒内介质的核心温度数据，避免靠近筒壁位置的测温偏差；长杆顶端的锥形封头结构，既可以作为吊装时的吊点对位结构，也能防止户外安装时雨水、灰尘顺着杆体缝隙进入筒体内部，长杆旁侧的粗短立式罐体，是配套的安全泄压与气液分离腔，当筒内介质因温度升高产生汽化、压力超过阈值时，汽化介质会通过连通管进入该粗短腔体，完成气液分离后，气体通过顶部的泄压结构排出，冷凝后的液体重新回流到主筒体内，避免介质随泄压过程流失。底部的两个L型支撑脚，采用折弯钢板焊接成型，支撑脚的水平段预留了长条形安装孔，可适配现场安装基础的螺栓孔位偏差，不需要在安装时重新打孔调整，支撑脚与筒体的连接位置做了三角加强筋焊接，可承受满液状态下筒体的全部重量，同时抵消管线对接时产生的侧向推力，避免长期运行后支撑脚出现形变、筒体偏移的问题。在三维建模过程中，这类结构的设计需要优先确认安装边界：筒体的总长度要匹配现场管线的对接间距，避免安装时出现管线强行对位产生的装配应力；立式长杆的总高度要满足上方预留检修空间的要求，确保后期更换探杆、清理泄压腔时不需要拆除周边管线；支撑脚的跨距要根据现场基础的承重梁位置调整，保证设备重量全部落在承重结构上，不会出现基础局部受压过大的问题。建模时需要注意筒身环向筋条的间距一致性，筋条与筒身的焊接位置要预留焊接收缩余量，避免实际加工时因焊接变形导致筒身圆度超差；长杆与主筒体的连接位置要做圆弧过渡处理，减少应力集中，避免设备长期受振动影响出现焊缝开裂的问题；粗短泄压腔与主筒体的连通管位置，要设置在筒体的气相空间区域，避免正常运行时液态介质直接进入泄压腔，影响泄压功能的可靠性。从实际应用反馈来看，这类结构在食品加工车间的糖浆保温输送、小型化工装置的溶剂预热、采暖系统的分支路稳压换热场景中适配性较好，整体结构没有复杂的运动部件，后期维护只需要定期清理探杆表面的结垢、检查泄压腔的密封性能即可，运维成本远低于同处理量的复杂换热设备；建模时如果需要做工程仿真，可重点关注支撑脚与筒体连接位置的应力分布、长杆在风载或管线振动下的形变量，确保结构在满负载、极端工况下的运行稳定性。
