可调节尺寸四面板框架结构设计

　　日常做非标设备外围护、工位物料承托框架的时候，经常会遇到现场安装边界不统一、后期需要调整内部容纳空间的需求，这款四面板组合的框架结构，就是针对这类场景做的可编辑参数化设计。从实际落地的场景来看，这类框架既可以用作小型生产工位的物料暂存架，搭配透明面板后也能作为设备的安全防护外罩，甚至在展会临时展架、车间内部工具分类存放柜的搭建中都能适配，不需要额外开模做定制型材切割，只要根据现场实测的安装边界调整对应面板的尺寸参数，就能快速生成适配的加工图纸。

　　整个结构采用四块独立面板拼接组装的思路，没有复杂的异形折弯件，所有板材都可以通过常规的激光切割、折弯工序完成加工，不需要投入特殊工装，小批量制作的时候加工成本控制优势很明显。每块面板的连接位置都预留了标准的安装孔位，拼接时不需要做现场配钻，只要对应孔位拧紧紧固件就能完成组装，现场安装的效率比焊接式框架提升至少40%，而且后期如果需要调整框架的内部容纳尺寸，只需要更换对应位置的面板，不需要整体拆解报废，维护改造成本很低。

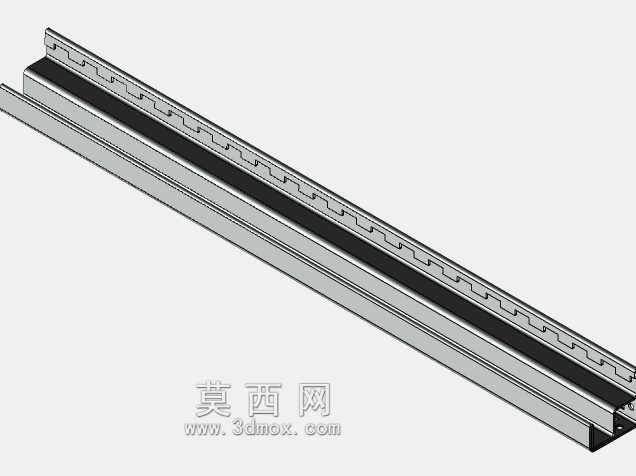

　　设计的时候特意规避了传统框架需要额外焊接加强筋的问题，每块面板自身通过折边工艺做了结构加强，折边的宽度根据面板的整体高度做了匹配，当面板高度在600mm以内时，折边宽度设置为20mm就能满足常规承载下的刚度要求，不会出现面板中部鼓胀变形的问题；如果需要承载更大的重量，只需要在参数里调整折边宽度、增加板材厚度，不需要改动整体的拼接逻辑。框架的四个角位做了圆弧过渡处理，避免安装和使用过程中尖锐边角划伤操作人员，符合车间生产的安全规范要求。

　　从安装边界的适配性来看，这款框架的参数化模型支持单块面板的长、宽尺寸独立调整，不会因为调整某一个方向的尺寸导致其他连接位置的特征错位，比如现场安装位置的宽度受限，只需要调整前后两块面板的宽度参数，左右面板的连接孔位会自动跟随匹配，不需要设计人员重新绘制孔位、核对装配关系。常规状态下默认的框架尺寸适配多数小型设备的外罩需求，内部净空间可以容纳常规的电气控制组件、小型动力头或者分层存放的物料盒，面板上可以根据实际需求预留观察窗、操作口、走线孔的位置，所有预留特征都做了参数化关联，调整位置的时候不会出现特征丢失、壁厚错误的问题。

　　实际使用中，这类框架的面板材质选择范围很广，采用冷轧钢板喷涂可以用作设备防护外罩，采用亚克力板、透明PC板可以做成可视化的防护隔断，采用铝合金板材则能满足轻量化、防锈蚀的使用场景，不管是干燥的装配车间，还是有一定湿度的打磨、清洗工位，只要更换对应材质的面板参数，就能快速生成对应材质的加工图纸。拼接位置的紧固件采用标准的内六角螺栓，所有安装孔位都做了沉头处理，组装完成后螺栓头不会突出面板表面，整体外观平整，不会出现勾挂衣物、积尘难清理的问题。

　　很多设计人员做这类框架的时候容易忽略后期的维护拆卸需求，这款结构在设计时特意将所有连接位置都设置在框架内侧，从外侧看不到连接紧固件，整体外观一致性更好，而且拆卸的时候只需要从内侧拧下螺栓就能完成单块面板的更换，不需要把整个框架从安装位置拆下来，比如某一块面板被工件撞变形，只需要拆开对应位置的紧固件更换新面板，十分钟就能完成维修，不会长时间占用生产时间。框架的底部预留了可调脚轮或者固定支撑脚的安装孔位，用户可以根据实际使用需求选择安装移动脚轮方便移位，或者安装固定支撑脚保证放置稳定性，孔位采用通用的标准安装尺寸，市面上常规的脚轮、支撑脚都能直接适配，不需要额外做转接件。
