配电盘配套方形外置空气过滤装置

　　在低压配电柜体、SMDB终端配电单元这类长期处于半封闭运行状态的电气设备场景中，通风散热与内部洁净度的平衡一直是结构设计阶段需要重点考量的环节。这类设备内部排布了大量断路器、接线端子、母排等电气元件，运行过程中会持续产生热量，若完全做密封处理，内部积热无法及时散出会导致元件温升超标，缩短使用寿命甚至触发过热保护；但如果直接开设无防护的通风口，外界环境中的粉尘、纤维碎屑、浮尘会随着空气对流进入柜体内部，堆积在元件触点、母排连接位置，轻则造成接触电阻增大、散热效率下降，重则引发绝缘击穿、短路打火等故障。这款外置式空气过滤结构，就是针对这类配电类设备的通风防护需求设计的配套部件。

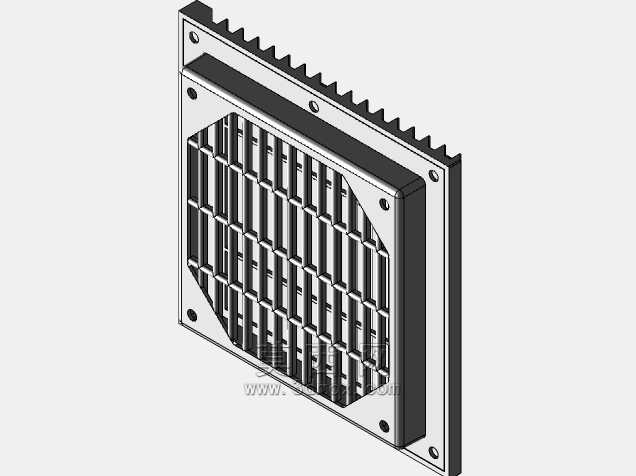

　　从实际安装适配的角度看，该过滤件采用148×148的正方形外部轮廓尺寸，这个尺寸设定刚好匹配市面主流低压配电柜、SMDB箱体侧壁预留的标准通风开孔尺寸，安装时不需要对原有柜体的开孔做二次扩孔或裁切，直接通过侧边的固定点位就能完成装配，适配性较强。作为外置安装的部件，其结构设计上做了分层处理，外层为带格栅的防护面，能够阻挡大体积的杂物、虫鼠接触内部滤材，中间层为过滤介质层，可对随空气流入的细微粉尘做有效拦截，内层为与柜体通风口对接的导流结构，让经过滤后的洁净空气能够顺畅进入柜体内部的散热通道，不会因为加装过滤装置造成通风阻力过大，影响整体散热效率。

　　在设计思路上，这款过滤装置没有采用复杂的快拆卡扣或者额外的密封胶条结构，而是采用了平实的贴合式安装逻辑，因为配电类设备的安装场景多为工业厂房、楼宇配电间这类相对稳定的环境，滤材的更换周期较长，不需要过于频繁的拆装操作，简化的结构一方面能够降低部件本身的制造成本，另一方面也减少了活动结构带来的松动、密封失效隐患。其外轮廓做了小尺寸的圆角过渡，避免安装和后期维护过程中尖锐边角划伤操作人员，同时方正的外形也能和柜体的方正外观保持视觉上的协调性，不会因为加装外置部件显得突兀。

　　从功能实现的层面看，该过滤装置的核心作用是在保障柜体通风散热通路顺畅的前提下，隔绝外界环境中的固体杂质进入柜体内部，维持柜内电气元件运行环境的洁净度。不同于工艺管路中使用的压力式过滤器，这类通风用的空气过滤件不需要承受管路压力，因此整体结构采用轻量化的设计，壁厚控制在合理范围内，既保证安装后的结构强度，不会因为日常的轻微磕碰出现变形破损，也不会过多增加柜体侧壁的承重负担。在实际选型应用中，这类方形外置过滤器也可根据使用场景的粉尘浓度，匹配不同过滤精度的滤材，比如在普通写字楼配电间使用时可选用初效滤材，在多粉尘的生产车间配电场景下可更换稍高精度的滤材，而外部的固定安装结构不需要做任何改动，具备一定的场景适配灵活性。

　　在三维建模过程中，该结构的尺寸标注完全围绕实际安装边界设定，148×148的外轮廓尺寸是安装时需要预留的最小空间尺寸，安装面的固定孔位间距、滤层的安装槽位尺寸都做了精准的还原，能够直接导入到配电柜体的整体装配模型中做干涉检查，验证安装后是否会与柜内的元件、走线槽产生位置冲突，也可直接用于该过滤部件的生产开模参考，不需要再做额外的尺寸测绘调整。
