室内面板连接用平开式铰链结构设计

　　做室内机电设备、装饰面板安装的结构设计时，很多工程师容易在铰链选型上踩坑，要么选的铰链开合阻尼不对，面板开合晃荡，要么安装孔位和面板、安装基座的预留位对不上，现场扩孔既耽误工期又影响外观，还有的铰链转动副间隙控制不好，用久了出现面板下垂、闭合错位的问题，这款针对室内面板场景设计的铰链，就是从实际安装痛点出发做的结构优化。

　　先从实际应用场景说，这类铰链主要用在室内各类需要经常开合检修的面板部位，比如电气控制柜的内嵌检修门、墙面装饰预留的设备检修口面板、室内弱电箱的盖板、办公家具内嵌的设备舱面板，还有商用空间墙面的消防设施隐藏面板，这些场景的共同特点是，面板本身重量不大，大多是1-5kg的冷轧钢板、密度板或者亚克力材质，不需要重型承重铰链，但对开合的顺畅度、闭合后的贴合度、安装后的外观整洁度要求很高，毕竟都在室内可视区域，不能出现外露的大缝隙或者突兀的安装结构。

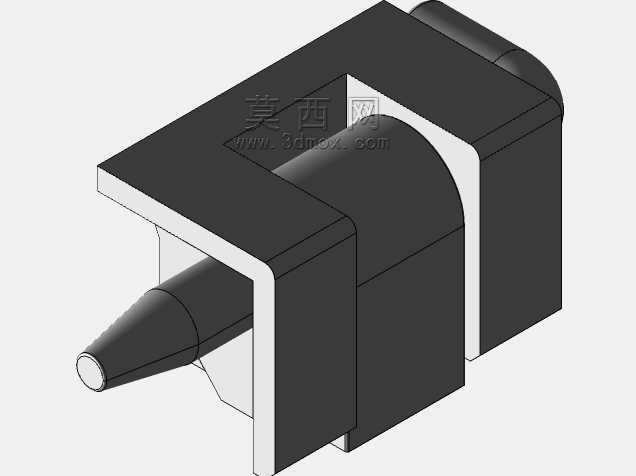

　　从功能特性上看，这款铰链采用的是单轴转动结构，转动副做了衬套减摩设计，开合过程中没有金属摩擦的异响，转动角度可以达到110度，完全满足日常检修操作的空间需求，不会出现开门角度不够，手伸进去操作设备被面板挡住的情况。铰链的两个页片分别做了沉头安装孔设计，安装后螺丝头完全沉入页片平面，不会突出刮蹭面板或者安装基面，闭合状态下两个页片的贴合面做了0.1mm的错位公差控制，闭合后页片之间没有明显缝隙，不会积灰也不会因为缝隙存在出现开合卡滞。和普通外露式合页不同，这款铰链的页片边缘做了圆角钝化处理，没有尖锐的冲切毛边，安装的时候不会划伤施工人员的手，也不会在面板开合过程中刮蹭面板的饰面材料。

　　设计思路上，这款铰链没有追求复杂的阻尼缓冲或者自弹结构，毕竟室内面板的开合频率不算高，过度复杂的结构反而会提升故障率，增加后期维护成本。设计时优先考虑的是安装适配性，两个页片的安装孔位采用了通用的孔距规格，不管是和常见的冷轧钢板预制安装孔，还是现场在木质、塑料面板上打孔，都能快速对位，不需要额外做孔位适配。转动轴的铆接工艺做了优化，采用的是径向涨铆工艺，铆接后轴和页片的连接强度足够，不会出现用久了轴销脱出、页片分离的问题，同时铆接的松紧度经过调校，既保证开合顺畅没有卡滞，又能让页片停在任意开合角度，不会出现面板一开就直接砸到最大角度、或者自动回弹夹手的问题。

　　再说到外形尺寸和安装边界，这款铰链的闭合总厚度只有2.5mm，属于薄型铰链范畴，安装时不需要在面板或者基座上开很深的预埋槽，只需要在安装面做平面固定就可以，对于厚度只有8-15mm的薄面板非常友好，不会因为铰链太厚导致面板和基面之间出现大的缝隙。单个页片的宽度是20mm，长度是50mm，安装孔的中心距是32mm，适配M4规格的沉头螺丝，安装时页片距离面板边缘的预留距离只需要12mm就可以，不会因为页片太宽占用面板内部的设备安装空间。转动时的页片扫掠空间经过校核，当面板厚度在15mm以内时，开合过程中页片不会和基面的侧边发生干涉，不需要额外在基面做避位缺口，这一点对于后期改造加装的面板尤其重要，很多老项目改造时基面已经做完装修，没法再加工避位结构，这种小扫掠空间的铰链就能直接适配。

　　实际选型使用的时候要注意，这类薄型铰链的单页承重是3kg，单块面板如果长度超过600mm，建议在上下对称位置各装一个铰链，避免单铰链受力过大导致面板变形下垂。如果是用在潮湿区域比如卫生间的检修面板，可以在铰链表面做喷塑或者镀锌的防锈处理，这款基础款的铰链表面是冷轧钢喷亚光黑涂层，常规室内干燥环境下使用不会出现锈蚀问题，涂层的附着力足够，日常擦拭清洁不会掉漆。和塑料材质的铰链相比，金属材质的这款铰链抗老化性能更好，不会因为室内温度变化、长期光照出现脆断的问题，使用寿命能满足室内装饰10年以上的使用周期要求。

　　很多新手设计师做面板结构时，往往只关注面板本身的造型，忽略铰链这类小连接件的适配性，最后到安装阶段才发现干涉、孔位不对、承重不够的问题，反而要花更多时间去调整结构，这款铰链的结构参数都是经过大量室内安装场景验证的，建模时直接调用的话，能省去很多校核安装边界、调整孔位的时间，也能避免后期安装出现的各类适配问题。
