九百毫米行程右侧驱动线性运动模组

做自动化设备结构设计快十二年，经手的直线传动类部件选型和建模没有一百也有八十，这次拿到的900毫米行程右侧电机驱动线性运动模组，是汽车冲压产线上下料工位里非常典型的一类执行部件，先从实际落地的场景说起，这类长行程线性模组最常出现在汽车覆盖件冲压工序间的工件转运位置，也会用在大型钣金件的激光切割上下料、长尺寸物料的分拣移栽工位，相比短行程模组，900毫米的有效行程刚好覆盖多数中型冲压模具的开合取件空间，不需要额外拼接导轨就能满足单工位的全行程移动需求，避免了拼接导轨带来的拼接段直线度误差、滑块过缝卡顿的问题。

从结构设计思路来看，这款模组采用右侧集成电机的布局，没有把电机外置在模组端部延长整体长度，而是将驱动端的同步轮、电机安装座直接集成在模组右端的端座上，对于安装空间局促的冲压设备内部来说，这种布局能把模组的总安装长度压缩到比有效行程只多出两端端座的固定尺寸，不会因为电机外伸额外占用设备侧方的安装空间，这点在老冲压线改造项目里尤其重要——很多旧设备的机架预留安装位是固定的，外伸电机的模组往往会和机架加强筋、周边的气动管路产生干涉，右侧集成驱动的结构刚好能避开这类干涉问题。模组本体采用铝型材作为基座，型材本身的槽道可以直接作为导轨的安装基准，加工时只要一次性铣平型材的导轨安装面，就能保证两根平行直线导轨的共面度，不需要额外做厚重的钢制基座，在保证整体刚性的前提下把模组自重控制在合理范围，长行程移动时不会因为基座自重过大增加驱动负载。

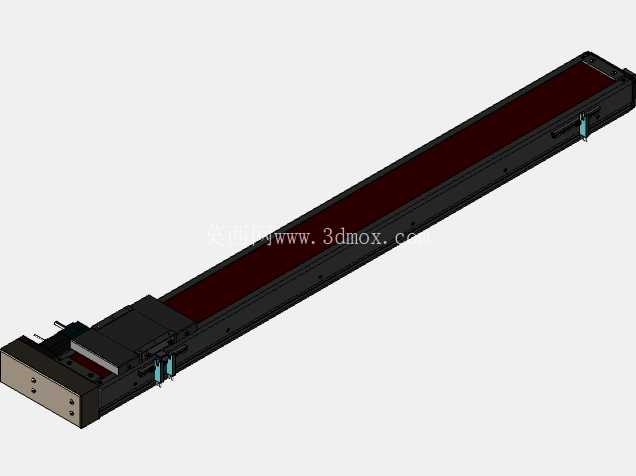

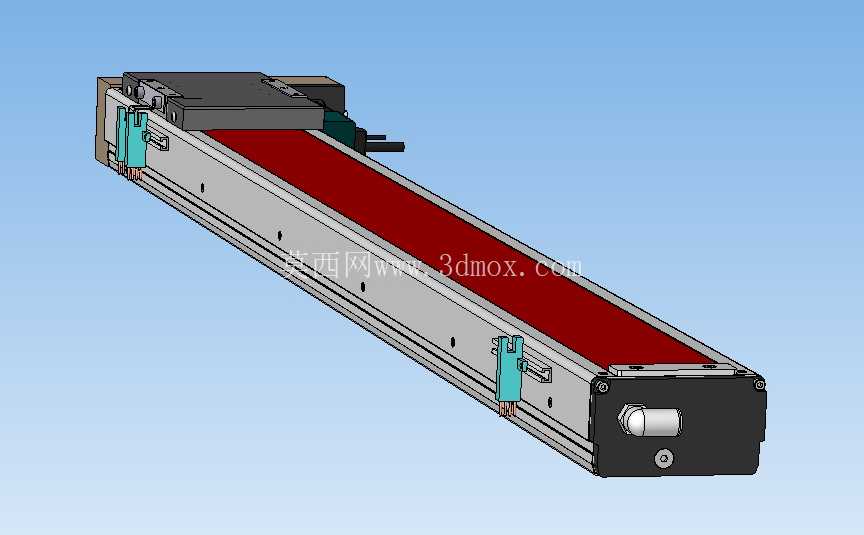

功能特性上，这款模组的传动部分采用同步带传动结构，相比丝杠传动的长行程模组，同步带传动的运行速度更快，空载最高线速度能满足冲压上下料的快进快退需求，不会因为丝杠临界转速的限制拖慢工位节拍，同时同步带传动没有丝杠长行程下垂的问题，900毫米行程下不需要额外增加丝杠支撑座，减少了内部易损件的数量，日常维护只需要定期检查同步带张紧力即可，维护成本比丝杠模组低很多。滑台部分的安装面预留了标准的螺纹孔阵列，可以直接适配不同规格的气动夹爪、真空吸盘架，不需要额外做转接板，滑台两侧的防尘结构采用内嵌式防尘带，就是图里看到的红色覆盖带，能把内部的传动带、导轨完全封闭在型材腔体内部，冲压车间里的金属粉尘、冲压润滑油雾不会进入导轨滚道和同步带啮合面，能大幅延长部件在恶劣车间环境下的使用寿命，避免粉尘卡滞滑块、加速同步带磨损的问题。

再说到安装边界和尺寸参数，这款模组的有效行程为900毫米，安装时需要在两端预留极限位置的缓冲空间，两端的硬限位块已经集成在端座内侧，不需要额外在机架上安装外置限位撞块，安装基准面选在型材底部的加工面，靠型材侧面的定位槽就能完成快速找正，不需要反复打表调整模组的直线度。右侧的电机安装位适配标准的伺服电机安装法兰，电机轴和驱动同步轮之间采用胀套连接，没有键连接的回程间隙，传动精度能满足冲压件上下料的重复定位要求，不会出现取件位置偏差导致的工件磕碰模具问题。模组侧面预留了传感器安装槽，可以直接安装槽型光电开关作为原点、正负极限位置的检测元件，传感器的走线可以顺着型材侧面的槽道布置，不会出现线缆拖挂、被移动滑台剐蹭的问题。

实际选型的时候要注意，这类长行程同步带模组的负载能力和安装方式直接相关，如果是水平安装使用，滑台的负载重心要尽量靠近模组中心，避免偏载过大导致导轨单侧磨损加快；如果是垂直安装使用，需要额外选配带刹车的电机，避免断电时滑台下坠引发安全事故。在汽车冲压产线的实际应用里，这类模组通常会和气动取料机构配合，完成冲压工序之间的工件传递，900毫米的行程刚好能覆盖从模具取件位置到输送线放件位置的距离，不需要额外增加移动轴，简化了设备的整体结构。建模的时候要注意把模组内部的同步带张紧结构做出来，右端的张紧调节螺栓可以调整同步带的初始张紧力，避免长期运行后同步带松弛导致的定位精度下降，滑台上的防尘带压块要和防尘带完全贴合，不能留有缝隙，否则粉尘还是会进入模组内部。
