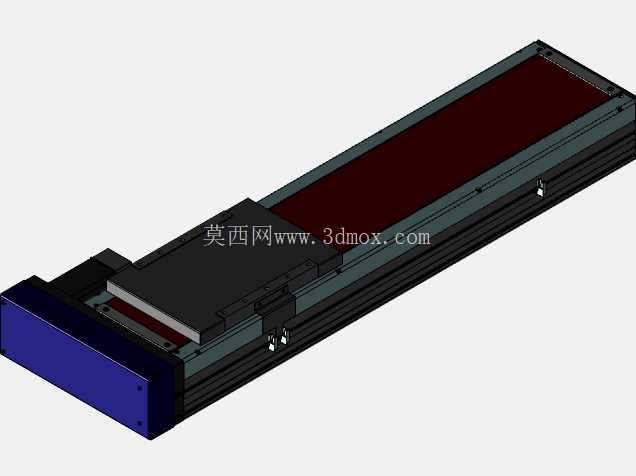

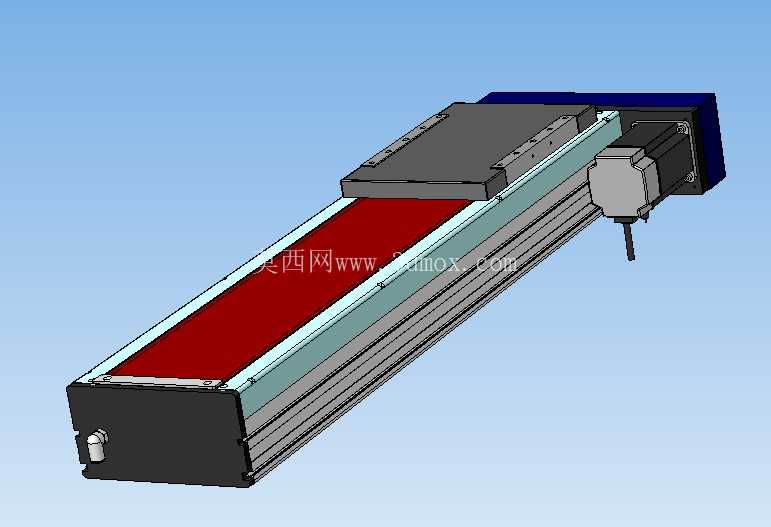

右侧驱动五百五十毫米行程线性滑台

这款线性运动模组在自动化产线的点位移栽场景中适配性极强，五百五十毫米的有效行程刚好覆盖多数中小型工位的往复作业范围，常见于3C电子零部件的上下料工位、小型工件的检测工位移载、包装线的物料推送环节，也可作为非标自动化设备的单轴进给轴使用，搭配多轴拼接后可完成平面或空间内的轨迹运动。从结构设计来看，驱动单元布置在滑台本体的右侧端，这种侧装电机的布局方式能有效压缩滑台整体的轴向安装长度，在设备内部安装空间局促、轴向尺寸受限的场景下，相比电机直连尾部的同行程滑台，能节省近一个电机机身长度的安装空间，适配更多紧凑布局的设备框架。滑台的滑动主体采用内嵌式导轨结构，导轨与铝型材本体集成设计，既保证了整体的结构刚性，又能控制模组自身的重量，滑台上方的安装台面预留了标准的螺纹安装孔位，可直接搭载气动夹爪、真空吸盘、检测探头等末端执行元件，不需要额外加工转接板就能完成末端工装的固定，减少设计环节的额外工作量。滑台的传动部分采用密封式结构设计，外侧的防尘钢带能覆盖整个行程的导轨与传动部件，在有少量粉尘、切削液飞溅的加工工位使用时，可避免杂物进入导轨接触面造成磨损，延长日常维护的周期。从安装边界来看，滑台本体的截面尺寸统一，底部的安装基准面加工有定位槽，可直接与铝型材框架、钢板安装面配合定位，安装时只需要保证基准面的平面度在公差范围内，就能保证滑台运行的直线精度，不需要复杂的调校工序。右侧的电机安装座采用标准化的伺服电机适配接口，可匹配对应法兰尺寸的伺服或步进电机，用户可根据自身的负载、速度需求灵活选配动力单元，不需要重新修改电机安装位的结构。滑台两端设置了硬限位缓冲结构，当电控系统的软限位失效时，两端的缓冲块能吸收滑台超程运行的冲击力，避免滑台脱出导轨或者撞坏端盖部件。在实际选型应用中，五百五十毫米的行程可覆盖多数单轴作业的位移需求，比如小型注塑件的取出移位、标签粘贴工位的进给移动、工件检测时的扫描位移，这类作业场景不需要过长的行程，该款模组的行程刚好匹配，不会因为行程冗余造成设备空间浪费或者成本上升。滑台的运动滑块部分采用低阻力的滑动配合设计，运行过程中噪音低，进给平稳，在需要匀速移动的检测、喷涂工位使用时，能保证移动速度的均匀性，避免出现速度波动影响作业质量。设计阶段就考虑了不同安装方向的适配性，不管是水平卧式安装、垂直立式安装还是侧挂安装，只需要根据安装方向调整负载参数选型，本体结构不需要做额外改动，安装孔位在各个方向都有预留，可适配不同的设备安装姿态。滑台侧面预留了传感器安装槽，可直接加装原点、正负限位的光电传感器，传感器的走线可藏入本体的走线槽内，避免外部走线被运动部件剐蹭，整体布线更加整洁，也减少了线路损坏的概率。
