七百毫米行程左侧驱动线性滑台模组

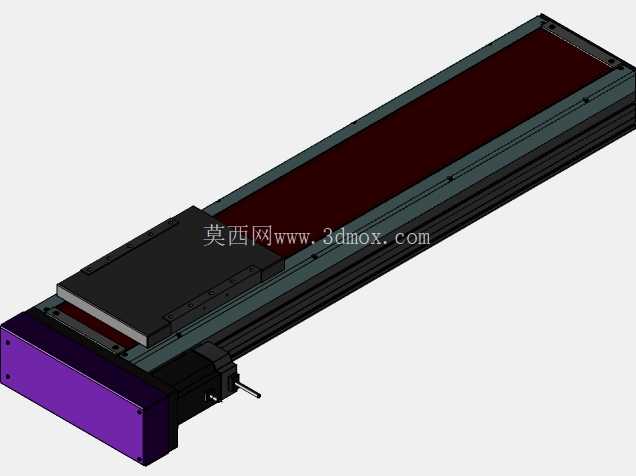

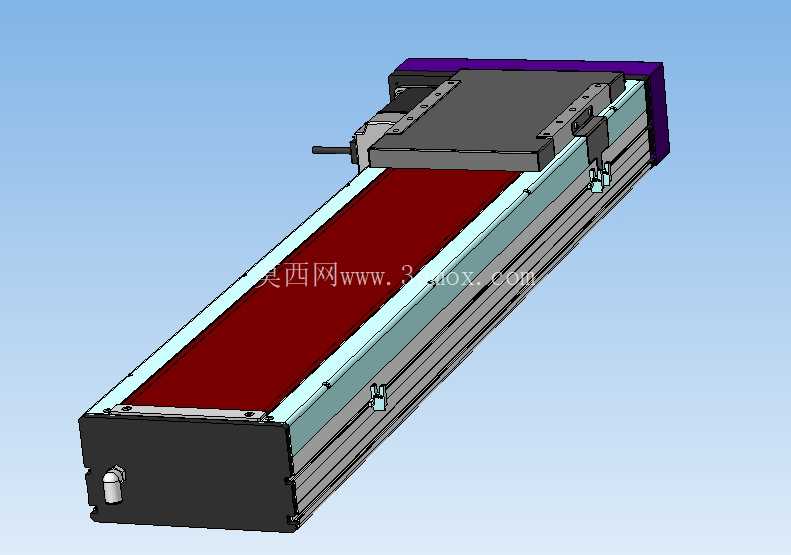

这款长行程线性运动模组，核心有效行程达到700毫米，采用左侧端置电机的布局形式，在自动化产线搭建、物料点位移栽、检测工位进给、工装夹具位移调整等场景中都能适配。从结构设计逻辑来看，左侧安装驱动单元的布局，能够最大程度压缩模组右侧及滑台移动路径上的侧向占用空间，当设备需要在模组侧边布置检测传感器、管线拖链或者相邻工位组件时，不会出现驱动端与周边结构干涉的问题，相比中置或者右侧驱动的同行程模组，在紧凑排布的多工位设备中布局灵活性更高。

模组主体采用拼接式铝型材作为基座承载主体，型材本身的截面结构集成了导轨安装基准面、滑块行程限位槽以及内置传动组件的容纳腔，不需要额外叠加安装底板就能保证整体刚性，基座侧面预留的标准安装槽位，可以直接通过T型螺栓配合螺母将整个模组固定在设备机架或者铝型材框架上，安装时只需要保证基座安装面的平面度公差在每米0.1毫米以内，就能避免导轨因安装应力产生的爬行、卡顿问题。滑台部分采用整块钢板铣削加工而成，台面预留了成排的螺纹安装孔，孔位间距符合通用工业附件的安装标准，不管是加装气动夹爪、真空吸盘支架还是检测探头安装座，都不需要额外加工转接板，直接通过内六角螺栓就能完成负载的固定。

传动路径上，驱动端的电机输出轴通过联轴器直接连接内置的传动部件，动力传递路径短，反向间隙可以控制在很小的范围内，能够满足频繁正反转、快速点位移动的工况需求。滑台与基座之间的导向部件采用高刚性直线导轨副，导轨预压等级可以根据负载工况调整，轻载高速工况下可以选用轻预压降低运行阻力，重载切削或者高精度定位工况下可以选用中预压提升整体刚性，导轨两侧设计有防尘密封结构，能够阻挡车间环境中的金属碎屑、切削液雾气进入导轨滚道，延长导向部件的维护周期。模组两端设置了硬限位缓冲块，当滑台运行到行程极限位置时，缓冲块能够吸收滑台的惯性冲击力，避免硬碰撞导致的传动部件损坏或者定位精度偏移，同时两端的端盖上预留了光电限位开关的安装位，用户可以根据实际的行程需求调整限位开关的触发位置，自定义有效工作行程范围。

从安装边界尺寸来看，700毫米的有效行程对应的模组整体总长度要大于行程长度，选型时需要在行程两端预留出驱动端安装空间以及端部限位组件的占用尺寸，避免出现设备预留安装位长度不足的问题。模组的整体宽度和高度控制在紧凑范围内，在Z向安装空间受限的顶升移栽、水平搬运场景中，不会因为模组自身高度过大占用过多的垂直空间。滑台的移动平面与基座安装面的平行度经过精密调校，在全行程范围内的平行度误差可以满足大部分自动化装配、检测工序的精度要求，不需要用户在安装后再进行复杂的二次调校。

在实际工况适配中，这款模组可以单轴使用完成单一方向的直线进给，也可以通过连接板组合成XY两轴十字滑台，或者搭配Z轴升降模组组成三轴坐标运动平台，适配不同的运动需求。左侧驱动的结构设计，也让电机的走线更加方便，动力线和编码器线可以直接从模组左侧端盖引出接入设备控制柜，不会与滑台上的负载管线产生缠绕，拖链的布置也可以顺着模组侧边排布，整体走线更加整洁。模组的防护盖板采用分段式设计，覆盖在传动部件上方，既可以防止异物落入传动腔，也不会因为长行程产生盖板变形异响的问题，运行过程中滑台与盖板之间的密封毛毡可以持续清理盖板表面的浮尘，保持运动区域的清洁。
