宝马d1200r摩托车后悬架框架结构设计

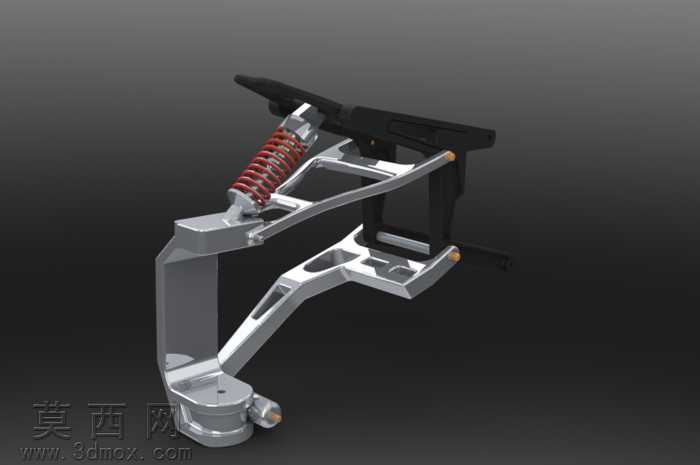

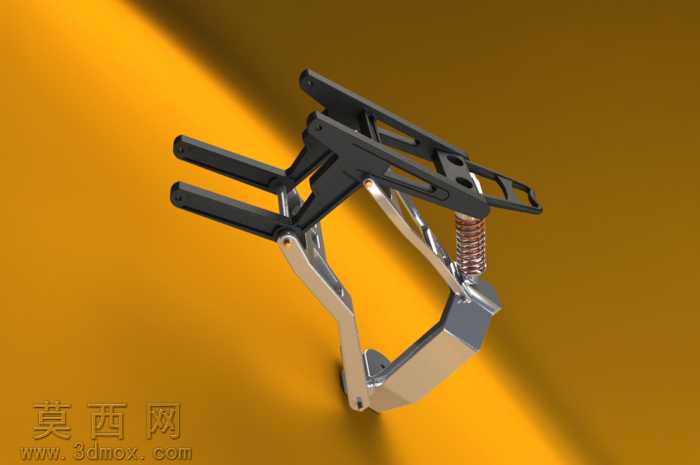

本作品为宝马d1200r摩托车后悬架与副车架连接框架的三维建模设计，建模过程中严格遵循机车悬架系统的工程设计逻辑，首先依据实车测绘的结构比例搭建基础线框，确定摇臂转轴、减震器安装位、后轮固定点三个核心基准的空间坐标，保证各部件的运动干涉量控制在工程允许范围内。建模阶段采用多实体建模方式拆分构件，将主承力摇臂、减震弹簧上座、副车架连接支架、脚踏固定座分别独立建模后完成装配约束，还原了单摇臂悬架的真实运动逻辑，可实现减震压缩行程的动态模拟。材质渲染阶段针对不同部件匹配对应材质属性：主承力铝合金摇臂采用磨砂金属材质，调整表面粗糙度参数还原铸铝件的哑光颗粒质感，边缘倒角处添加轻微反光效果体现机加工细节；螺旋弹簧采用弹簧钢材质，调整金属高光与漆面暗红涂层的分层质感，还原减震弹簧的真实视觉效果；黑色塑料护板、橡胶衬套等非金属部件分别调整漫反射参数，区分硬塑料的微亮质感与橡胶的哑光吸光特性，衬套与金属连接位置添加轻微的磨损做旧效果提升真实感。结构设计上重点还原了该车型后悬架的受力传递路径：后轮受到的冲击通过摇臂传递至减震器，再由上部连接支架分散至副车架，各安装孔位的衬套结构、螺栓固定位都做了精细化建模，摇臂表面的加强筋结构完全参照实车的力学优化设计，在保证轻量化的同时提升结构刚性。渲染阶段采用影棚级三点布光，主光源从侧上方打亮摇臂主体结构，勾勒金属轮廓，辅光源补全暗部细节避免结构死黑，背景采用深灰色渐变突出金属构件的质感，最终呈现的效果清晰展现了悬架框架的装配关系与结构细节，可用于机车结构教学、改装方案验证、零部件开模参考等场景。
