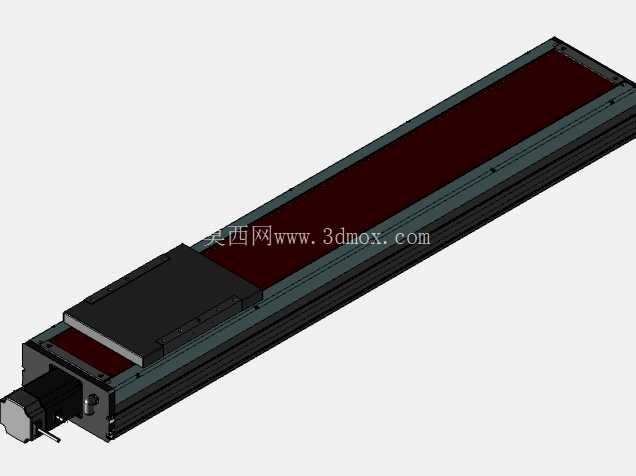

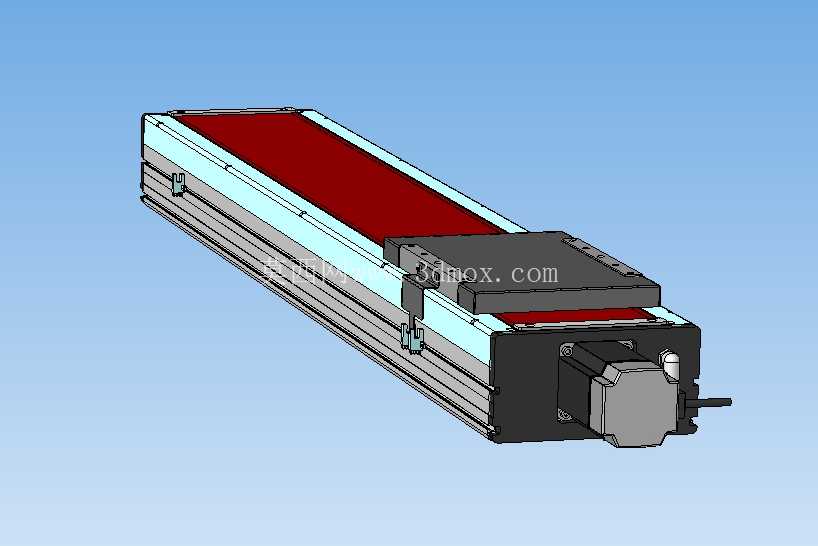

九百毫米行程中央驱动线性滑台模组

这款长行程线性传动模组，核心定位是满足中长距离高精度直线往复运动的设备集成需求，在3C电子装配流水线的工位移栽、光伏组件层压前的对位输送、汽车零部件冲压工序的件料推送、包装机械的物料定距进给场景中都能适配。区别于常见的端部驱动线性模组，这款产品将驱动电机布置在滑台行程中段位置，从结构根源上平衡了长行程下丝杆传动的挠度问题——当滑台总行程达到900毫米时，如果采用端部电机直连丝杆的方案，丝杆在高速往复运动时会因为自身长度带来的挠曲变形出现振动、异响，甚至影响重复定位精度，而中央驱动的布局将丝杆的有效支撑跨距缩短了近一半，即便在1m/s的额定运行速度下，传动端的径向跳动量也能控制在0.02毫米以内，完全满足多数工业场景的精度要求。

从结构设计逻辑来看，模组主体采用挤压成型的铝合金型材作为基座，型材截面自带内嵌式导轨安装槽和丝杆容纳腔，装配时不需要额外做导轨平行度的二次配磨，只要将线性导轨锁附在型材基准槽内，就能保证两根导轨的平行度公差控制在0.01毫米/米范围内，大幅降低了装配调试的工时成本。滑台的运动滑块采用一体化铸铁加工，滑块底面同时与两组导轨的四个滑块块体锁接，负载作用点刚好落在两组导轨的中心对称面上，不会出现偏载力矩导致的导轨异常磨损，按照额定负载计算，垂直安装工况下可以承载15公斤的负载做往复运动，水平安装时额定负载可以提升到45公斤，足够覆盖多数轻型自动化移栽的需求。

传动部分采用研磨级滚珠丝杆作为传动元件，丝杆导程选用10毫米规格，搭配端部的角接触球轴承做支撑，既可以承受传动过程中的轴向载荷，也能抵消电机高速启停带来的轴向冲击。驱动端的伺服电机通过同步带轮与丝杆连接，带轮的传动比设置为1:1，既保留了伺服电机的扭矩输出特性，也给电机安装留出了足够的避让空间，不会因为电机本体突出导致模组安装时和周边设备产生干涉。模组的上部安装了全行程覆盖的不锈钢防护钢带，钢带两侧嵌入型材的密封槽内，运动时滑块带动钢带同步滑动，可以完全阻挡车间环境中的灰尘、切削液碎屑、焊渣等杂物进入模组内部的导轨和丝杆接触面，延长日常维护的周期，在焊接工位、机加工上下料这类粉尘较多的场景中使用时，不需要额外加装外置防护罩。

安装边界方面，模组基座的型材两侧自带T型安装槽，安装时不需要在型材底部打孔，直接通过T型螺栓就可以将模组锁附在设备机架上，安装孔位可以沿着行程方向任意调整，适配不同的机架安装间距。滑台的滑块顶面加工有标准的螺纹安装孔阵列，孔位间距符合通用工业模组的安装规范，用户可以直接在上面锁附气动夹爪、吸盘支架、视觉检测相机等执行元件，不需要额外做转接板的定制加工。模组的两端都预留了光电限位开关的安装槽位，用户可以根据实际需要的有效行程调整限位开关的位置，硬限位块采用聚氨酯缓冲材质，在滑台出现超程运动时可以吸收冲击能量，避免刚性碰撞损坏丝杆和导轨。

在实际选型适配时，需要注意这款模组的安装平面平面度公差要控制在0.05毫米以内，如果安装平面的平面度过差，会导致型材基座产生变形，进而卡滞滑块、加剧导轨磨损。如果是垂直安装使用的场景，需要额外选配带抱闸的伺服电机，避免设备断电时滑块因为负载自重下滑引发安全事故。日常维护时只需要每隔三个月通过滑块上的注油嘴向导轨和丝杆加注锂基润滑脂，就可以保证模组长期运行的精度稳定性，不需要做额外的拆解保养。
