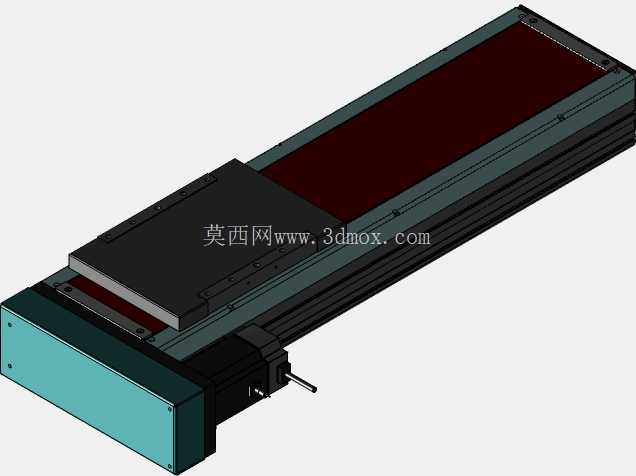

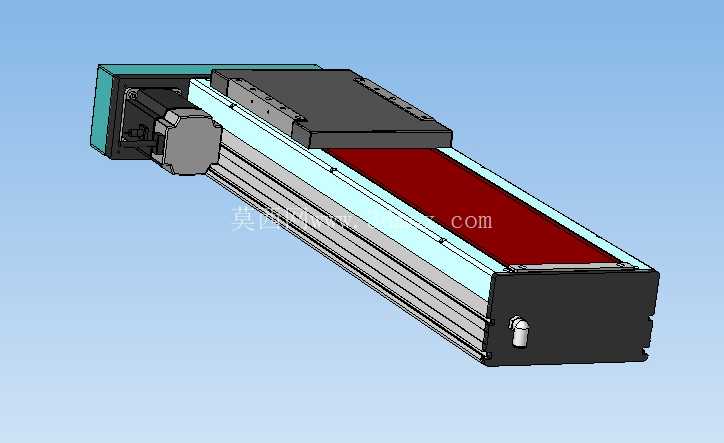

左侧驱动450行程线性直线运动模组

这款线性运动模组在3C电子装配产线的点胶、螺丝锁付工位，以及新能源电池模组的堆叠移栽环节都有广泛适配空间，左侧布置的驱动电机不会占用滑台行程方向的端部安装空间，在设备内部布局紧凑、滑台右侧需要对接其他工位工装的场景下，这种驱动侧置的结构能大幅降低整机的横向尺寸占用，避免驱动端与周边机架、管线产生干涉。从结构设计逻辑来看，模组采用全封闭的铝型材基座作为主体承载结构，型材内部集成了滚珠丝杆传动副与线性导轨导向副，上部的不锈钢防护带可以阻挡车间环境中的金属碎屑、切削液雾气进入传动腔，在有少量粉尘、切削液飞溅的机加工上下料场景中也能保持长期运行的精度稳定性，不需要频繁拆解清理内部导轨与丝杆。滑台的安装面预留了标准的螺纹孔阵列，可直接搭载气动夹爪、视觉相机、点胶阀等末端执行件，不需要额外加工过渡连接板，能缩短设备集成的设计与加工周期。450毫米的有效行程覆盖了大部分中小型自动化设备的直线移栽需求，从单工位的短距离工件移位，到多工位间的工序流转都能适配，左侧安装的电机通过联轴器与丝杆直连，传动间隙小，重复定位精度可以满足大部分精密装配工序的要求，不需要额外增加外置的位置检测元件就能稳定控制滑台的停止位置。在安装边界方面，模组的基座底部预留了通长的T型安装槽，既可以从底部穿螺栓固定在设备机架的安装平面上，也可以通过侧面的安装孔进行侧装，适配不同的设备安装姿态；电机侧的端部预留了足够的电机安装与接线空间，不需要额外切割周边的机架板材来避让电机本体，滑台运行到两端极限位置时，端部内置的缓冲限位块可以吸收滑台的冲击动能，避免硬碰撞导致丝杆或导轨出现损伤，同时端部预留了外接限位开关的安装位，可根据实际控制需求加装原点、正负极限的位置检测开关，满足不同设备的安全控制要求。在实际选型适配时，需要注意滑台的负载重心尽量落在滑台安装面的中心区域，若负载存在偏载，需要根据偏载力矩核算导轨的额定动载荷，避免长期偏载运行导致导轨磨损加快、精度下降；模组的侧面预留了光电开关的感应片安装槽，可根据实际的行程需求调整原点与限位开关的触发位置，不需要对模组本体进行二次加工。这种侧置电机的线性模组相比电机直连在滑台端部的结构，在行程方向的总长度更短，在设备内部安装空间受限、尤其是行程方向尺寸紧张的布局中，能有效压缩整机的外形尺寸，同时全封闭的结构设计相比开口式的线性滑台，防护性能更好，在工况相对复杂的生产车间中能降低维护频次，减少日常保养的工作量。滑台的运动部分采用轻量化的铝合金滑座，在保证结构刚性的前提下降低了运动部件的重量，能提升模组的动态响应速度，在高速往复运动的工况下也能保持稳定的运行状态，不会因为运动部件惯量过大导致电机过载或者定位出现过冲。
