适配55mm轴径1000Nm扭矩弹性套柱销联轴器

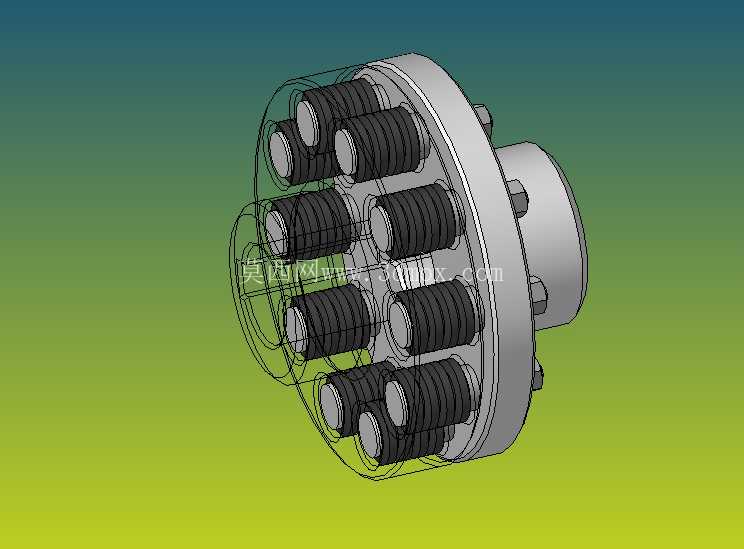

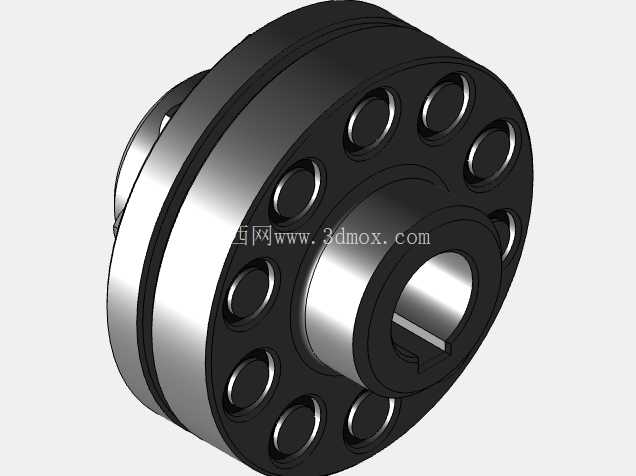

在带冲击载荷的中小功率传动场景中，弹性套柱销联轴器的应用覆盖了从通用输送线、中小型风机水泵到轻工生产设备的各类轴系连接环节，这类部件不需要额外的润滑维护，依靠弹性元件的变形补偿两轴相对偏移，同时能缓冲传动过程中的振动冲击，相比刚性联轴器更适配安装对中精度有限、启停频繁的工况。本次涉及的这款联轴器，核心适配轴径为55mm的传动端，额定传递扭矩设定为1000Nm，符合GOST 21424-93对应的结构尺寸规范，设计阶段首先围绕扭矩传递能力做结构核算：柱销的数量、排布直径直接决定接触应力上限，弹性套选用耐油橡胶材质，邵氏硬度控制在合理区间，既保证足够的径向刚度传递扭矩，又预留足够的变形量补偿两轴的径向、角向偏移。从结构布局来看，两个半联轴器分别通过平键与主动、从动轴连接，柱销穿入从动端半联轴器的对应销孔后，柱销外侧套装的弹性套嵌入主动端半联轴器的柱销孔内，依靠弹性套与孔壁的挤压摩擦力传递扭矩，这种结构不需要额外的轴向固定元件，拆装时只需拆开柱销端部的紧固件就能分离两轴，不需要移动两端的设备主机，现场维护的便利性很高。安装边界方面，这款联轴器的轴向尺寸紧凑，径向最大轮廓尺寸适配常规55mm轴径配套的轴承座、端盖安装空间，不会与周边的机架、护罩产生干涉；设计时特意控制了柱销的排布间距，保证弹性套更换时不需要完全拆解半联轴器，就能从外侧抽出柱销更换老化的弹性套。实际工况适配中，这款联轴器允许的两轴径向偏移量控制在0.2-0.4mm区间，角向偏移不超过1°，轴向窜动补偿量在2-3mm范围，完全能覆盖普通工业设备安装时的对中误差，以及运行过程中轴系受热伸长带来的轴向位移。从建模细节来看，模型完整还原了柱销端部的锁紧垫圈、螺母结构，弹性套的环形防滑槽、半联轴器的轴孔键槽、端面倒角都做了1:1的结构还原，没有做过度的简化处理，做设备整体装配仿真时，可以直接调用该模型做干涉检查、传动链扭矩校核，不需要额外补画细节结构。在选型匹配时需要注意，这类弹性套柱销联轴器不适合低速重载、存在强冲击的重型传动场景，弹性套在长期交变载荷下会出现老化蠕变，需要根据工况负载周期定期检查更换，而这款1000Nm扭矩等级的产品，刚好适配15-22kW区间的四级电机传动端，匹配常规的减速机、工作机输入轴连接需求，在通用机械传动领域的适配范围非常广。建模过程中，柱销孔的位置度公差按照IT7级精度设定，保证装配时所有柱销能均匀承载，避免单个柱销受力过大导致弹性套过早损坏；半联轴器的轮毂长度按照轴径的1.2-1.5倍设计，保证轴与轮毂的配合面足够传递额定扭矩，不会出现轴孔配合打滑的问题。
