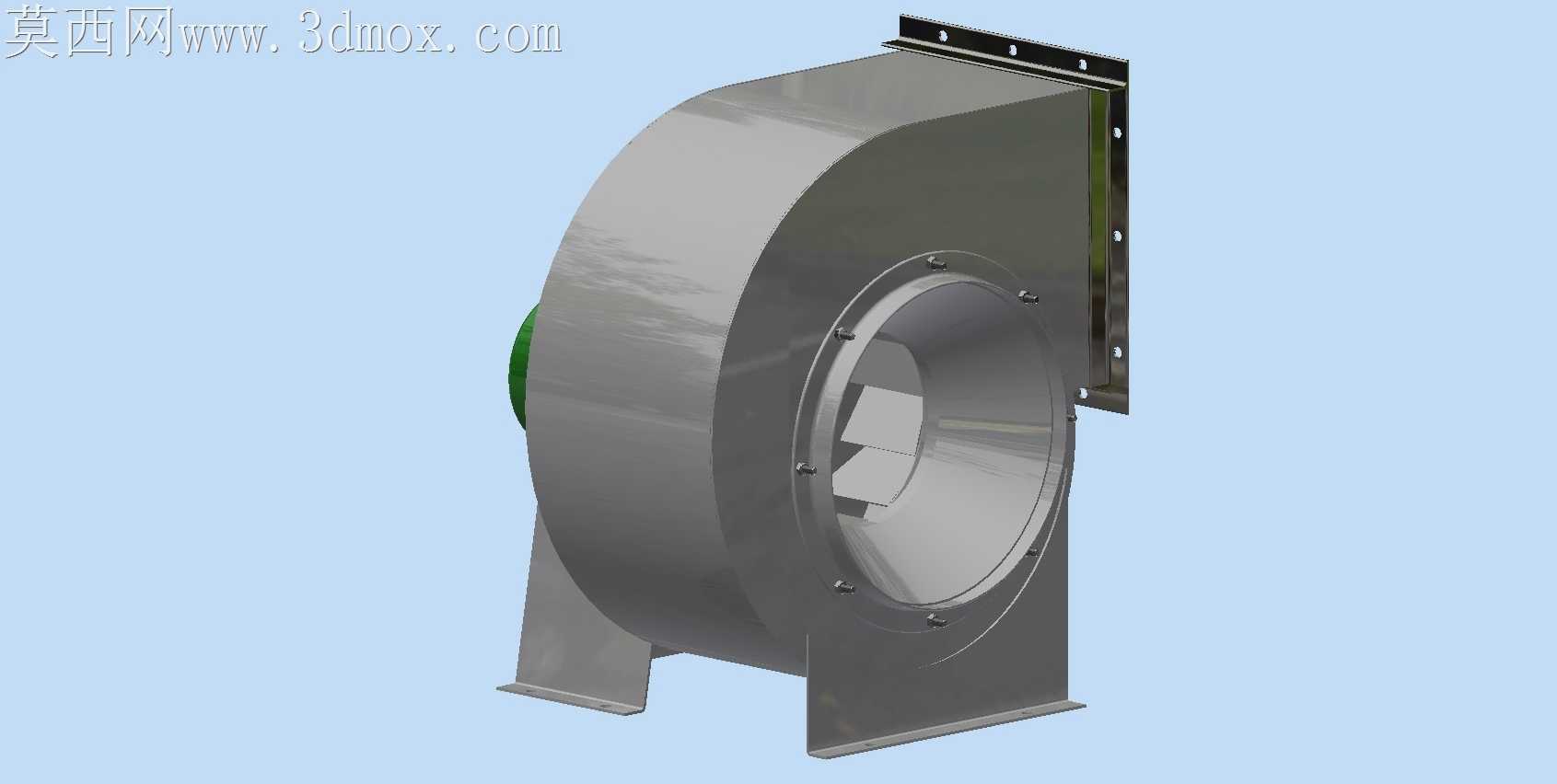

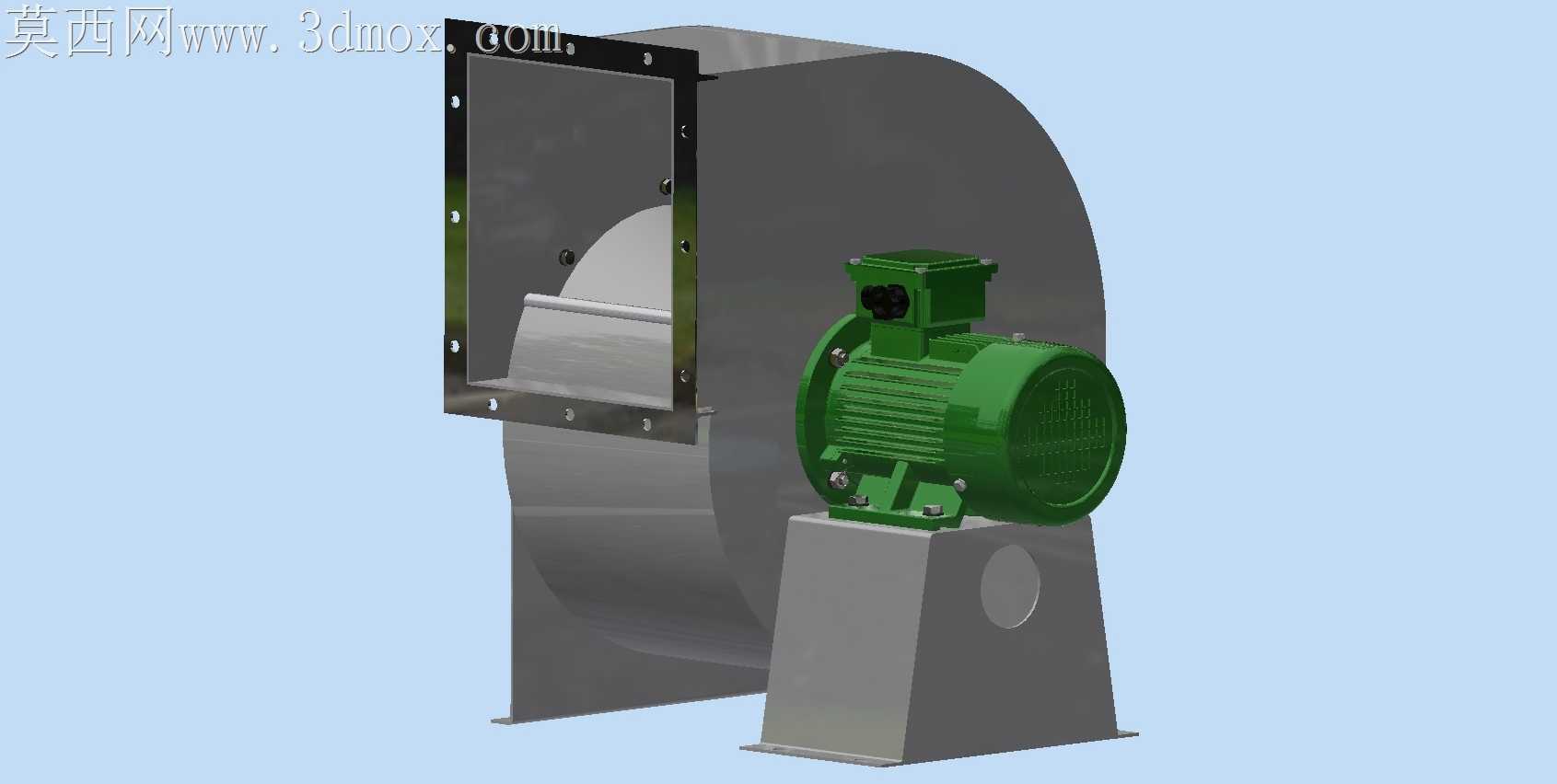

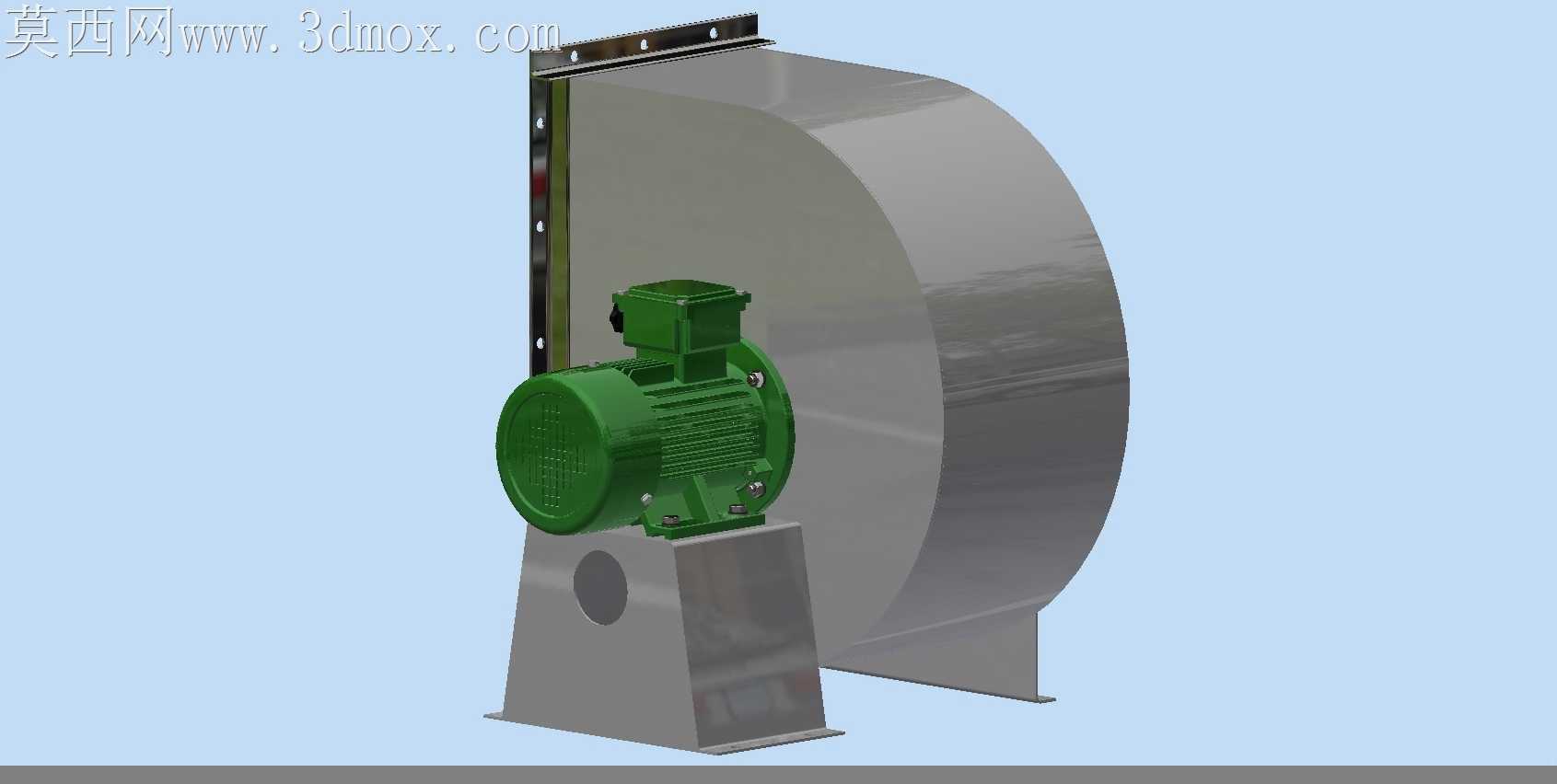

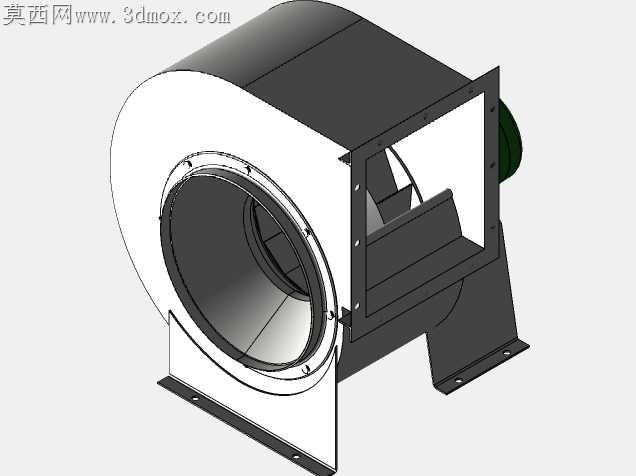

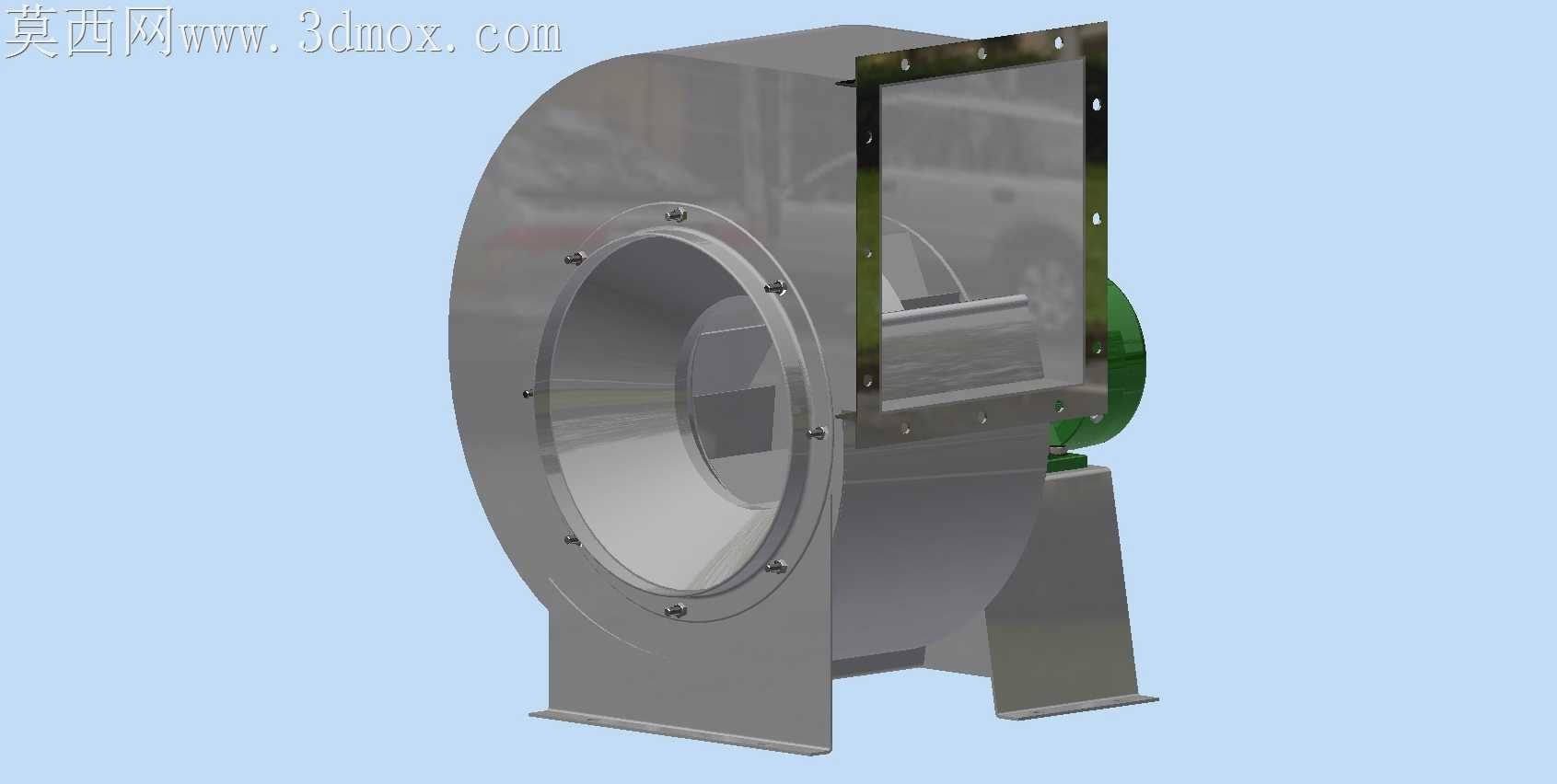

PF355后倾直驱离心风机结构设计

现场通风工况里，皮带传动离心风机长期运行的打滑、皮带磨损更换痛点始终存在，这款后倾直驱离心风机的结构设计，从根源上规避了传动环节的损耗问题。直驱结构省去了中间传动部件，电机输出轴直接与叶轮轮毂连接，连接法兰处的同轴度公差被严格控制在0.02mm以内，避免高速运转时的径向跳动引发整机振动，连接面的止口设计做了1:50的锥度适配，装配时无需反复调整找正，靠锥面的自锁特性就能保证定位精度，也能抵消长时间运行产生的轴向窜动。蜗壳的型线采用对数螺旋线拟合，后倾叶片的出口安装角经过反复调校，能在2850转的额定转速下，兼顾1350帕的风压输出与850升每秒的风量，最大静态效率能达到70%，比同参数的前倾风机效率高出近12个百分点，运行时的气动噪声也能降低6分贝以上。蜗壳板材的折弯圆角做了特殊处理，避免直角折弯处的应力集中，板材拼接处的焊缝预留了0.8mm的焊接坡口，焊后打磨平整不会产生额外的气动阻力。出风口的方形法兰做了加厚处理，法兰上的安装孔采用长圆孔设计，对接通风管道时能抵消现场安装的位置偏差，不用二次扩孔就能完成装配。底部的安装支架采用折弯一体成型结构，支架与蜗壳的连接点分布在蜗壳重心的三个支撑方向，每个连接点都加装了橡胶减震垫的安装位，能隔绝叶轮高速运转产生的振动传递到安装基础。进风口的集风器采用圆弧过渡型线，与叶轮进口的间隙控制在2mm以内，间隙过大会产生回流损失降低效率，间隙过小则容易在运转时产生碰擦，这个间隙值是经过多轮气动仿真与样机测试敲定的最优值。叶轮的后倾叶片与前盘、后盘的连接采用点焊加满焊的组合工艺，叶片根部做了圆弧过渡，避免应力集中导致的叶片疲劳断裂，叶轮做动平衡校正时，平衡等级达到G2.5级，保证高速运转时的平稳性。电机的安装座与蜗壳侧端板采用一体化设计，端板上的散热孔排布顺着电机的散热风向，能带走电机运行产生的热量，避免长时间高负荷运行时电机过热。整个结构没有多余的冗余部件，所有连接位置都考虑了现场拆装的便利性，日常维护时不用拆解蜗壳就能完成叶轮的检查与清洁，适配工业厂房通风、除尘系统引风、设备散热送风等多种工况，长期运行的维护成本比皮带传动机型低40%以上。
