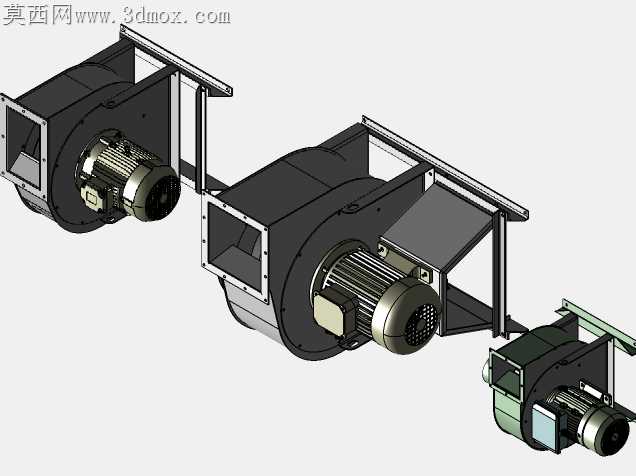

工业级喷射式鼓风设备结构设计方案

车间现场安装这类侧装式鼓风设备时，常遇到蜗壳与安装支架焊接变形导致电机同轴度偏移的问题，长期运行会出现轴承过热、叶轮扫膛的故障，这套结构在设计阶段就针对这类加工装配痛点做了针对性调整。蜗壳与安装法兰的连接边预留了0.2mm的反变形余量，钣金下料时就将法兰边做微角度预折，抵消焊接后蜗壳口部的内缩变形，不用后续焊后校形就能保证进风口与叶轮的间隙均匀，间隙差控制在0.15mm以内，避免了因间隙不均产生的气动噪声与效率损失。电机安装座与蜗壳侧部的连接采用了定位止口加螺栓锁紧的结构，止口配合公差选H7/h6，装配时不用反复打表找正就能保证电机轴与叶轮中心的同轴度，安装支架上开的长圆孔预留了3mm的调节余量，现场对接管道时可以微调设备位置，不用强行掰动风管造成蜗壳受力变形。叶轮与电机轴的配合采用锥面锁紧结构，相比平键连接能传递更大扭矩，拆装时也不会出现键槽啃伤轴面的问题，长时间运行后也不会出现叶轮松动移位的情况。蜗壳内壁做了圆弧过渡处理，没有直角突变的结构，气流在壳体内流动时不会产生局部涡流，能降低流动阻力，出风口的法兰边做了翻边加强处理，厚度2mm的钣金翻边后刚度提升近40%，连接风管时不会因为螺栓锁紧力导致法兰变形漏风。电机尾部的散热罩与蜗壳之间预留了足够的散热空间，不会因为蜗壳传导的热量导致电机散热不畅，安装支架的折弯处做了加强筋压型，不用额外焊接加强筋就能满足承重要求，减少了焊接工序带来的变形风险。不同规格的机型共用同一套安装支架接口，只需要更换对应尺寸的蜗壳与叶轮就能适配不同风量风压需求，减少了加工时的工装种类，降低了生产制造成本。接线盒的位置做了下沉式设计，安装在蜗壳侧部的凹槽内，现场搬运安装时不会磕碰损坏接线盒，出线口做了防水接头预留位，适配潮湿多尘的车间工况。
