后倾式离心风机传动组结构设计

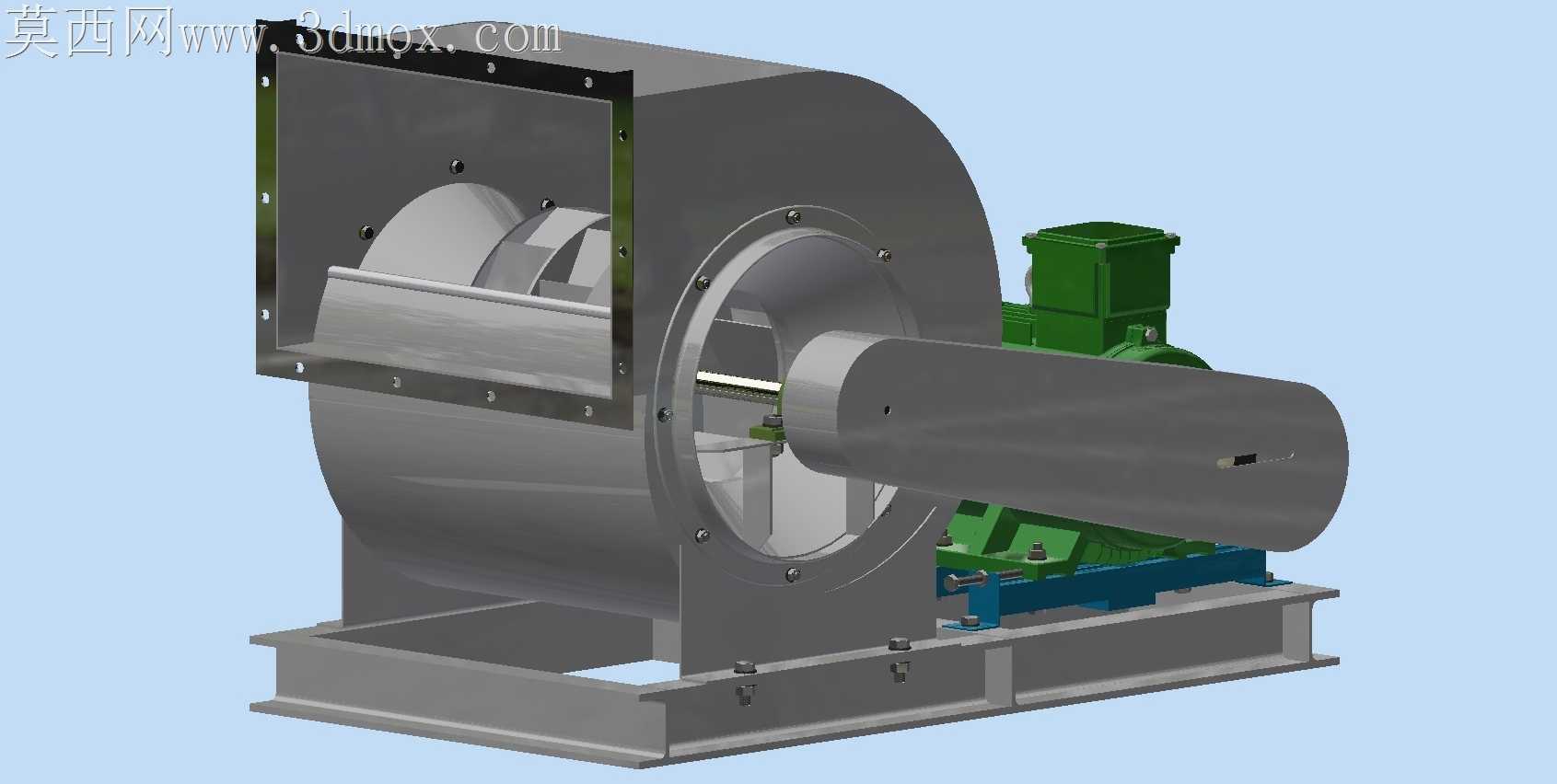

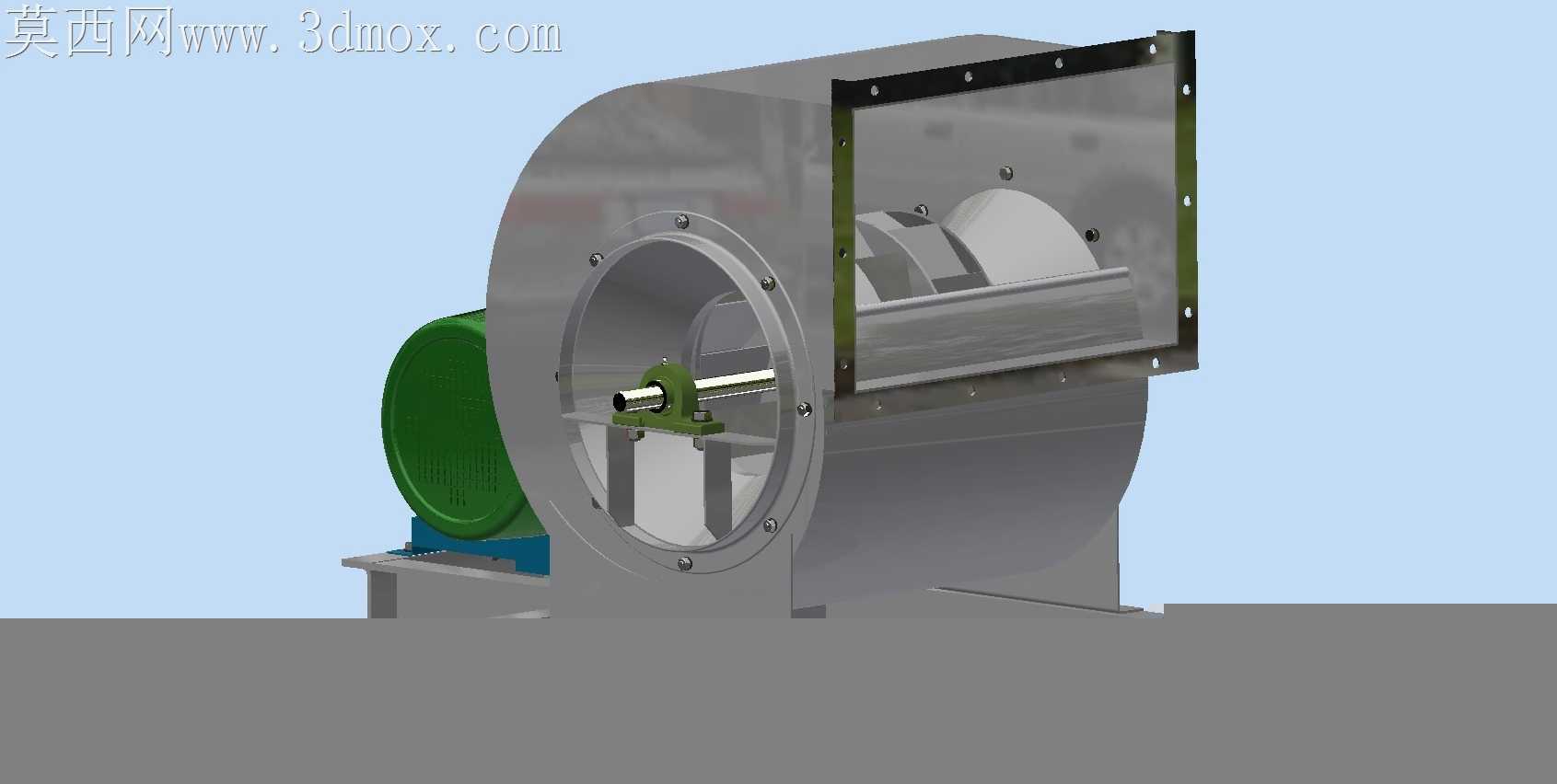

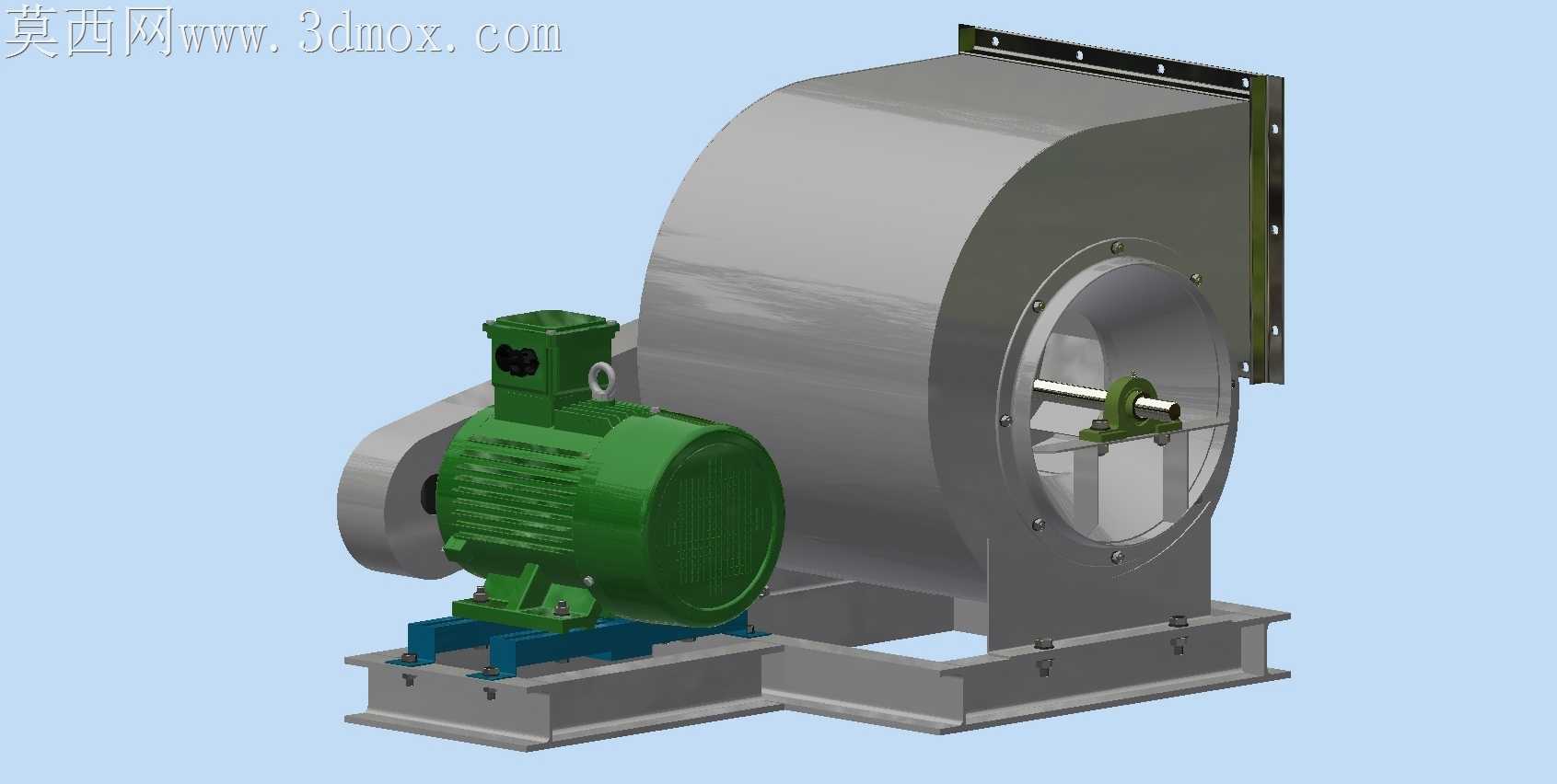

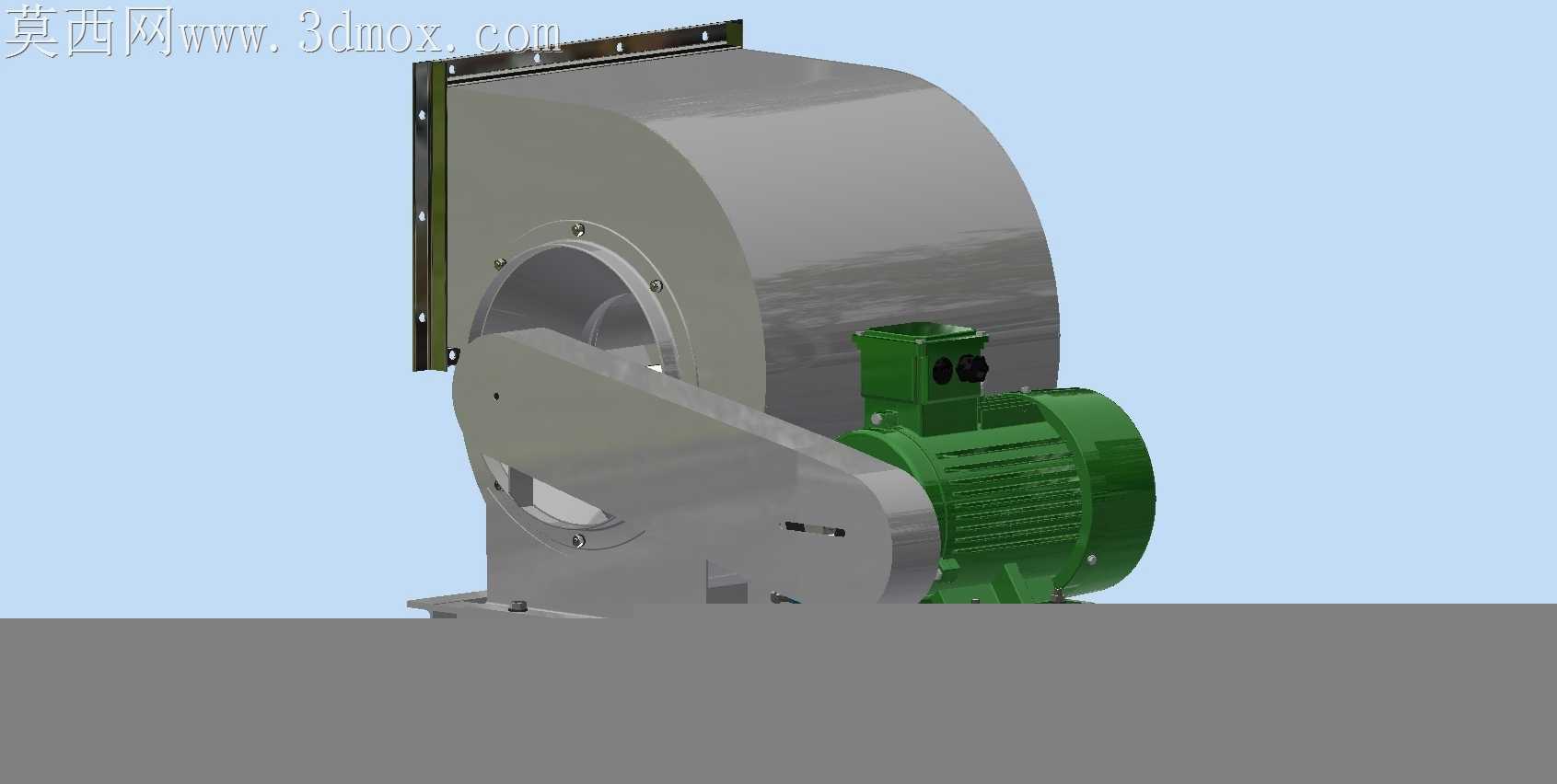

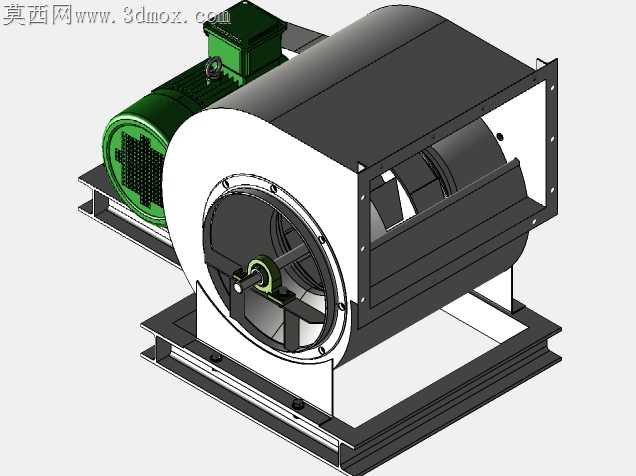

工业现场皮带传动离心风机最常见的故障点，集中在轴承座同轴度偏差引发的轴温飙升、机壳法兰面漏风、叶轮动平衡余量不足带来的整机振动，这套结构在设计阶段就针对这些加工与装配痛点做了针对性调整。叶轮采用后倾式圆弧叶片，叶片与前盘、后盘的连接位置预留了3mm的焊接坡口，不用后续加工补焊修型，焊接后叶片型线偏差能控制在0.8mm以内，减少动平衡时的去重量，避免过量切削破坏叶片强度。进风口与机壳的配合面做了15mm的搭接止口，止口公差按H7/g6选配，安装时不用反复调整对齐，密封胶填充后能完全杜绝负压段漏风，比传统平面法兰的密封效率提升近四成。传动组的轴承座与公用底座采用分体式定位设计，底座上加工有两个定位销孔，轴承座安装时先穿定位销再锁螺栓，能保证电机轴与风机轴的平行度误差控制在0.1mm/m以内，皮带运行时不会出现偏磨、跳带的问题，日常维护更换皮带时，松开电机滑轨螺栓就能调整张紧度，不用重新校准同轴度，大幅缩短停机维护时间。机壳的侧板与蜗板采用折边咬合加段焊的连接方式，相比满焊结构能减少焊接热变形，蜗壳型线的顺滑度更好，气流在蜗壳内流动时的湍流损失更低，静压效率能提升3%左右。公用底座采用槽钢焊接框架，轴承座与电机安装位置预留了20mm的调整余量，能适配不同功率的电机安装，不用重新制作底座，覆盖370mm到2.2m不同机号的同系列风机安装需求。叶轮后盘与轴的连接采用锥套锁紧结构，相比平键连接，拆装时不用拉马反复敲击轴端，不会损伤轴颈表面，锥面配合的同轴度更高，高速运转时的偏心量更小。轴承座选用整体式铸铁座，散热筋沿轴向布置，运转时轴承产生的热量能顺着散热筋快速散出，配合油脂润滑结构，在4500转/分的最高转速下，轴承稳态温度能控制在75摄氏度以内，符合工业通风设备的长期运行要求。机壳的出风口法兰采用加厚钢板，螺栓孔做了长圆孔设计，现场对接风管时能微调安装位置，抵消风管安装的尺寸偏差，不用现场重新扩孔。
