450mm行程中央驱动直线滑台模组

这款直线运动模组采用中央电机直连驱动布局，有效行程覆盖450毫米区间，是自动化产线搭建、精密工位移位场景中常用的直线执行部件。从实际工程选型角度看，这类模组常被应用在3C产品组装工位的物料移送、小型检测设备的探头往复驱动、包装线的推料定位、激光打标设备的工件轴移位等场景，相比普通丝杆滑台，中央驱动的布局能让整体受力更均衡，避免单侧驱动带来的偏载磨损问题，延长导轨副的实际使用寿命。

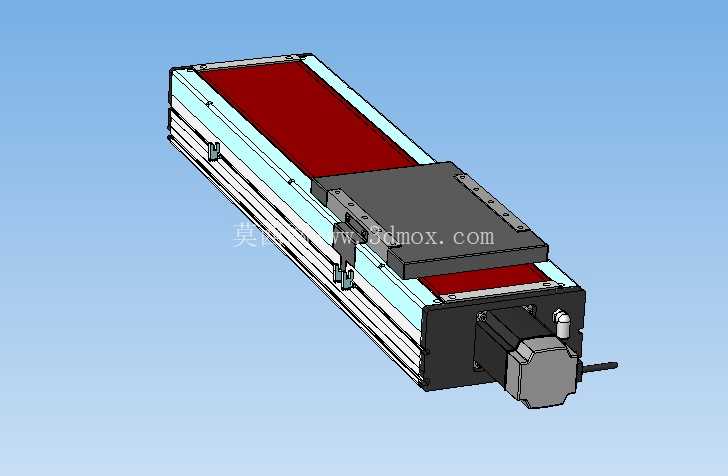

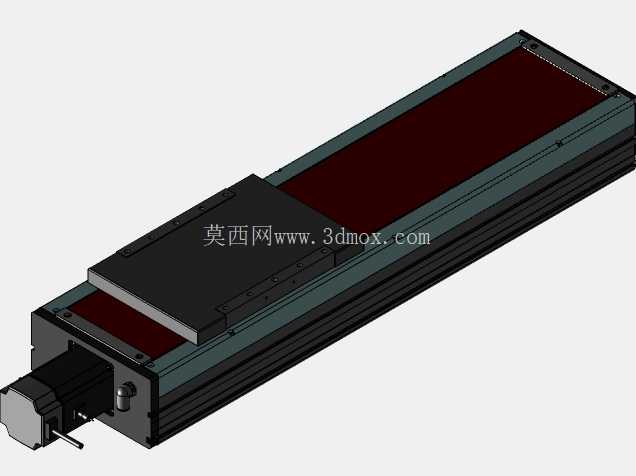

从结构设计逻辑来看，这款模组采用封闭型铝型材基座作为主体承载结构，型材内部集成了直线导轨副与传动丝杆，上部的滑台通过螺母座与丝杆连接，电机端直接对接丝杆轴端，省去了同步带传动的间隙误差，传动刚性更优。基座两侧设计有密封防尘结构，上部红色的防尘罩带可以随滑台移动同步收展，能阻挡车间环境里的切屑、粉尘进入导轨与丝杆接触面，减少日常维护的频次，适合在有少量粉尘的普通机加工、组装车间环境使用。滑台台面预留了标准的安装螺纹孔阵列，方便用户直接搭载工装夹具、吸盘、检测头等末端执行件，不需要额外做转接板的二次加工，能缩短设备组装的设计与加工周期。

在安装边界方面，这款模组的整体长度由450mm有效行程加上两端的电机端、从动端座体尺寸确定，安装时需要在设备安装板上预留对应长度的平整安装面，基座底部设计有通长的安装槽，可通过T型螺栓从任意位置锁紧固定，适配不同的安装孔位布局，不需要在安装板上提前加工密集的固定孔，降低安装板的加工精度要求。宽度方向的尺寸控制紧凑，适合在多轴并排搭建的龙门结构、XY十字滑台结构中使用，不会因为单轴宽度过大导致相邻轴的安装干涉。电机端采用标准的伺服/步进电机安装法兰，可根据实际负载、速度需求匹配不同功率的驱动电机，不需要额外定制电机转接法兰，选型适配性更强。

从功能特性上看，这款模组的重复定位精度可以满足大部分中低端自动化设备的移位需求，滑台移动的直线度由内置的高精度直线导轨保证，运行过程中滑台不会出现侧向偏移，搭载负载时的运行平稳性较好，不会出现低速爬行的问题。传动丝杆采用预压设计，消除了轴向传动间隙，换向时的空程误差极小，适合需要频繁正反转的往复运动工况。端座部分集成了丝杆支撑轴承，采用成对安装的角接触轴承，能承受一定的轴向负载，满足垂直安装场景下的负载承载需求，不过垂直使用时需要额外加装刹车机构或者配重结构，避免断电后滑台下坠造成设备损坏。

在实际建模选型过程中，这款模型的所有安装尺寸、接口尺寸都按照实物1:1还原，结构工程师在做设备整体布局时，可以直接将模型导入装配体中做干涉检查，提前验证滑台移动到行程两端时是否会和周边的机架、其他运动部件发生碰撞，也可以直接提取安装孔位尺寸来设计对应的安装板、转接件，减少测绘实物的工作量。模型的结构拆分清晰，导轨、滑台、丝杆、端座、防尘罩等部件都做了独立的实体建模，方便工程师在做方案演示时做剖视展示、运动仿真，直观给客户展示设备的运动逻辑。另外，这款模组的走线空间也在模型中做了预留，电机线缆、传感器线缆可以沿着基座侧面的走线槽布置，不会在滑台移动过程中被拉扯剐蹭，符合实际设备的布线规范。
