福伊特可调式液力偶合器传动装置结构

可调式液力偶合器作为流体动力传动的核心部件，在重载工业传动场景中承担着动力柔性传递、转速调节、过载保护的关键作用，这类源自福伊特的传动结构，广泛应用在矿山输送、电厂辅机、冶金轧线、大型风机水泵等需要长周期连续运行的重载工况中，能够在原动机与工作机之间构建非刚性的动力连接层，从根源上抵消传动链的冲击载荷，避免启动瞬间的扭矩尖峰对电机、工作机主轴、联轴器等部件造成不可逆的损伤。

从实际功能逻辑来看，这套装置依靠工作腔内部的液压油动能变化完成扭矩传递，泵轮与原动机输出轴连接，将输入的机械能转化为工作油的流体动能，涡轮端对接工作机输入轴，再将流体动能重新转化为机械能输出，整个传递过程没有金属部件的硬接触，天然具备缓冲吸振的能力。区别于普通限矩型液力偶合器，可调式结构通过导流管、勺管机构调整工作腔内部的充液率，能够在原动机转速恒定的前提下，实现输出端转速的无级调节，匹配不同工况下的负载转速需求，比如在带式输送机重载启动时可以逐步提升充液率实现软启动，在风机水泵变负荷运行时调整输出转速实现工况匹配，大幅降低空载及变负荷状态下的能耗损失。

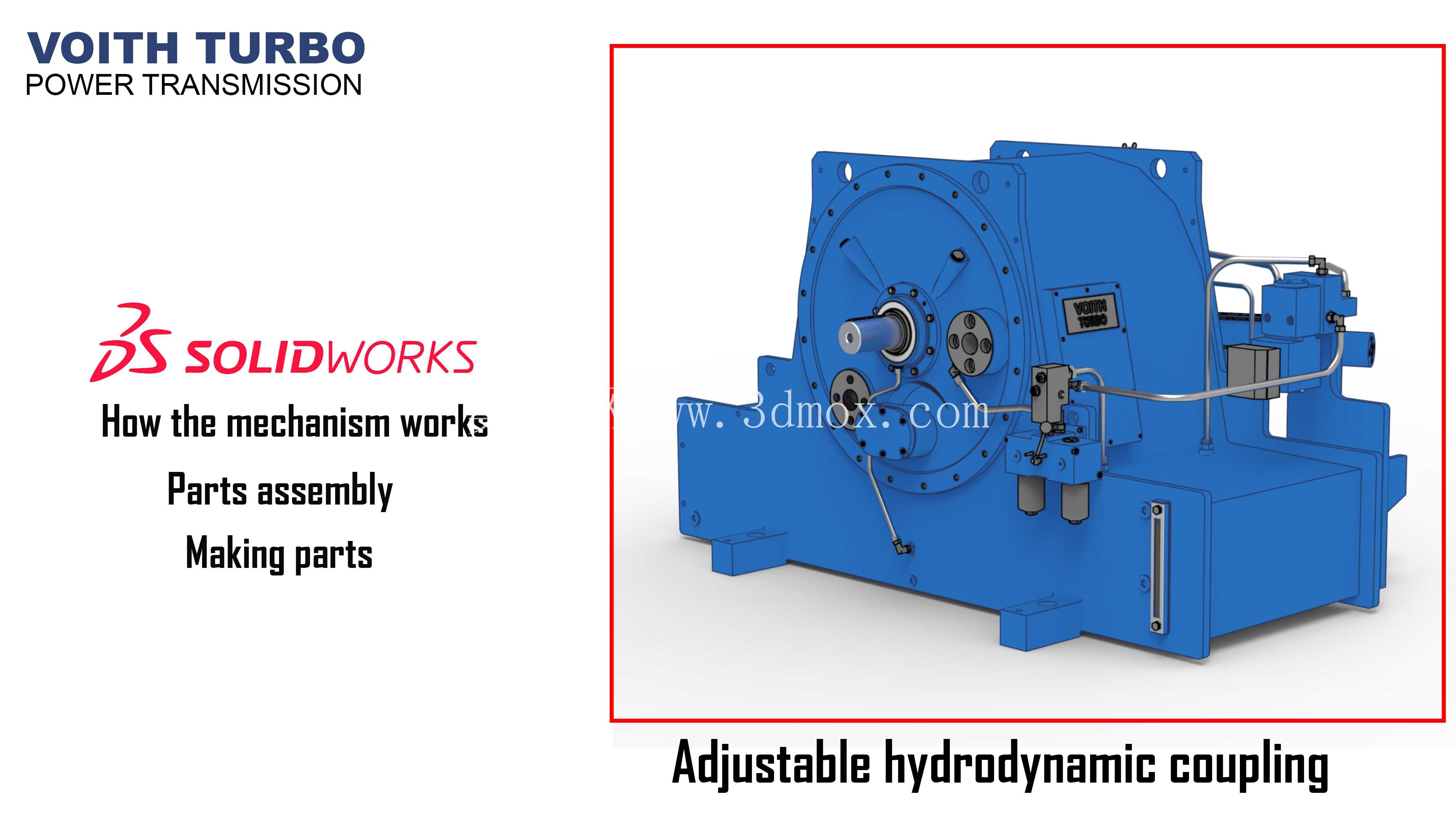

结构设计层面，整套装置采用卧式分体安装布局，输入端与输出端采用法兰式连接接口，外壳采用高强度铸铁铸造而成，承担承压、密封、支撑内部转子组件的作用，外壳表面预留的观察窗、油位检测接口、温度传感器安装位，能够方便运维人员实时监测设备运行状态，外部布设的液压管路分别连通工作腔、供油回路、冷却回路，配合外置的液压控制模块完成充液率调整、工作油冷却、杂质过滤等辅助功能。转子组件的泵轮、涡轮均采用径向直叶片的流道设计，能够最大化流体动能的传递效率，叶片与轮体采用一体化铸造成型后做动平衡校正，确保高转速运行下的振动值控制在工程允许范围内，避免长期运行出现轴承过热、密封件磨损过快的问题。

安装边界方面，这类偶合器通常布置在原动机与工作机的中间轴段，安装时需要严格保证输入、输出轴的同轴度误差控制在允许范围内，底座采用地脚螺栓固定在混凝土基础上，设备底部预留的安装孔位匹配通用重载传动的中心高尺寸，不需要对原有传动基座做大规模改造即可完成替换安装。设备的轴向尺寸根据传递功率的不同覆盖多个规格段，径向尺寸以转子最大旋转直径为边界，外部管路接口均采用标准法兰连接，能够快速对接现场的液压油站、冷却循环系统。在实际选型匹配时，需要根据原动机的额定功率、额定转速、工作机的最大负载扭矩、转速调节范围来确定对应的偶合器规格，确保工作腔的有效直径能够覆盖最大传递扭矩的需求，避免出现传递能力不足导致的滑差过大、工作油过热问题。

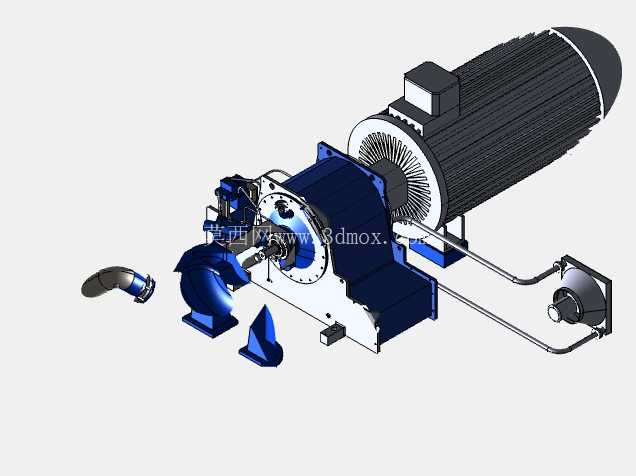

从三维建模的工程视角来看，这套结构的建模难点集中在泵轮、涡轮的复杂流道曲面构建，以及液压控制管路的空间排布上，建模时需要先确定转子组件的旋转中心线，以此为基准搭建所有回转类零件的草图轮廓，叶片部分需要按照实际流道的角度参数做阵列排布，确保每个流道的截面尺寸一致；外部的液压管路需要避开旋转部件的运动包络，同时预留足够的安装操作空间，方便现场的管路拆装与密封件更换；外壳上的加强筋布局需要对应内部的受力点，在承压较大的区域增加筋板厚度，避免长期承压出现壳体变形。整套模型完整还原了偶合器的外部装配关系、内部核心传动结构、液压控制回路的连接逻辑，能够作为传动系统选型参考、结构原理教学、虚拟装配仿真的数字化基础，帮助设计人员快速理解液力传动的工作逻辑，完成整套传动系统的布局校核。
