1050行程中央驱动线性直线运动模组

这款长行程线性运动模组，核心有效行程覆盖1050毫米区间，采用中央电机直驱的布局形式，区别于常见的端部驱动结构，能在长行程工况下平衡传动链受力，减少单侧驱动带来的皮带或丝杆挠度变形问题，在大跨度往复运动场景中保持更稳定的传动精度。从应用场景来看，这类线性模组常被集成在汽车冲压产线的工件移送工位、3C电子装配线的点位移栽机构、包装设备的物料推送单元中，也可作为非标自动化设备的直线运动轴，承担工位间的工件转运、检测探头的直线扫描驱动、工装夹具的位置切换等功能，适配需要中等负载、长行程、平稳往复运动的各类工业场景。

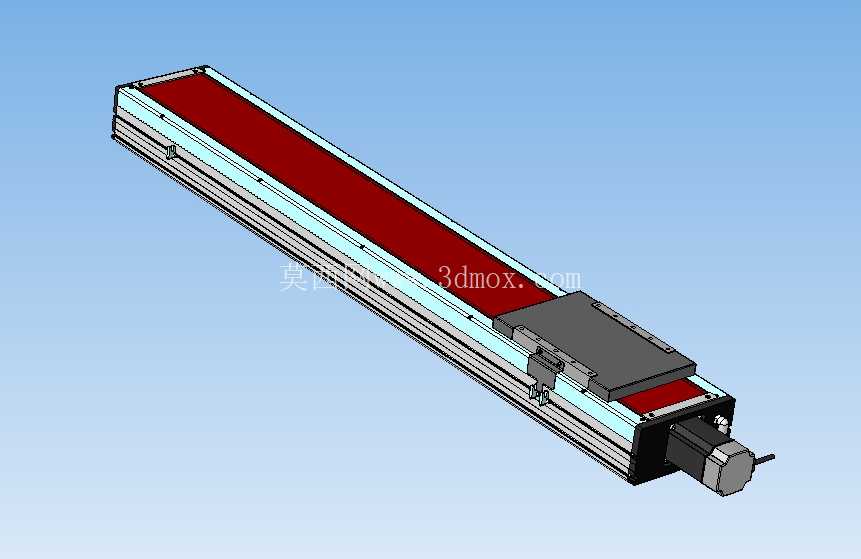

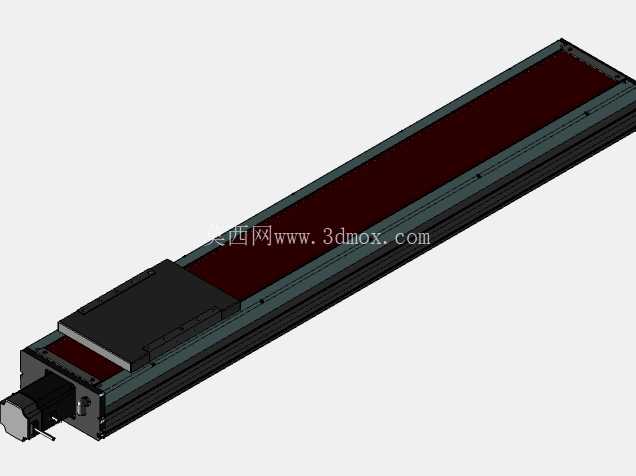

从功能特性上看，模组采用全封闭带式防护结构，上部的红色密封防尘带能阻挡车间环境中的金属切屑、冲压粉尘、切削液雾进入传动腔，避免异物卡滞导轨或磨损传动副，适配冲压车间、机加工车间这类多粉尘、多油污的恶劣生产环境。端部集成的驱动单元直接与传动副连接，省去了额外的传动转接结构，既压缩了模组整体的安装长度，也减少了传动间隙带来的回程误差，能保证重复定位精度在长周期运行下的稳定性。滑台部分的安装面预留了标准的螺纹孔位，可直接适配不同规格的工装夹具、气动吸盘、检测元件，无需额外加工转接板，降低集成时的设计与加工成本。

设计思路上，这款模组优先考虑了长行程下的结构刚性，主体采用铝合金挤压型材作为基座，型材截面经过优化设计，在保证整体轻量化的前提下，提升了基座的抗弯截面模量，避免1050毫米行程下基座因自重或负载产生下挠变形，影响运动平顺性。内置的直线导轨副与传动元件平行布置，滑台的受力点直接落在导轨滑块上方，减少偏载力矩对导轨寿命的影响，驱动电机布置在模组端部的中央位置，让传动拉力沿模组中心轴线传递，避免单侧受力导致的滑台偏磨，延长整体使用寿命。两侧的限位结构集成在型材腔体内部，不会额外占用外部安装空间，同时能在滑台运动到行程两端时提供硬限位保护，防止超程碰撞损坏驱动部件或传动元件。

从安装边界来看，模组整体为长条形规整结构，基座底部预留了通长的安装槽位，可直接通过T型螺栓固定在铝型材机架或钢制安装平台上，安装时只需保证基座安装面的平面度在允许范围内，即可完成初步固定，无需复杂的调平工序。滑台的运动方向与基座长度方向完全平行，集成设计时只需预留出两端驱动端的接线空间、以及滑台上下方的负载运动空间即可，1050毫米的有效行程对应的整体基座长度略大于行程值，设计设备布局时可根据实际安装空间核算两端的预留尺寸，避免与周边其他机构产生干涉。模组的侧面预留了传感器安装槽，可根据实际控制需求加装原点传感器、正负限位传感器，传感器位置可沿槽道任意调整，适配不同的行程限位需求，无需额外焊接或加工传感器安装支架。

在实际选型适配时，这款模组适合承担水平安装的中等负载移送任务，若用于垂直安装场景则需要额外配置制动装置，防止断电后滑台下坠。日常维护时只需定期通过注油嘴向导轨和传动副补充润滑脂，无需拆解整体结构，防尘带磨损后也可快速从端部抽出更换，降低设备运维的时间成本。相比拼接式的长行程直线轴，这款一体化的模组在出厂时已经完成了传动副与导轨的平行度校准，集成到设备中时无需反复调整传动间隙与导轨平行度，能大幅缩短设备的装配调试周期，也避免了现场装配误差导致的运动卡顿、精度不足等问题。
