GOST标准刚性法兰联轴器结构设计

在工业传动系统的轴系连接场景中，刚性法兰联轴器是应用极为广泛的基础传动部件，这类联轴器依靠法兰结合面的摩擦力与螺栓的预紧力实现两根轴的刚性连接，不存在相对位移补偿能力，因此对安装对中精度有较高要求，多用于转速稳定、载荷平稳、轴系对中精度易保证的传动场合。本次呈现的联轴器遵循GOST 20761-96标准设计，额定传递扭矩为250Nm，适配轴径32mm的传动轴，可直接应用于符合该标准要求的工业设备传动链路中。

从实际应用场景来看，这类刚性法兰联轴器常见于中小型工业输送机的驱动端连接、普通机床的进给轴传动、小型水泵与电机的直连传动、轻工设备的动力传输工位，由于其无弹性元件、结构刚性强的特点，传动过程中不存在滞后间隙，能够保证精确的传动比，因此在对传动同步性有一定要求、无冲击载荷的工况下表现稳定。不同于弹性联轴器可补偿一定的径向、角向与轴向偏差，刚性法兰联轴器的安装必须保证两轴的同轴度误差控制在允许范围内，否则会在轴与轴承处产生附加载荷，加速部件磨损，这也是结构设计与现场安装时需要重点把控的要点。

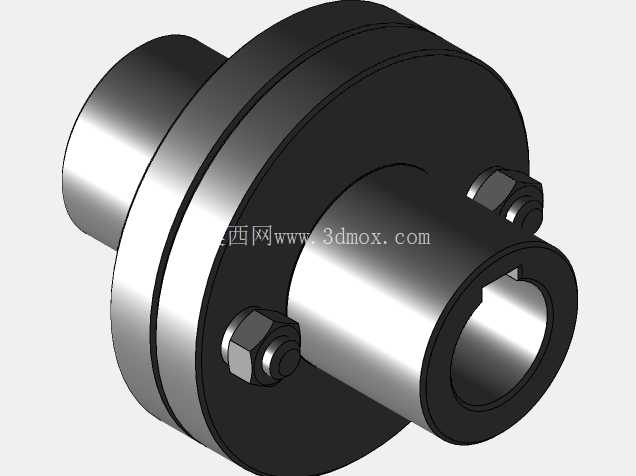

从产品功能特性来看，该联轴器由两个带法兰盘的半联轴器、连接螺栓、锁紧螺母组成，两个半联轴器分别通过键连接与两端轴固定，法兰结合面加工有定位止口，装配时止口与对应凹槽配合实现径向定位，再通过沿法兰圆周均布的螺栓穿入连接孔，拧紧螺母后依靠法兰面间的摩擦力传递扭矩。这种结构的优势在于构造简单、制造维护方便、传动效率高、可传递的扭矩范围大，只要安装对中达标，长期运行的可靠性远高于多数带补偿元件的联轴器，且不存在弹性元件老化失效的问题，使用寿命更长。

设计思路上，该联轴器严格遵循GOST 20761-96的尺寸规范，法兰盘的外径、螺栓孔分布圆直径、螺栓规格数量、止口配合尺寸、轴孔直径与键槽尺寸均符合标准要求，建模过程中对法兰结合面的平面度、轴孔与止口的同轴度、螺栓孔的位置度都做了符合机械加工精度的公差预留，保证加工后的零件能够实现互换装配。法兰盘上的螺栓孔采用铰制孔设计时可依靠螺栓杆的剪切力传递更大扭矩，若采用普通通孔则完全依靠结合面摩擦力传力，本次设计的250Nm扭矩规格采用普通螺栓连接即可满足载荷要求，同时降低了螺栓孔的加工精度要求，更利于批量生产。

外形尺寸与安装边界方面，该联轴器适配32mm直径的轴端，轴孔深度根据标准要求匹配对应轴的插入长度，法兰盘整体外径控制在合理范围内，不会占用过多的径向安装空间，轴向总长度为两个半联轴器的法兰厚度与轴段长度之和，安装时需要预留足够的轴向操作空间用于拧紧连接螺栓，同时要保证两轴端的间距符合标准规定的间隙值，避免轴端顶死造成附加轴向力。装配完成后，法兰结合面应完全贴合，用塞尺检查结合面间隙时不应有贯穿性缝隙，螺栓拧紧需按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免法兰面受力不均导致偏载。

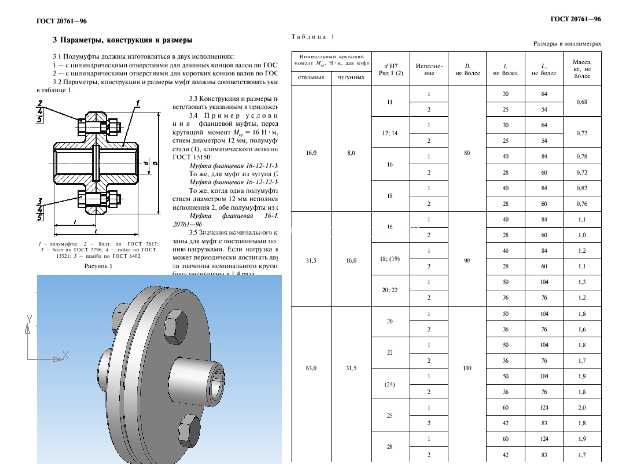

在三维建模过程中，对零件的倒角、圆角、退刀槽等工艺结构都做了完整还原，键槽的尺寸符合对应轴径的普通平键标准，螺栓与螺母的规格匹配法兰厚度，保证拧紧后螺母有足够的啮合扣数。模型同时呈现了工程图纸的尺寸标注与三维装配效果，能够直观展示各零件的配合关系与整体外形，既可以作为机械设计教学的参考案例，也可直接用于对应工况下的设备选型参考，帮助结构设计人员快速了解该标准下联轴器的结构形式与安装尺寸，缩短传动系统的设计周期。需要注意的是，这类刚性联轴器不可用于存在频繁正反转、冲击载荷较大、两轴对中难以保证的工况，否则极易出现螺栓断裂、轴弯曲、轴承损坏等故障，选型时必须结合实际工况的载荷特性、安装条件综合判断，确保联轴器的额定扭矩大于传动系统的最大计算扭矩，预留足够的安全系数。
