可换叶片式Darrius与H转子垂直轴风力发电装置

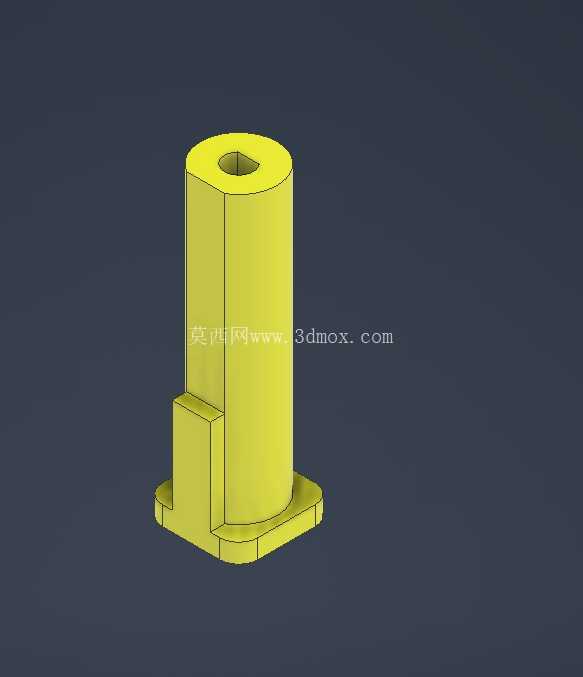

在分布式离网供电、城市建筑立面风能回收、小型离网基站供电这类场景里，垂直轴风力发电机的适配性一直优于传统水平轴机型，它不需要复杂的对风机构，对紊流风场的耐受度更高，在风向多变的城市建成区、山地垭口这类区域，启动风速阈值更低，运维频次也能大幅降低。这套垂直轴风力发电装置的核心设计亮点，在于上接头采用了可互换的模块化结构，不需要拆解主轴与底座的连接部分，就能快速更换不同翼型、不同弦长的叶片组件，既可以装配Darrius型的弧形升力叶片，也能换装H型直叶片，适配不同风速区间的风能捕获需求——在年平均风速较低的区域，可以换用低启动风速的H型叶片，在风速稳定、风能密度高的区域，则可以更换Darrius弧形叶片提升风能利用系数。

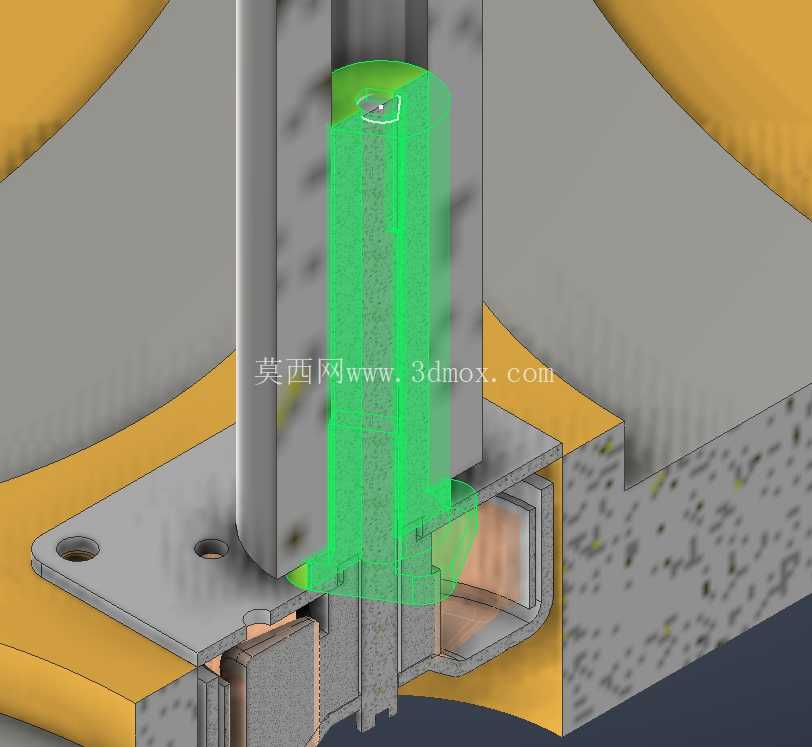

从结构设计逻辑来看，整套装置的受力传递路径做了明确的分层：底部方形安装底座通过四个角点的安装孔与基础面固定，底座上方的回转支撑座承担主轴的径向与轴向载荷，叶片旋转产生的扭矩通过主轴传递到底座内部的发电单元，避免叶片载荷直接作用在发电组件上，降低核心发电部件的磨损概率。叶片与上接头、下转盘的连接位置都做了嵌入式定位结构，更换叶片时只需要松开紧固件就能完成对位，不需要反复调整动平衡，大幅降低现场维护的操作难度。

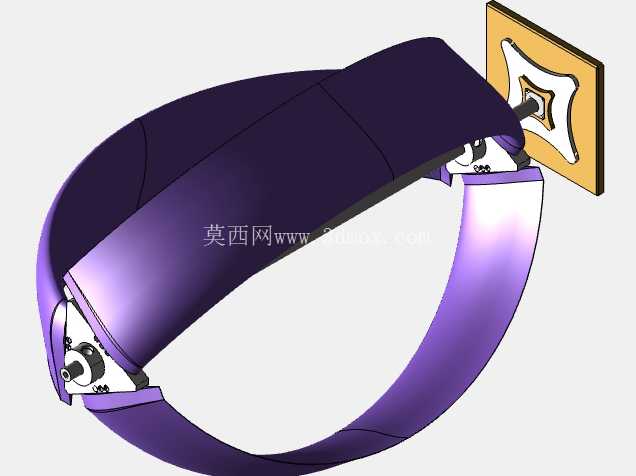

安装边界方面，整套装置的底座采用正方形安装面，安装孔位按照通用小型风力发电机的安装规范做了适配，不需要额外定制转接支架就能固定在水泥基础、钢结构支架或者建筑屋面的预置安装点上。叶片的旋转包络为环形空间，安装时只需要预留出叶片旋转半径对应的安全距离，不需要额外设置偏航机构的运动空间，整体占地尺寸远小于同功率等级的水平轴风力发电机。叶片采用曲面一体化成型结构，曲面弧度经过气动优化，在旋转过程中能减少叶片尖端的涡流损耗，同时降低旋转时的气动噪音，适合在对噪音有要求的居民区、办公建筑周边部署。

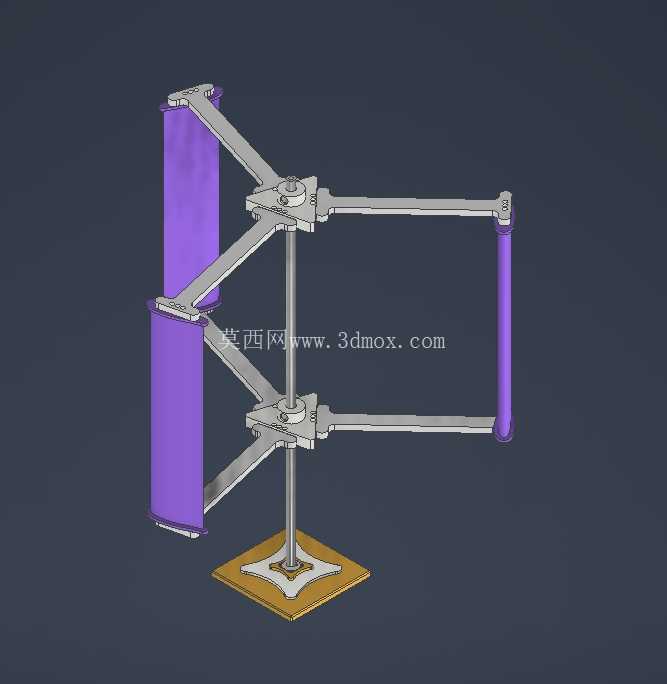

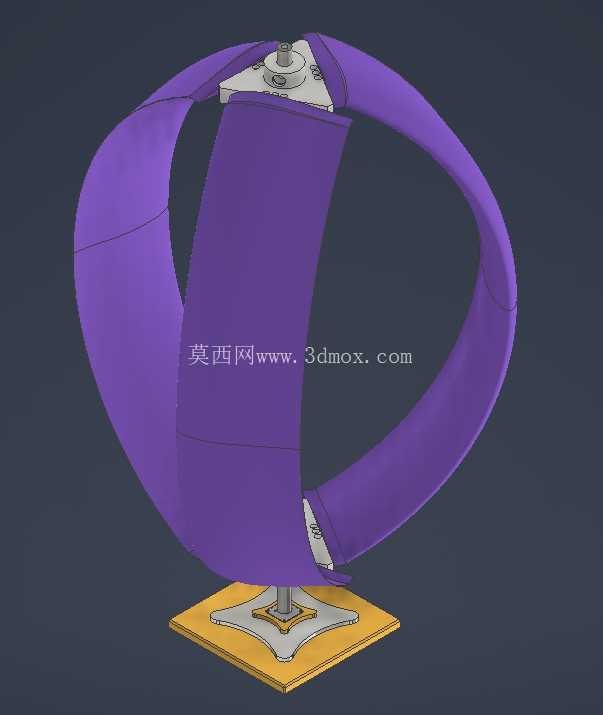

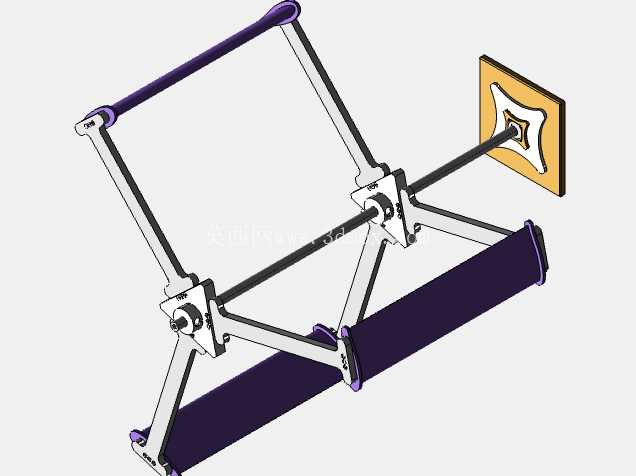

在实际使用场景中，这套装置可以根据部署区域的风资源特征灵活切换叶片配置：比如在城市高楼的屋面，紊流占比高、平均风速偏低，换用H型转子叶片时，叶片的直翼结构对紊流的响应更稳定，不会因为风向快速变化产生额外的振动；在开阔的乡村、牧区或者野外监测站点，风速稳定且高风速时段占比高，换用Darrius弧形叶片时，升力型叶片的高转速特性可以提升发电效率，匹配储能系统的充电需求。上下连接盘的结构做了等强度设计，不管搭配哪种叶片，连接位置的应力分布都能控制在材料许用应力范围内，不会因为更换叶片出现局部应力集中的问题。主轴与底座的连接位置设置了密封结构，能阻挡雨水、沙尘进入回转支撑部位，在户外露天环境下长期使用也不需要频繁做润滑维护。

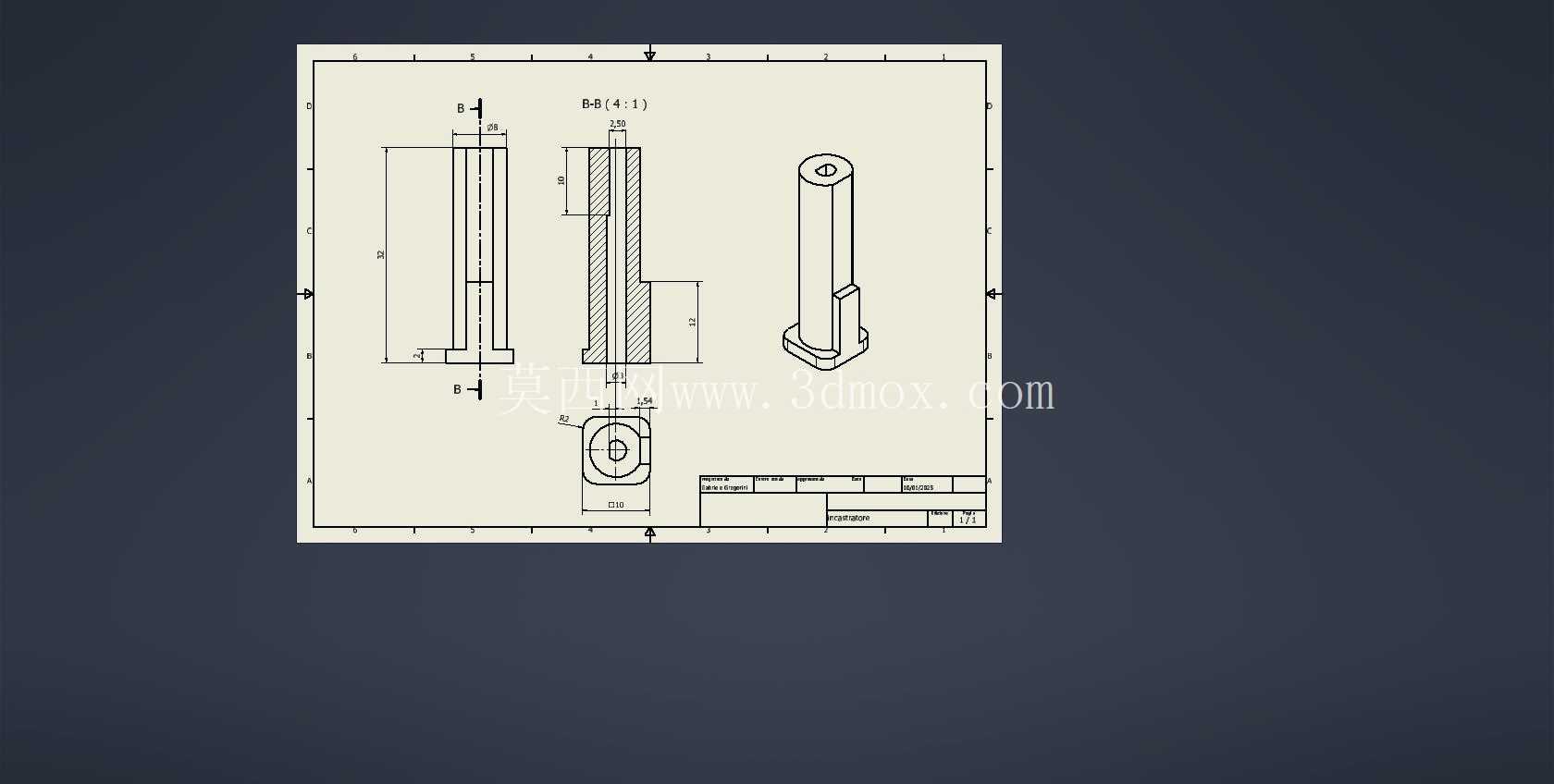

从建模细节来看，整套模型还原了叶片与连接盘的装配关系、底座的安装孔位、上接头的互换接口结构，所有配合面的尺寸都按照实际装配公差做了预留，不管是做结构仿真验证，还是做后续的工程化出图，都能直接提取对应的尺寸参数。叶片的曲面造型做了连续性处理，在做气动仿真时可以直接导入流体仿真软件，不需要额外修复曲面破面。连接位置的紧固件都做了简化还原，能清晰看到叶片拆装的操作空间，验证更换叶片时的操作可行性，避免实际生产时出现工具无法到达装配位置的问题。
