户外立柱式防风雨水压表防护柜体结构

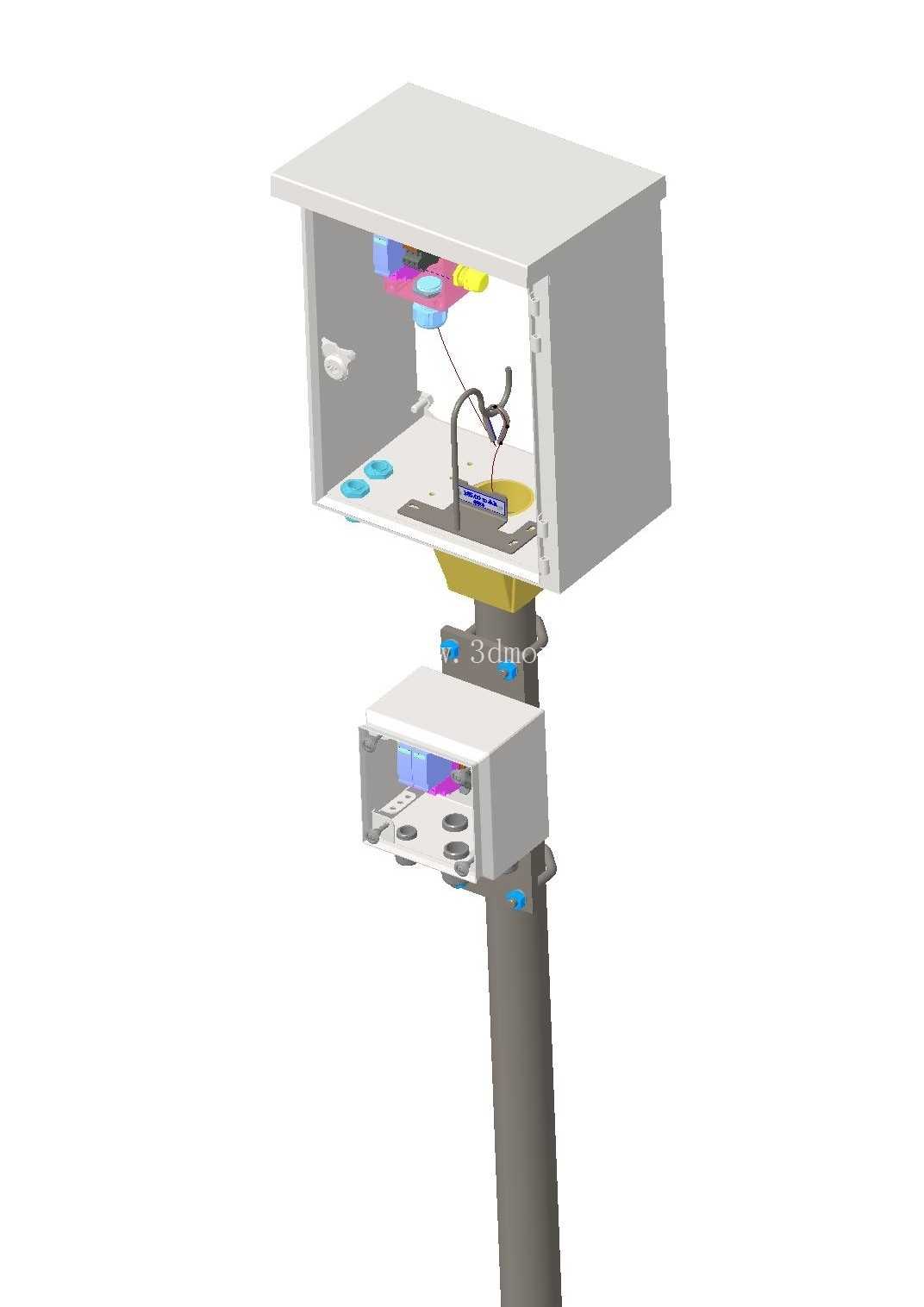

这款立柱安装的水压表防护柜体，主要面向户外露天的供水、工业流体管路压力监测场景设计，解决露天环境下仪表长期受日晒雨淋、沙尘侵蚀导致的读数不准、部件老化快、接线端锈蚀的实际工程问题。从结构设计逻辑来看，整体采用上下双层柜体搭配单立柱支撑的布局，上层主柜体为水压表核心安装腔，顶部做外伸式平顶遮雨檐，檐边超出柜体侧壁一定距离，避免雨水顺着柜体接缝渗入内部，柜体侧壁预留多组标准化安装孔位，既可以用来固定内部的仪表安装板、走线槽，也能根据现场需求加装侧装的接线端子排或者透气阀，平衡柜内外温差带来的凝露问题。下层副柜体主要用来放置接线端子、信号转换模块这类辅助电气元件，和上层仪表腔做物理分隔，避免日常检修仪表时误碰接线回路，也能减少接线区域的积灰积水风险。

从安装边界来看，整套柜体依托单根圆形立柱做抱箍式固定，上下两层柜体都预留了适配不同直径立柱的抱箍安装位，安装时不需要现场做复杂的混凝土基础，直接在现有管路旁的立柱、管架上就能完成固定，柜体距离立柱的安装间隙做了限位设计，既保证固定强度，也避免柜体和立柱直接贴合导致的接触面锈蚀。柜体内部的主安装板采用可抽拉式设计，日常更换仪表、校准压力数值的时候，不需要把整个柜体从立柱上拆下来，只需要松开安装板的固定螺丝就能把仪表部分拉出操作，大幅降低户外运维的工作量。柜体的开合结构采用侧边隐藏式铰链，配合防水胶条做密封，柜门关闭后胶条的压缩量经过校核，能满足户外露天使用的防淋水要求，同时柜门内侧预留了标识牌安装位，可以标注管路编号、压力量程、运维注意事项等现场信息。

设计过程中针对户外使用的痛点做了多处细节优化，比如柜体所有的外露边缘都做了折边处理，既提升柜体整体的结构刚度，避免薄钢板焊接或者折弯后的边缘变形，也能防止运维人员操作时被锐边划伤；柜体底部预留了防水格兰头的安装孔，所有进出柜体的信号线、压力表引压管都通过格兰头固定密封，避免雨水、虫蚁从走线缝隙进入柜内；上层柜体的内部还预留了微型加热模块的安装位置，在高湿、低温的区域使用时，可以加装小功率加热模块避免柜内凝露结霜，保证压力仪表的电子部件正常工作。

从实际使用场景来看，这类防护柜体可以适配绝大多数常规量程的水压表、压力变送器安装，不管是市政供水管网的户外压力监测点、工业园区的循环水管路压力采集点，还是厂区露天的消防水系统压力监测点位，都能通过这套柜体完成仪表的户外防护安装，不需要额外搭建仪表防护小间，能大幅降低现场安装的土建成本。柜体的外形尺寸经过优化，主柜体的内部空间刚好容纳常规尺寸的水压表加上配套的阀门、走线部件，不会做多余的空间浪费，整体结构紧凑，在户外安装时不会占用过多的通道空间，也不会因为体积过大导致大风天气下的风阻过高影响安装稳定性。上下两层柜体的高度差也经过人体工程学校核，上层仪表腔的中心高度刚好匹配成年人站立时的视线高度，日常巡检时不需要弯腰或者踮脚就能清晰读取压力数值，下层副柜体的高度也刚好适合手部操作接线端子，不需要大幅度俯身就能完成接线检修作业。

在结构强度设计上，柜体的板材厚度选型兼顾了重量和防护强度，既不会因为板材过薄导致运输、安装过程中变形，也不会因为板材过厚导致整体重量过大，增加立柱的承重负担。抱箍固定结构采用双螺栓锁紧设计，每个柜体和立柱的连接点都有两组抱箍，即使长期受户外风力振动影响，也不会出现柜体移位、倾斜的问题。柜体表面的涂装采用户外型粉末喷涂工艺，耐紫外线、耐雨水腐蚀，能适应不同区域的户外环境使用，不会因为长期日晒出现涂层粉化、脱落的问题。
