适配35mm轴径250Nm扭矩弹性套筒销联轴器

在各类工业传动系统的轴系连接场景中，弹性套筒销联轴器是应用极为广泛的挠性传动部件，尤其在存在一定安装同轴度误差、需要缓冲吸振的中小扭矩传动工位上，这类部件的选型合理性直接影响整套传动链路的运行稳定性。本次涉及的弹性套筒销联轴器，额定传递扭矩为250Nm，适配轴径为35mm的传动端，完全遵循GOST 21424-93标准的尺寸规范设计，可直接适配对应标准的电机输出轴、减速机输入轴或是设备主轴的连接需求。

从实际应用场景来看，这类联轴器常出现在轻工输送设备、小型机床进给机构、汽车冲压线辅助传动工位、通用泵阀传动端等场景，这类场景普遍存在两个共性问题：一是安装过程中很难保证主动轴与从动轴的绝对对中，往往存在少量的径向、角向或是轴向偏移；二是传动过程中会存在启动冲击、负载波动带来的振动，如果采用刚性联轴器连接，很容易造成轴端轴承磨损加快、连接螺栓断裂、传动噪音过大等问题。而弹性套筒销联轴器的结构特性，刚好可以针对性解决这些问题：其通过带弹性衬套的销钉作为扭矩传递的中间载体，弹性衬套在传递扭矩的同时，可以通过自身的弹性变形补偿两轴之间的相对偏移，同时吸收传动过程中的冲击振动，降低整个轴系的共振风险。

从结构设计思路来看，这款联轴器采用对称分布的弹性销结构，两个半联轴器分别与主动轴、从动轴通过键连接实现周向固定，轴向依靠轴端挡圈或是紧定螺钉实现限位，两个半联轴器的法兰端沿圆周均匀分布6组安装孔，弹性套筒销穿入安装孔后，依靠衬套与孔壁的过盈配合实现扭矩的传递，不需要额外的润滑结构，日常维护成本极低。设计过程中需要重点校核几个核心参数：首先是弹性销的剪切强度，要保证在250Nm额定扭矩下，销钉的剪切应力处于材料许用应力范围内，同时预留1.5-2倍的过载余量，应对启动瞬间的峰值扭矩；其次是弹性衬套的压缩变形量，要保证在允许的轴偏移范围内，衬套的变形不会超出其弹性极限，避免出现永久变形导致补偿失效；另外还要考虑法兰盘的扭转刚度，避免在扭矩传递过程中法兰盘出现过大的扭转变形，影响传动精度。

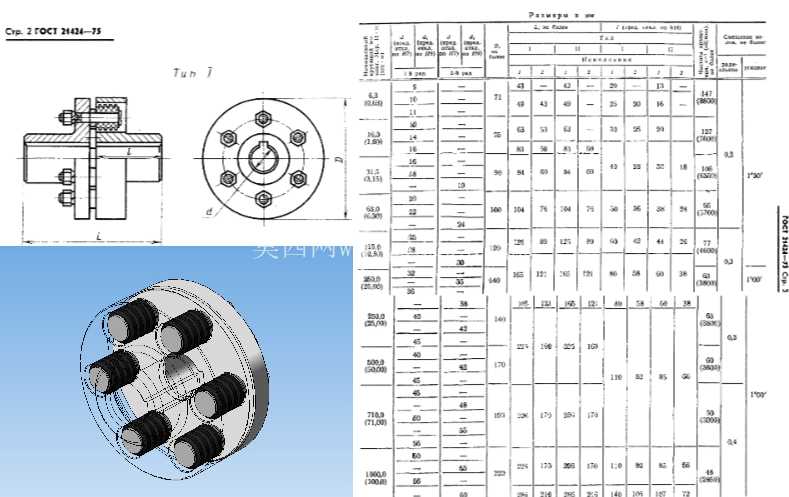

从安装边界与尺寸参数来看，这款联轴器的轴向安装尺寸紧凑，法兰外径、销孔分布圆直径、销孔直径、轮毂长度等尺寸均严格遵循对应标准的规范，不需要额外定制安装接口，只要轴径为35mm、传递扭矩在250Nm以内的传动场景，都可以直接替换安装。安装过程中需要注意，两轴的径向偏移量不能超过弹性衬套允许的最大补偿量，角向偏移也要控制在标准允许的范围内，否则会大幅降低联轴器的使用寿命，同时会带来额外的附加载荷作用在轴端轴承上。另外，弹性衬套属于易损件，长期运行后如果出现衬套磨损、老化开裂的情况，只需要更换弹性套筒销即可，不需要整体更换两个半联轴器，维护成本远低于整体式的挠性联轴器。

在三维建模过程中，这类标准件的建模需要严格遵循标准的尺寸公差要求，尤其是轴孔的公差、键槽的尺寸公差、销孔的位置度公差，都要符合机械设计的公差配合规范，否则生成的工程图无法直接用于生产加工。模型中需要清晰表达出弹性衬套与销钉、半联轴器之间的装配关系，方便后续在整机装配中进行干涉检查，确认安装空间是否足够，避免在实际装配时出现联轴器与周边零部件干涉的问题。对于设备选型人员来说，这类标准联轴器的三维模型可以直接导入到整机装配文件中，提前模拟安装状态，校核轴系的对中情况，评估传动系统的振动特性，大幅缩短设备开发的周期，减少现场安装调试时出现的适配问题。
