GOST标准刚性法兰联轴器结构设计

在工业传动系统的轴系连接场景中，刚性法兰联轴器是应用极为广泛的基础传动部件，这类联轴器依靠法兰结合面的摩擦力与螺栓的预紧力实现两根轴的刚性连接，不存在相对位移补偿能力，因此对安装时的两轴对中精度要求较高，通常应用在对传动刚性要求高、轴系对中条件好、工作载荷平稳的工况中，比如中小型机床的主轴传动单元、工业泵组的动力输入端、输送线的驱动轴连接等场景，都能见到这类刚性法兰联轴器的身影。

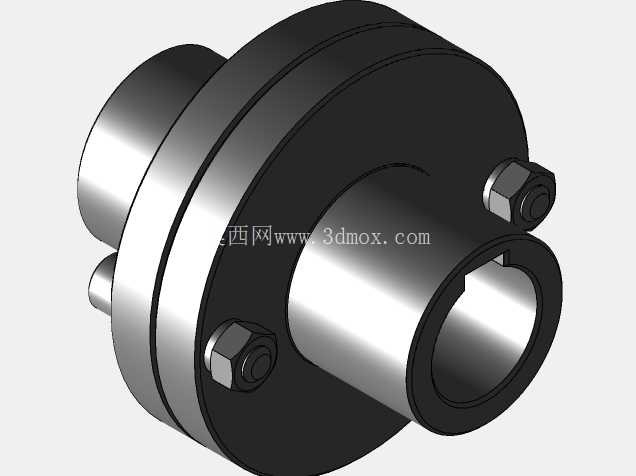

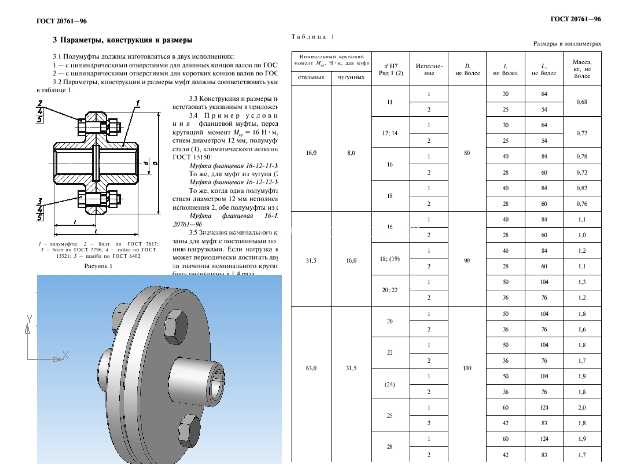

这款联轴器的设计完全遵循GOST 20761-96标准规范，额定传递扭矩为250Nm，适配轴径为38mm的传动轴，整体结构采用对称式法兰盘设计，两个对接的法兰盘分别通过键连接与两侧的传动轴实现周向固定，法兰盘端面加工有定位止口，对接时止口的配合面能够保证两轴的同轴度，降低安装时的对中难度，避免因安装偏差导致的轴系附加载荷。法兰盘沿圆周方向均匀布置连接螺栓，螺栓采用铰制孔设计，依靠螺栓杆与孔壁的挤压承受工作载荷，相比普通受拉螺栓，铰制孔螺栓能够传递更大的扭矩，同时在正反转切换的工况下能有效减少连接间隙，保证传动的刚性。

从结构设计的细节来看，法兰盘的轮毂部分做了等强度优化，轮毂长度根据轴径的配合要求设定，保证与轴的接触长度足够，避免键连接出现应力集中导致的轮毂开裂；法兰盘的盘体部分厚度根据额定扭矩下的螺栓剪切强度、法兰结合面的压应力计算确定，既不会因厚度过大增加不必要的转动惯量，也不会因厚度不足导致法兰盘在过载时发生翘曲变形。法兰端面的结合面加工有较高的平面度要求，装配时不需要额外的减震垫片，依靠金属面的直接接触保证传动的刚性，避免弹性变形导致的传动滞后。

在安装边界方面，这款联轴器的径向最大尺寸根据螺栓分布圆直径与螺栓头的突出尺寸确定，轴向安装尺寸需要考虑两个法兰盘的轮毂长度、对接后的间隙余量，安装时需要先将两个半联轴器分别热装或者压装到对应的轴端，保证键与键槽的配合符合公差要求，调整两轴的同轴度到标准允许的范围内后，再穿入连接螺栓，按照对角拧紧的顺序逐步施加预紧力，避免法兰盘出现偏斜。日常维护中只需要定期检查螺栓的预紧力是否下降，法兰结合面是否出现错位即可，由于没有相对滑动的摩擦部件，这类刚性联轴器的维护成本极低，正常工况下的使用寿命远高于弹性联轴器。

在三维建模过程中，这类标准件的建模需要严格遵循标准给定的尺寸参数，尤其是止口的配合公差、螺栓孔的位置度、键槽的尺寸公差，都需要和标准要求保持一致，保证模型能够直接用于装配仿真，避免在后续的工程图导出、装配干涉检查中出现尺寸偏差。建模时可以先绘制单侧半联轴器的轮廓，通过旋转特征生成基体，再拉伸切除出螺栓孔、键槽、止口等特征，最后装配螺栓、螺母等标准件，还原真实的装配状态，方便设计人员在做整机布局时直接调用，核对安装空间是否满足要求，避免在实际装配时出现空间干涉的问题。

不同于带补偿能力的弹性联轴器，刚性法兰联轴器的传动没有滞后，能够精准传递扭矩和转角，因此在一些需要精准同步传动的场景下，比如数控设备的进给轴连接、精密输送的辊道传动，这类刚性联轴器的优势十分明显，不会因为弹性元件的变形导致传动误差。但在选型时需要注意，这类联轴器不能承受径向和轴向的附加载荷，因此对安装基座的刚性、轴系的对中精度都有较高要求，如果安装时对中偏差过大，会导致轴承受附加的弯矩，大幅缩短轴承和轴的使用寿命，严重时甚至会出现轴的疲劳断裂。
