现代独栋多层别墅外观造型设计

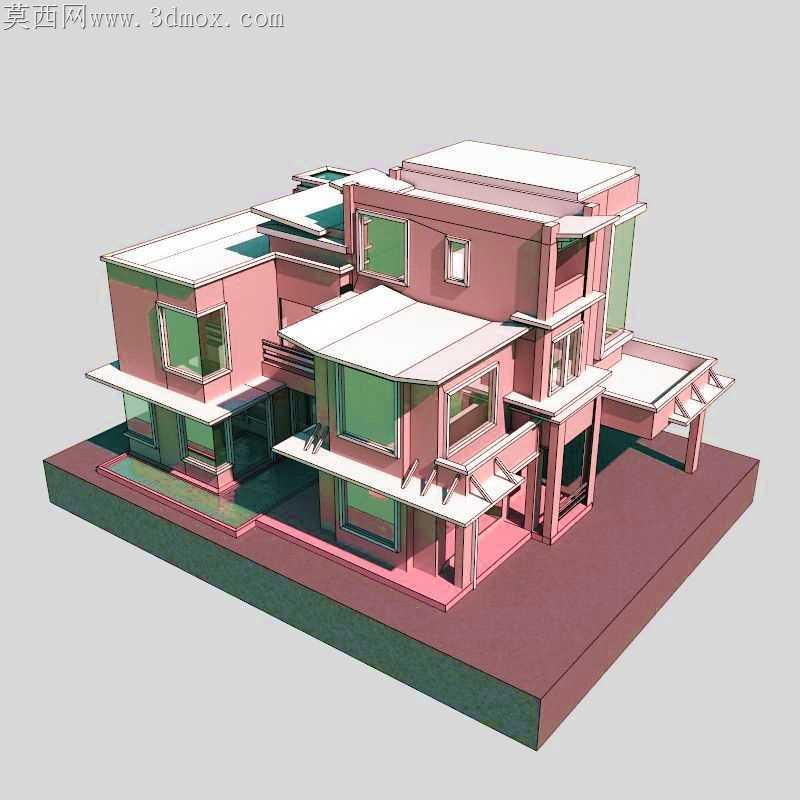

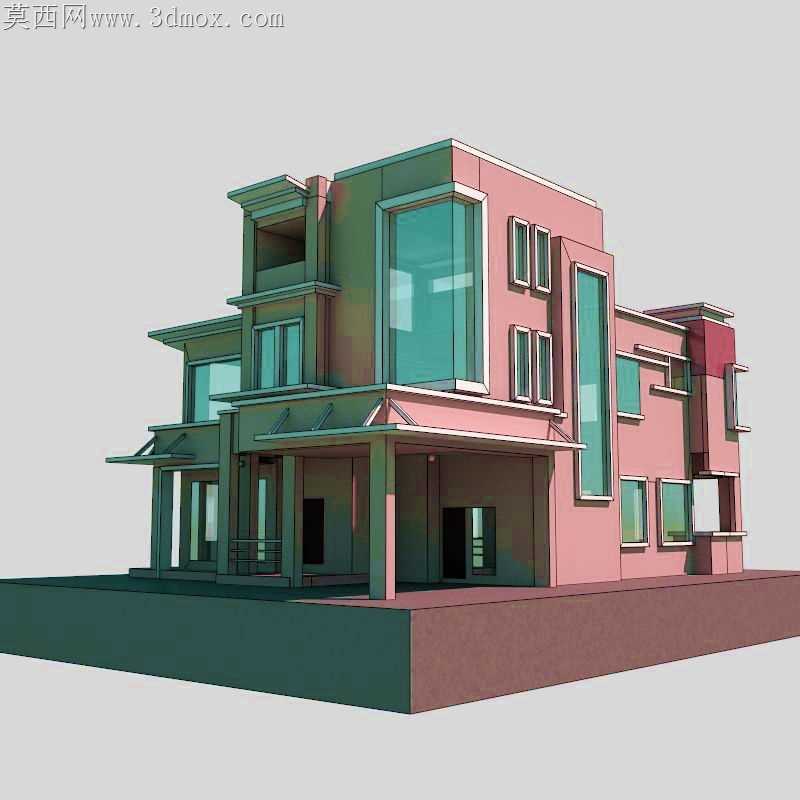

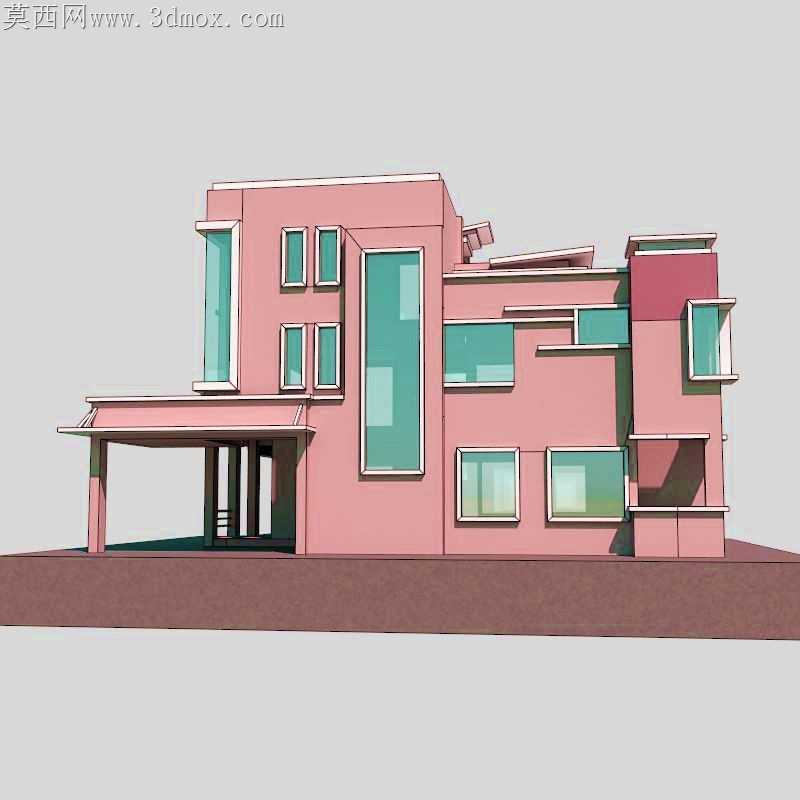

民用住宅落地施工时，外墙立面的造型转折最容易出现防水收口隐患，尤其是错落挑檐与大面积落地窗衔接的位置，传统二维图纸很难直观呈现不同立面的高差关系，工人现场放样时极易出现尺寸偏差，导致后期窗框安装留缝不均、挑檐排水坡度找不准的问题。这款别墅模型在曲面与平立面衔接处做了精细化的结构处理，所有外凸窗套的边缘都预留了15毫米的滴水线让位空间，不用后期现场二次切割剔槽，直接按照模型导出的构件尺寸预制混凝土线条，就能保证每个窗沿的排水坡度统一，避免雨水顺着墙面流挂污染外墙饰面。错落退台的挑檐部分，模型里把每一层的出挑长度差控制在300毫米，既保证下层露台有足够的遮雨范围，又不会因为出挑过长增加结构荷载，连挑檐底部的灯槽预留位都和外立面的走线槽做了连通设计，不用后期在外墙开槽布管破坏保温层。不同色彩的外墙饰面分界处，模型里特意做了5毫米的凹缝让位，现场施工时直接在凹缝处贴美纹纸做分色处理，就能避免不同颜色的真石漆出现混色流挂，比现场弹线定位的精度高很多。大面积落地玻璃的窗框安装位，模型里把结构墙体的洞口尺寸比窗框外包尺寸多留了20毫米的安装间隙，方便现场打发泡胶填充密封，不会出现窗框塞不进去或者间隙过大漏风的问题。首层架空门廊的立柱位置，模型里对齐了二层墙体的承重轴线，没有出现立柱偏位导致的荷载传递不合理问题，连立柱底部的台基高度都比室外地坪高出150毫米，刚好满足雨季防倒灌的规范要求。侧立面的狭长竖向窗，模型里把窗间墙的宽度做了等距均分，不会出现现场砌筑时窗洞大小不一的问题，保证外立面的视觉韵律感统一。屋顶露台的女儿墙高度，模型里按照临空防护要求设置到1100毫米，同时把女儿墙顶部的压顶做了向内的排水坡度，避免雨水向外流淌污染墙面。连外墙空调外机的预留机位，都藏在了立面造型的凹槽里，外面用和外墙同色的格栅遮挡，不会破坏整体立面的整洁感，机位旁边还预留了冷凝水管的走线位，直接接入建筑的排水立管，不用后期明装管道影响美观。
