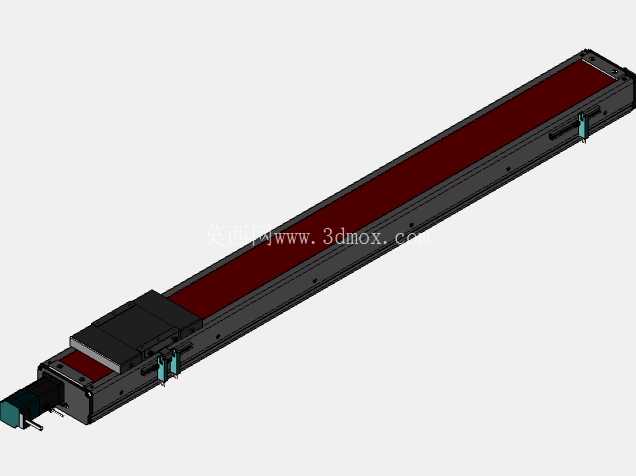

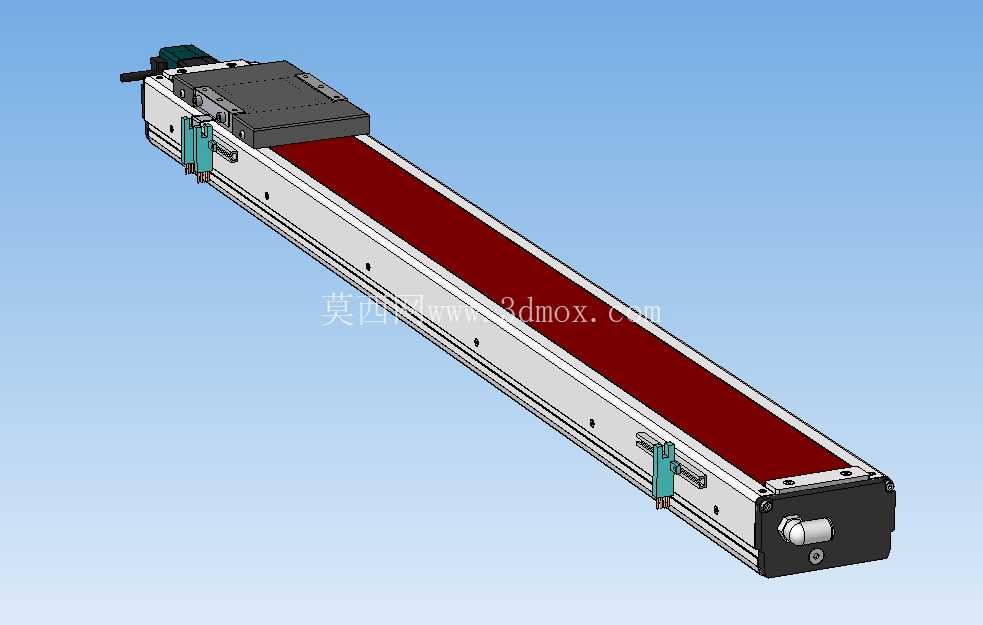

850行程中央驱动线性运动模组

这款线性运动模组在自动化产线的点位搬运、工位移栽场景中适配性极强，尤其适合汽车冲压线周边的工件中转、检测工位的探头进给这类需要中等行程、稳定传动的工况，相比侧装电机的同行程滑台，中央驱动的布局能让整体受力更均衡，高速往复运行时的偏载扭矩更小，长期运行的精度保持性更有优势。从结构设计来看，模组采用全封闭铝型材基座作为主体承载结构，型材内部集成了直线导轨副与传动组件，上部的不锈钢带密封结构能有效阻挡冲压车间常见的金属碎屑、切削液雾气进入传动腔，避免导轨滚道、传动部件出现异常磨损，适配车间多尘、多油污的复杂作业环境。驱动端的伺服电机布置在模组长度方向的中部位置，这种设计并非随意排布，而是针对850毫米的额定行程做的动力学优化：如果将电机布置在端部，长行程下传动丝杆的临界转速会受悬臂效应影响，最高运行速度被限制，而中部驱动的方式将丝杆分成两段等长的传动区间，有效降低了丝杆的长径比带来的挠曲变形风险，同等丝杆直径下能允许更高的额定运行转速，缩短工位切换的空行程时间。模组的滑台部分采用一体化滑块设计，滑块与导轨的滚道配合面做了预紧调整，出厂时的预压等级适配常规的移栽负载需求，既不会因为预紧过大导致运行阻力升高、电机负载冗余不足，也不会因为预紧过小出现滑台侧向间隙，保证垂直于运动方向的负载承载能力。滑台侧面预留了标准的传感器安装槽位，可直接安装槽型光电开关作为原点、正负硬限位的检测元件，不需要额外设计安装支架，减少设备集成时的加工工作量；两端的端盖上预留了防尘刮片的安装位，可根据使用场景更换不同耐磨等级的刮片，清理导轨面附着的杂物。从安装边界来看，模组基座的底部设计了通长的T型安装槽，既可以从端部穿入T型螺栓做整段固定，也可以在指定位置做下沉式安装，适配不同的设备机架安装面；滑台的安装面加工了标准的定位销孔与螺纹孔阵列，可直接连接工装夹具、吸盘架、检测探头等执行部件，不需要额外做转接板设计，降低集成时的设计成本。在实际选型适配时，需要注意这款模组的侧向弯矩承载上限，当负载重心偏离滑台安装面较高时，需要核算运行加速度下的倾覆力矩，避免超出导轨的额定负载范围；中央电机的出线方向可根据安装空间做旋转调整，适配设备内部的走线布局，避免与周边其他机构出现干涉。传动部分采用滚珠丝杆作为传动元件，配合端部的角接触轴承组做支撑，能有效抵消丝杆高速旋转时的轴向窜动，保证重复定位精度满足自动化装配、检测类工位的精度要求；模组两端的机械缓冲块采用聚氨酯材质，在软限位失效的情况下能吸收滑台的冲击动能，避免硬碰撞导致导轨、丝杆出现不可逆的损伤。针对汽车冲压场景的应用，这款模组可安装在拆垛工位作为板料的分张进给机构，也可安装在线尾检测工位作为视觉相机的移动载体，850毫米的行程刚好覆盖常规乘用车覆盖件的检测幅面，不需要额外增加行程扩展结构；密封结构的设计能抵御冲压车间定期吹扫清理时的高压气流冲击，避免碎屑被吹入模组内部。在三维建模过程中，这款模型完整还原了模组的安装孔位、外部轮廓、运动副位置，可直接导入自动化设备的整体装配体中做干涉检查，不需要再重新测绘外部尺寸，能大幅缩短方案设计阶段的建模周期；模型中各部件的装配关系完全按照实际生产的装配顺序搭建，可直接用来做爆炸视图、装配工艺说明的素材，也能用来做运动仿真，验证不同速度下的机构运行轨迹是否与周边设备存在干涉。
