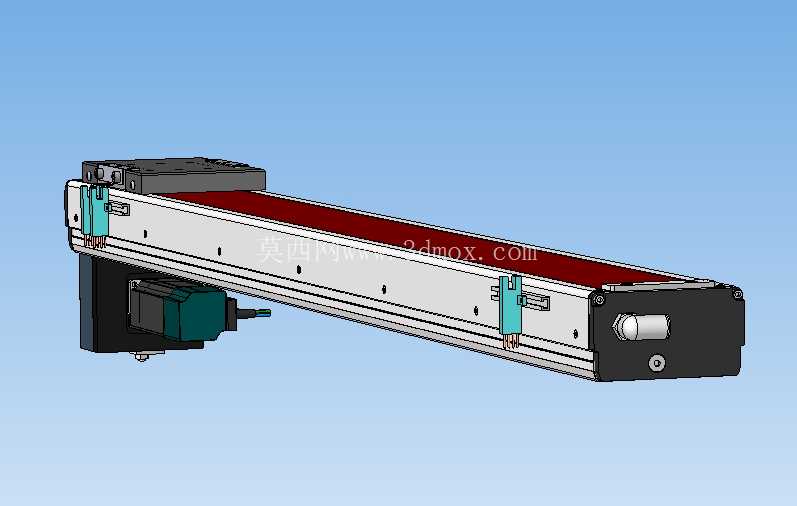

底部驱动千毫米行程直线运动滑台模组

在汽车冲压产线的上下料工位、长距离物料分拣输送线、大跨度检测设备的进给机构中，经常需要覆盖一米级作业范围的直线执行部件，这款底部驱动的千毫米行程线性运动模组，正是针对这类跨距较大的直线传动需求设计的结构方案。不同于常规侧装或端装电机的滑台结构，这款模组将驱动电机布置在滑台本体的底部侧方，这种布局首先压缩了滑台沿行程方向的总长度，在设备安装空间紧张、沿运动方向的预留边界不足的场景下，能有效减少机构的轴向占用尺寸，避免电机端突出过长与周边设备产生干涉。从结构设计逻辑来看，模组主体采用挤压铝合金型材作为基座基体，型材本身自带导轨安装基准面与同步带容纳腔，一体成型的腔体结构既可以为内部传动部件提供防护，避免冲压车间的金属碎屑、粉尘落入传动副造成磨损，也能作为整个模组的受力支撑骨架，减少额外拼接结构带来的装配误差。滑台的运动滑块通过两组锁紧块与内部的同步带连接，同步带传动的形式兼顾了长行程下的传动效率与运行平稳性，相比丝杆传动的长行程模组，同步带结构不会出现长丝杆的挠度下垂问题，在一米行程范围内不需要额外增加丝杆支撑座，整体结构更轻量化，高速运行时的噪音也更低，适合中低负载、高节拍的往复运动场景。安装边界方面，模组的基座侧面预留了通长的T型安装槽，既可以从基座底部通过螺栓固定在设备机架上，也可以从侧面锁紧安装，适配卧式安装、侧挂安装甚至立式吊装的不同安装姿态，底部的电机安装座与型材基座采用定位销定位，保证电机输出轴与主动带轮的同轴度，减少皮带偏磨的风险。滑台的两个运动端都设置了聚氨酯缓冲限位块，当滑块运行到行程端点时，硬限位块可以吸收运动冲击，避免滑块直接撞击端盖造成结构损坏，端盖上还预留了光电传感器的安装位，设计选型时可以直接在两端加装原点、极限位置传感器，不需要额外设计传感器安装支架，减少整机的设计工作量。在实际应用中，这类长行程线性模组常搭配多个独立滑块使用，在同一条导轨上布置两个或多个运动滑台，分别执行不同的作业动作，比如在汽车冲压件的检测工位，一个滑块搭载视觉检测相机，另一个滑块搭载工件定位夹具，两个滑台独立运行完成工件的定位与尺寸检测，相比单滑台结构能大幅压缩工位的占用空间。模组的滑块表面设计了标准化的安装孔位，孔位间距符合通用工业附件的安装标准，可以直接搭载气动夹爪、真空吸盘、检测探头等末端执行器，不需要额外加工转接板。设计过程中，针对长行程滑台容易出现的皮带张紧力衰减问题，在从动轮端设置了可调张紧结构，通过调节螺栓可以调整从动轮的位置，补偿同步带长期运行后的拉伸变形，保证传动精度的稳定性，张紧结构的调节方向沿滑台行程方向，调节操作不需要拆解模组的外部护板，日常维护时直接从端盖处即可完成张紧力调整，降低现场维护的难度。从受力特性来看，这款模组的导轨采用内嵌式安装在型材基座的两侧，滑块与导轨的接触点分布在滑块的上下两个方向，能承受一定的垂直方向负载与倾覆力矩，在搭载中等重量的末端执行器时，不会出现滑块卡滞或导轨过度磨损的问题，适合3C产品分拣、包装线物料移送、激光打标设备的进给轴这类负载不大但对运动速度、行程范围有要求的应用场景。
