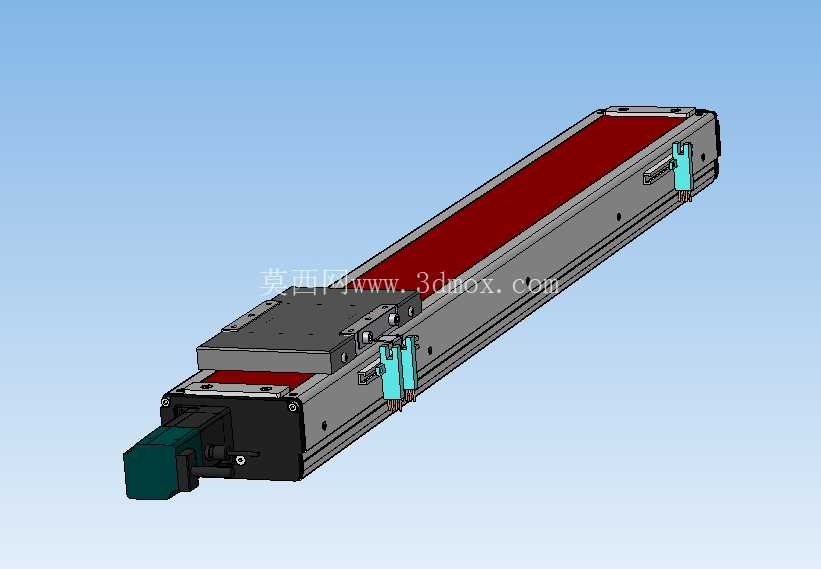

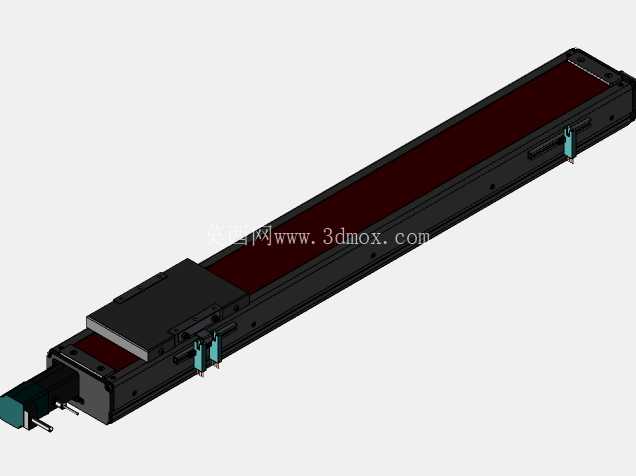

中央驱动六百行程直线滑台模组结构

这款直线传动模组在3C电子装配、汽车零部件冲压上下料、光伏组件排版输送、包装线工位移载等场景中适配性极强，尤其是在需要中等行程、重复定位精度要求在±0.02mm区间的往复移载工位，相比侧装驱动的同规格模组，中央电机布局能大幅降低滑座运行时的偏载力矩，延长内部导轨与丝杆的实际使用寿命。从结构设计逻辑来看，驱动端集成在模组本体一端的居中位置，通过联轴器直接连接内部滚珠丝杆，省去了同步带传动带来的背隙补偿环节，传动刚性更优，适合搭配伺服电机做高速点位运动，也可适配步进电机满足低速大推力的移载需求。模组本体采用铝合金挤压型材作为基座，型材截面经过结构优化，两侧集成了直线导轨的安装基准面，加工时一次装夹即可完成导轨安装位、丝杆支撑座安装位的精加工，能有效控制各安装面的形位公差，避免装配后出现滑座运行卡滞、精度超差的问题。滑台部分采用钢板折弯加工后做发黑防锈处理，滑座上预留了多组标准螺纹安装孔，可直接搭载气动夹爪、真空吸盘、视觉检测相机等末端执行器，无需额外加工过渡连接板，能缩短设备集成的设计与装配周期。从安装边界来看，模组总长度根据600mm有效行程做匹配设计，本体宽度控制在常规100mm级线性模组的通用尺寸范围内，安装孔位与市面同规格标准模组完全兼容，设备改造替换时无需重新加工设备安装板，可直接替换原有老旧滑台，降低改造成本。模组两侧设计有不锈钢防尘钢带，能阻挡车间内的冲压碎屑、焊接粉尘、切削液雾气进入模组内部，避免导轨滚道、丝杆滚道被杂质磨损，在汽车冲压车间的上下料工位、五金冲压件的移送工位使用时，能减少日常维护的频次，日常仅需按照运行时长定期在注油嘴处加注润滑脂即可，无需频繁拆解清理内部结构。端部的电机安装座预留了多种电机的安装法兰接口，可根据实际负载、运行速度需求搭配不同功率的伺服或步进电机，电机与丝杆之间采用梅花联轴器连接，能补偿少量的同轴度安装误差，避免电机轴与丝杆轴因装配同轴度偏差出现断轴、轴承过早损坏的问题。模组两端安装有聚氨酯缓冲限位块，配合电气限位开关使用时，能在程序跑飞、限位开关失效的情况下提供硬限位保护，避免滑座超程撞击端部支撑座造成结构损坏。滑座内部的丝杆螺母采用预紧设计，可根据实际使用场景调整预紧力大小，在需要高定位精度的装配工位可适当增大预紧力消除反向间隙，在需要高速运行的移送工位可适当降低预紧力减少运行阻力与发热。整体结构没有冗余的设计部件，所有零部件均为标准化量产件，后期维护更换配件时无需定制加工，可直接采购标准件替换，降低设备全生命周期的维护成本。在实际选型应用中，这款模组可单轴使用完成水平或垂直方向的直线移载，也可通过连接板组合成XY两轴、XYZ三轴的直角坐标机械手，完成平面内的点位移送、轨迹涂胶、工件码垛等作业，在中小型自动化设备的传动结构设计中，能大幅减少工程师的非标设计工作量，直接选用标准模组即可快速完成传动部分的设计，缩短设备的整体研发周期。
