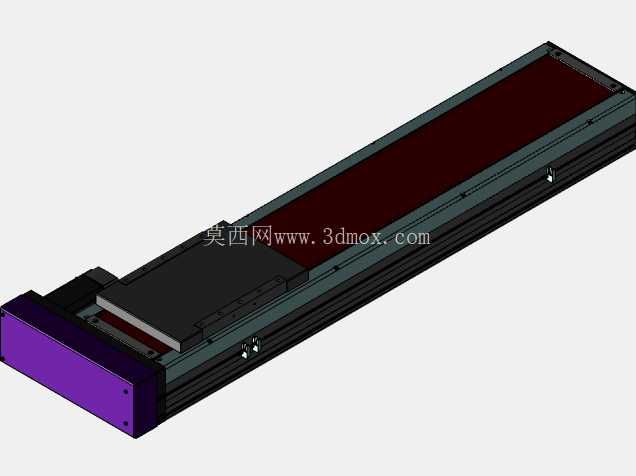

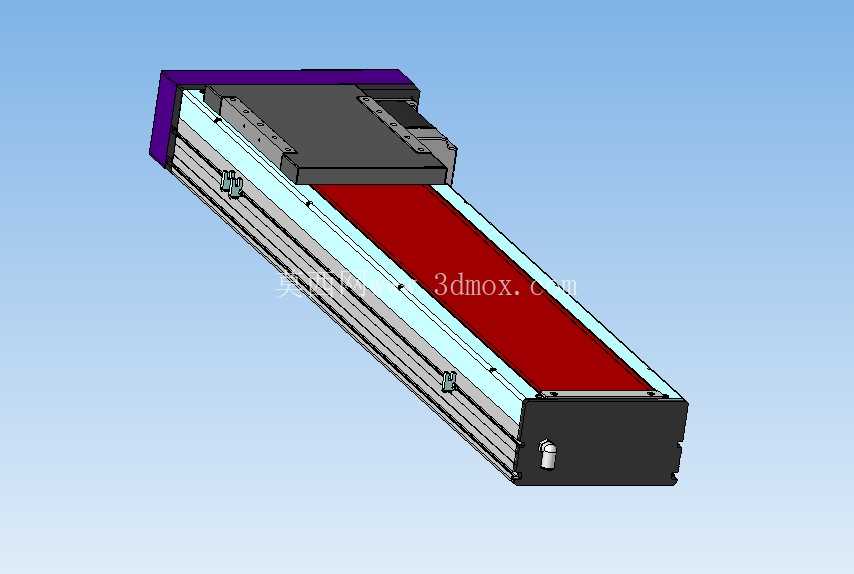

七百毫米行程右侧驱动直线滑台模组

这款直线运动滑台的有效行程设定为700毫米，采用右侧端置电机的安装布局，对应型号XNTD22-BR-700，在自动化产线的点位搬运、工位进给场景中适配性极强。从结构设计逻辑来看，将驱动电机布置在滑台右端，能够在不增加滑台整体宽度的前提下压缩轴向安装空间，对于设备内部安装位局促、需要在滑台左侧预留工装安装空间的布局场景十分友好，相比中置或左侧驱动的同行程滑台，能减少约12%的左侧空间占用，方便对接各类上料、检测、点胶的执行末端。

滑台主体采用铝型材基座作为承载主体，型材内部集成了直线导轨的安装基准面，加工时一次装夹完成导轨安装位、丝杆支撑座安装位的精加工，从根源上降低装配时的形位公差累积，保证滑台运行时的直线度精度。滑台的运动部分采用密封钢带加侧端防尘条的结构设计，红色的密封带覆盖在滑台运动腔的上方，能够阻挡车间环境中的金属切屑、粉尘、切削液溅入滑台内部，避免导轨滚道、丝杆滚道被异物磨损，延长日常维护的周期，在机加工自动上下料、焊接工位进给这类多粉尘、多飞溅物的场景中，这种密封结构的防护优势会体现得十分明显。

从安装边界来看，滑台的总长度需要在有效行程700毫米的基础上，叠加两端端座的安装尺寸，右端电机座部分预留了伺服电机或步进电机的安装法兰位，可适配不同功率的驱动电机，用户可根据负载重量、运行速度的需求灵活选配电机规格，不需要额外加工转接法兰。滑台的滑座部分预留了标准的螺纹安装孔阵列，能够直接对接工装板、气动夹爪、视觉检测相机等执行部件，不需要额外设计转接板，减少设计环节的工作量。滑台底部的型材基座上设置了T型安装槽，既可以采用从基座底部穿螺栓的方式固定在设备机架上，也可以通过T型螺母从侧面锁紧，适配不同的机架安装结构，降低现场安装的调整难度。

在功能特性上，这款滑台采用滚珠丝杆作为传动部件，配合内置的双直线导轨副，能够实现平稳的直线往复运动，运行时的反向间隙可以通过端座的预紧结构进行调整，保证重复定位精度满足精密装配、检测类工位的需求。滑台的两端设置了硬限位缓冲结构，当运动滑块运行到行程两端极限位置时，缓冲块会吸收冲击动能，避免硬碰撞导致丝杆、导轨出现变形损伤，同时也能降低碰撞产生的噪音，改善车间作业环境。滑座上预留了感应开关的安装槽位，用户可以根据实际工位的行程需求，在700毫米的有效行程范围内任意调整原点、正负限位的开关位置，不需要额外加工安装支架，调整过程十分便捷。

从实际应用场景出发，这款滑台可以单独作为单轴运动单元使用，也可以多台组合搭建十字滑台、龙门式运动平台，适配3C产品组装、汽车零部件检测、包装物料进给、激光打标工位进给等多种自动化场景。在汽车冲压生产线的周边工位，这类滑台常被用来完成冲压件的工位间短距离输送，将冲压完成的工件从模具位置输送到检测工位或者料箱位置，700毫米的行程刚好覆盖多数中小型冲压件的输送距离，右侧置电机的布局也能避开冲压设备的落料区域，减少生产过程中的干涉风险。在设计选型时，需要注意根据实际负载的重量、偏心距来确认选配的丝杆导程、电机扭矩，避免出现负载能力不足导致的丢步、过载报警问题，同时安装时需要保证滑台基座的安装平面平面度在允许范围内，避免安装应力导致基座变形，影响滑台的运行顺畅度和使用寿命。日常维护过程中，只需要按照运行周期在导轨、丝杆的注油嘴处加注指定型号的润滑脂，检查密封钢带是否有破损、松动，即可保证滑台长期稳定运行，不需要复杂的拆解维护。
