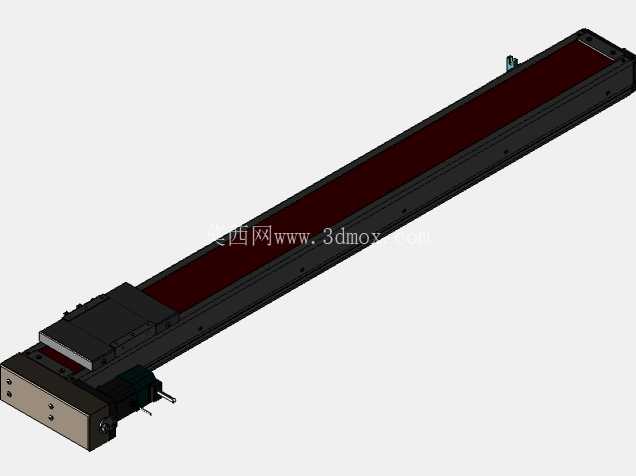

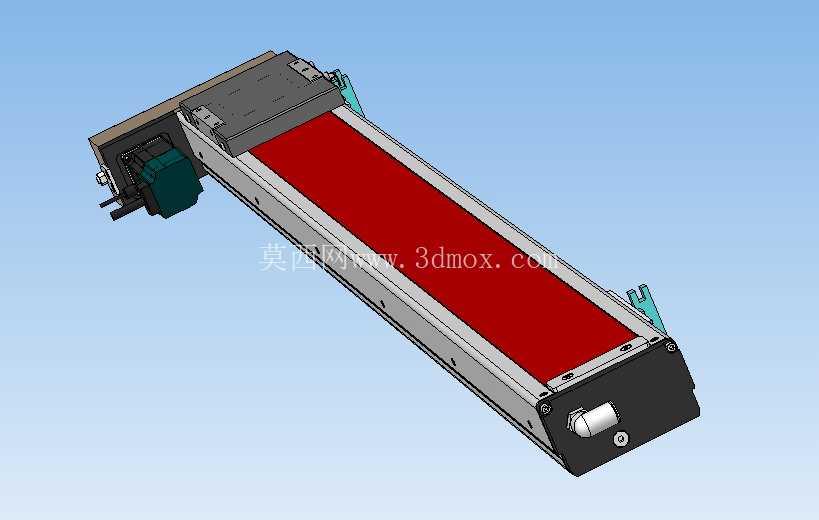

850行程左侧驱动线性直线滑台模组

这款线性运动模组的有效行程设定为850毫米，驱动端布置在模组本体左侧，属于单轴直线传动执行部件，在自动化产线的点位搬运、工位移位、检测探头进给等场景中应用广泛，尤其适配汽车冲压工序间的工件移送、工装夹具位置调整这类对直线运动精度有稳定要求的工位。从结构设计逻辑来看，模组采用封闭式铝型材本体作为承载基座，型材内部集成了滚动直线导轨副与传动丝杆（或同步带，从外观防护结构判断属于防尘封闭款），上部的红色防护带覆盖整个运动行程区间，能够阻挡车间环境中的冲压碎屑、焊接粉尘、切削液雾进入传动副内部，降低日常维护的频次，适配冲压车间这类多粉尘、多油污的生产现场环境。左侧的驱动安装位直接适配标准伺服电机的安装法兰，无需额外加工转接板，电机输出轴通过联轴器直接与传动部件连接，减少了传动链的间隙累积，保证重复定位精度的稳定性。模组两端设置了硬限位安装位与机械防撞块，当运动滑台运行至行程两端极限位置时，能够通过物理硬限位阻断运动，避免滑台脱出导轨造成设备损坏，同时两端的端盖上预留了光电限位开关的安装槽位，设计阶段就考虑了电控限位的安装需求，不需要后期在型材上额外打孔攻丝，减少现场安装的加工工作量。从安装边界来看，模组本体的底面设置了通长的安装槽，既可以从底部穿螺栓固定在设备机架上，也可以通过侧面的安装孔配合压块锁紧，适配不同的安装空间需求；滑台的上部设置了标准的螺纹孔阵列，能够直接连接工装板、夹爪气缸、检测支架等末端执行部件，孔位间距符合通用自动化配件的安装标准，不需要额外制作转接板。在实际选型应用中，这款850毫米行程的模组刚好覆盖多数中小型冲压件的工序间移送距离，比如汽车冲压线上的板料从定位工位到冲压工位的移送距离通常在700-800毫米区间，预留的50毫米左右余量能够适配不同工位的位置偏差，避免行程不足导致的工装干涉。设计时将驱动电机布置在左侧，能够根据设备的整体布局选择电机的出线方向，在多模组拼接组成XY两轴或XYZ三轴运动平台时，左侧布置的电机不会与相邻轴的驱动部件产生空间干涉，尤其在搭建桌面型检测设备、小型上下料机构时，这种侧置驱动的结构相比端部直连的结构能够缩短模组整体的长度方向尺寸，节省设备的安装空间。模组的运动滑台采用整体式滑块结构，导轨副与传动副的受力中心重合，在承受偏载负载时能够均匀分散受力，避免单侧导轨过度磨损，延长模组的使用寿命，日常维护时只需要定期通过注油嘴向导轨和传动副加注润滑脂即可，不需要拆解防护结构，降低了设备运维的难度。在三维建模层面，这款模型完整还原了模组的所有安装特征，包括各个安装孔的位置、孔径、深度，防护带的安装结构，电机法兰的止口尺寸，限位开关的安装位尺寸，能够直接导入设备整体装配体中进行干涉检查，不需要二次测绘修正，在做设备布局设计时可以直接调用，快速完成整体方案的搭建，验证各个部件之间的位置关系是否合理，避免后期加工装配时出现空间干涉的问题。
