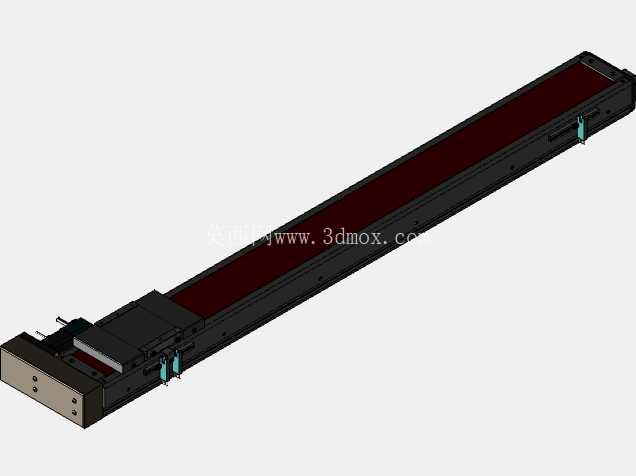

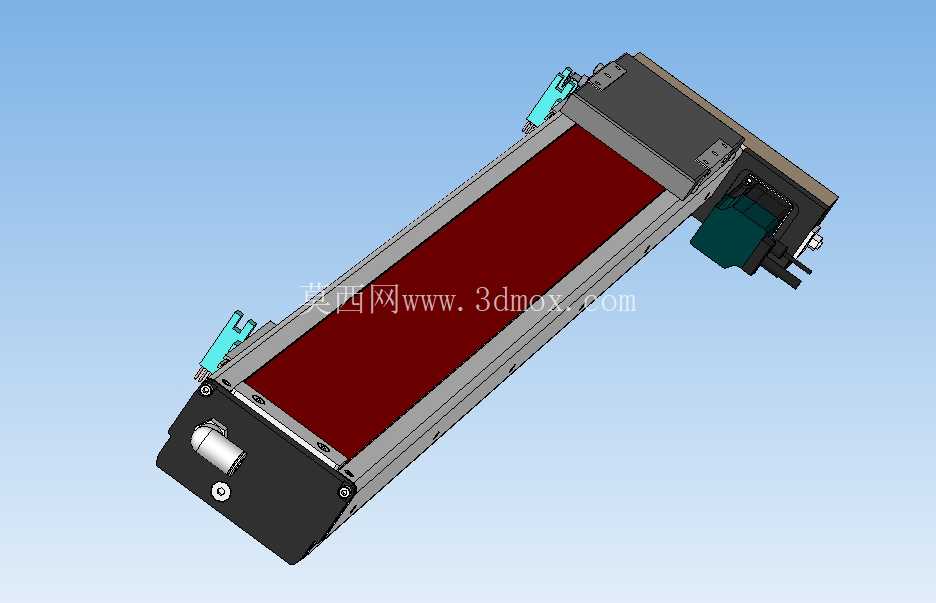

右侧驱动850行程直线运动模组

在自动化产线的长距离工位移载场景里，这类大行程线性运动单元的选型一直是结构工程师需要反复核对安装边界的核心部件，尤其是850毫米有效行程的规格，刚好覆盖了多数3C装配、汽车零部件冲压上下料、包装线物料移送的工位间距需求，不会因为行程冗余造成安装空间浪费，也不会因为行程不足导致工位覆盖不全。这款线性运动单元采用右侧电机直连驱动的布局，和常见的端部居中驱动、左侧驱动的模组相比，在设备侧装布局时能更好地避让左侧的走线槽、拖链安装位，不少做冲压工位间移送的设备都会优先选这种侧置驱动的结构，毕竟冲压设备周边的安全护栏、废料导出槽往往会占用模组端部的左侧空间，右侧驱动的布局能让整体安装更紧凑，不用额外做支架抬高电机来避让周边结构。从结构设计来看，这款模组的主体采用封闭式铝型材基座，型材内部集成了直线导轨与传动组件，上部的防尘钢带能覆盖整个行程范围，在冲压车间这类存在金属碎屑、切削粉尘的工况下，能有效避免杂质进入导轨副与传动副，减少日常维护的频次，相比开式导轨结构，这种封闭式设计的防护等级更适合多尘的工业现场。驱动端集成在模组右侧的端部，电机安装座和型材基座做了一体化的定位止口设计，装配时不需要反复调整电机和传动组件的同轴度，只要把电机法兰对准止口锁附即可，能大幅减少现场装配的调校时间，对于批量组装设备的厂商来说，这种一体化设计能有效提升装配效率，降低人工调校的误差风险。模组的滑台部分设置了标准的螺纹安装孔阵列，不管是加装气动夹爪、真空吸盘支架还是工件载具，都可以直接通过螺栓锁附，不需要额外加工转接板，滑台的侧面预留了行程限位开关的安装槽位，两端的极限位置可以根据实际工位需求调整限位触发块的位置，不用在型材外部额外焊接限位支架，整体外观更整洁，也避免了外部支架被工件碰撞导致限位失效的问题。从安装边界来看，这款模组的整体长度在有效行程850毫米的基础上，两端驱动端和从动端的预留尺寸控制得比较紧凑，整体安装长度不会超过1100毫米，对于设备内部安装空间局促的场景，这个尺寸优势很明显，安装基面只需要保证平面度在每米0.1毫米以内，就可以直接通过基座底部的沉头孔锁附在设备机架上，不需要额外做调整垫片来补偿基面误差。在实际应用中，这类线性模组常被用在汽车冲压线的板料移送工位，把冲压完成的小型结构件从一个工位转移到下一个检测工位，也可以用在包装线上的纸盒推送工位，完成长距离的物料直线推送动作，相比气缸驱动的直线机构，这种伺服驱动的线性模组可以在行程范围内任意位置停驻，能适配多工位的位置调整需求，不需要像气缸那样更换不同行程的规格来适配不同的工位布局，柔性化程度更高。在做三维建模选型的时候，工程师可以直接提取这款模组的安装孔位、外形轮廓尺寸，直接导入到设备整体装配中做干涉检查，不需要自己从零开始绘制模组的三维结构，能大幅缩短设计周期，尤其是在做方案阶段的布局设计时，准确的外形尺寸可以帮助工程师快速确认设备整体的长宽尺寸，避免后期因为模组尺寸误差导致整体布局需要大改。模组的从动端设置了张紧调节结构，在长期使用出现传动间隙的时候，可以通过端部的调节螺钉来调整张紧度，不需要拆解整个模组的外壳，维护操作十分简便，对于需要24小时连续运行的自动化产线来说，这种快调结构能减少停机维护的时间，提升产线的整体运行效率。滑台的负载面和导轨副的受力中心做了重合设计，在承受垂直方向负载的时候，不会产生额外的倾覆力矩，相比那种负载面偏离导轨中心的模组，这种结构的负载能力更强，运行时的抖动更小，在高速移送工件的时候能保证停位精度，不会因为倾覆力矩导致导轨过早磨损。
